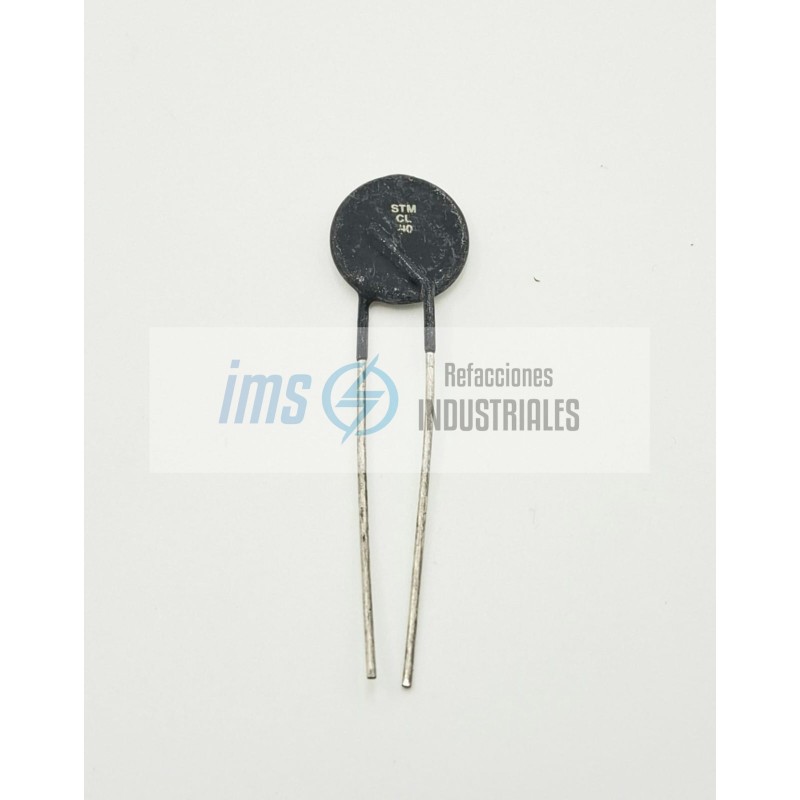

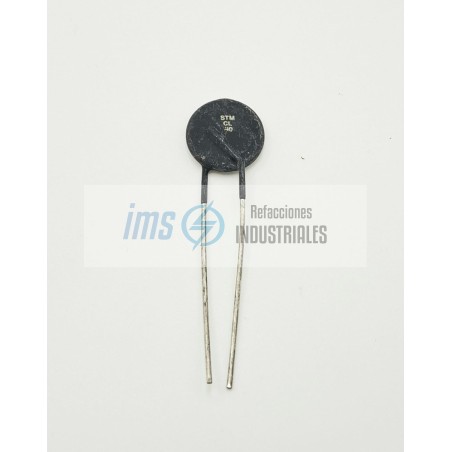

CL-40

Especificaciones Técnicas Principales

Resistencia Nominal a 25°C: 5 Ohmios.

Corriente Máxima de Estado Estacionario (Max. Steady State Current): 6 Amperios.

Resistencia a Corriente Máxima: Aproximadamente 0.12 Ohmios.

Constante de Disipación: 20 mW/°C.

Constante de Tiempo Térmica: 65 segundos.

Temperatura de Operación: -50°C a 175°C.

¿Cómo funciona el CL-40?

El dispositivo aprovecha la propiedad de los materiales NTC, donde la resistencia disminuye a medida que la temperatura aumenta:

Momento del Encendido: El termistor está frío y presenta su resistencia máxima (5 Ohmios). Esto limita el fogonazo o pico de corriente inicial que podrí

Operación Continua: A medida que la corriente fluye a través del CL-40, este se calienta debido al efecto Joule. Su resistencia cae drásticamente (hasta 0.12 Ohmios), permitiendo que el circuito funcione con una pérdida de potencia mínima.

Estado Estable: El componente permanece caliente y en baja resistencia mientras el equipo esté encendido.

Fuentes de Alimentación Conmutadas (SMPS): Protección de los puentes rectificadores y condensadores de entrada de gran capacidad.

Motores Eléctricos: Limitación del par de arranque y protección de los devanados.

Transformadores de Potencia: Evita la saturación del núcleo y el disparo de interruptores térmicos durante la magnetización inicial.

Sistemas de Iluminación: Prolonga la vida útil de balastros y lámparas de descarga.
