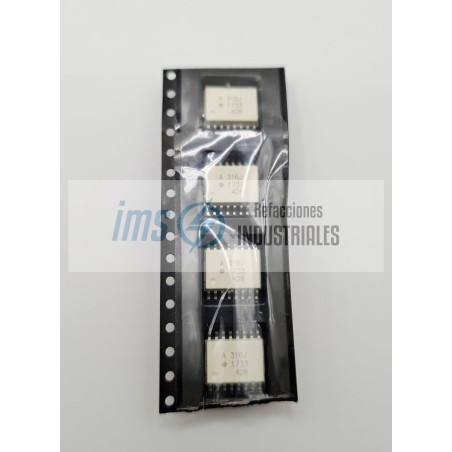

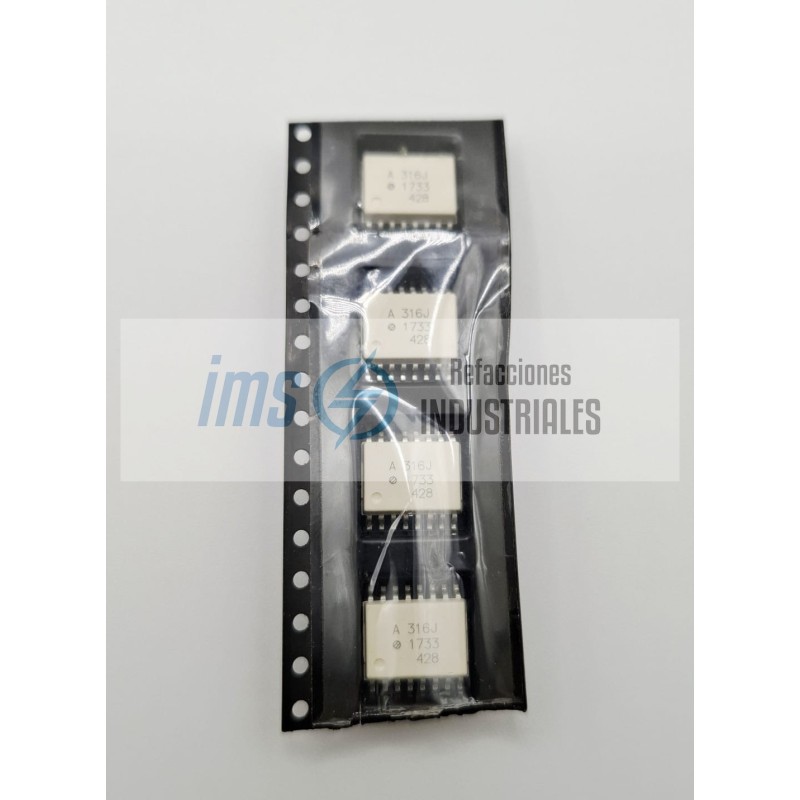

HCPL-316J-000E

El HCPL-316J-000E es la versión estándar (con cumplimiento de la directiva RoHS) del optoacoplador de driver de compuerta inteligente que analizamos anteriormente. La terminación -000E indica específicamente el empaquetado en tubo y el cumplimiento de normativas libres de plomo.

Este componente es la pieza clave para manejar IGBTs de hasta 150 Amperios y 1200 Voltios, proporcionando una barrera de seguridad galvánica entre la lógica de control (como un microcontrolador) y la etapa de potencia.

Especificaciones Técnicas Detalladas

Corriente de Salida Pico (Io): 2.0 A a 2.5 A.

Rango de Voltaje de Alimentación: 15V a 30V.

Aislamiento: 3750 V RMS por 1 minuto.

Rechazo de Modo Común (CMR): Mínimo 15 kV/µs a Vcm = 1500 V (lo que evita que el ruido de alta frecuencia active el IGBT por error).

Funciones Inteligentes de Protección

A diferencia de un optoacoplador simple, el HCPL-316J-000E actúa como un guardaespaldas del sistema de potencia:

Monitoreo VCE (Detección DESAT): Vigila constantemente que el IGBT no entre en una zona de saturación peligrosa (común durante un cortocircuito). Si el voltaje sube por encima de un umbral (aprox. 7V), el chip interviene.

Apagado Suave (Soft Shut-Down): Cuando ocurre una falla, no corta la energía de golpe (lo cual causaría picos de voltaje destructivos), sino que reduce la corriente de la compuerta gradualmente.

Señal de Falla Aislada (Fault Feedback): Informa al procesador de control sobre el problema a través de un canal óptico independiente dentro del mismo chip.

Reset Automático: Puede ser configurado para reiniciarse despué

Este modelo es el estándar de oro en:

Inversores de Motores AC/DC: Donde la protección contra cortocircuitos es obligatoria.

Fuentes de Alimentación Conmutadas (SMPS): De alta potencia y frecuencia.

Sistemas de Alimentación Ininterrumpida (UPS): De grado industrial.

Controladores de Soldadura: Que operan en ambientes con interferencia electromagnética extrema.
