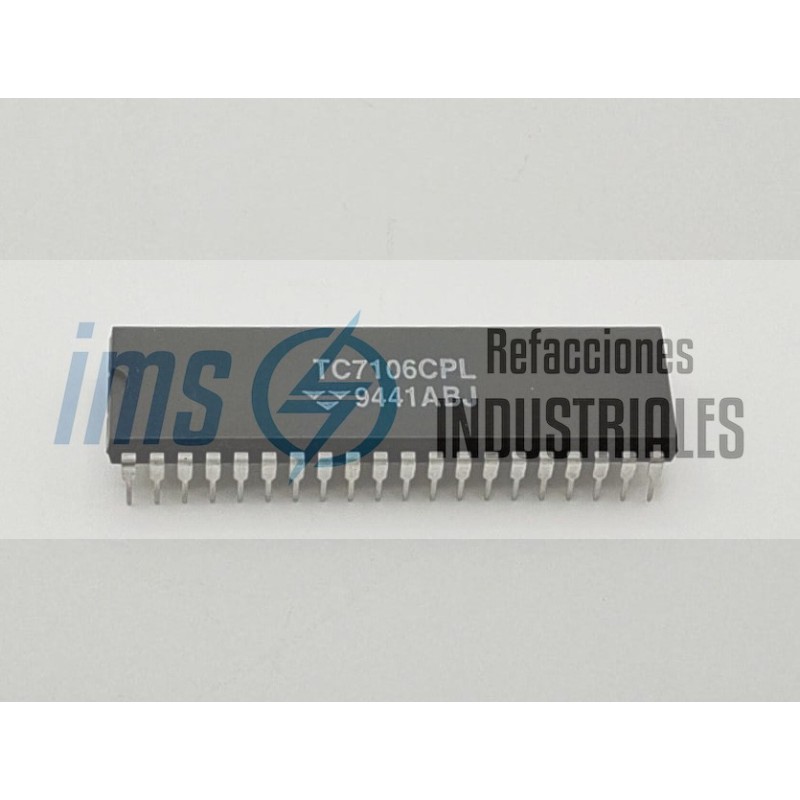

TC7106

El TC7106 de Telcom Semiconductor (posteriormente integrada a Microchip Technology) es uno de los circuitos integrados analógico-digitales mas importantes en la historia de la instrumentación electrónica. Este chip está diseñado específicamente como un convertidor analógico-digital (ADC) de 3 1/2 dígitos con controladores integrados para pantalla LCD.

Cuando se detallan especificaciones de energía como 9V y 1.23W, se hace referencia a sus límites máximos absolutos de diseño térmico y de alimentación para encapsulados robustos (como el formato DIP de 40 pines), garantizando que la estructura de silicio disipe el calor de forma segura bajo condiciones extremas de laboratorio.

Principio de Operación: Integración de Doble Rampa

El corazón del TC7106 opera bajo el método de conversión de doble rampa (Dual-Slope Integration). Este sistema le otorga una precisión matemá

Etapa 1: Integración de la señal: El chip conecta la señal de voltaje de entrada desconocida a un circuito integrador interno durante un periodo de tiempo fijo (medido por ciclos de reloj). El capacitor externo de integración se carga a una velocidad directamente proporcional al voltaje de entrada.

Etapa 2: Desintegración de referencia: El chip desconecta la entrada y conecta una señal de referencia interna de polaridad opuesta. El capacitor se descarga a una velocidad constante y conocida. El circuito digital cuenta cuántos ciclos de reloj toma vaciar el capacitor por completo. Ese tiempo acumulado equivale al valor numérico digital que se enviará a la pantalla.

Inmunidad al ruido de la red: Al promediar la señal de entrada en la primera etapa, el chip tiene la capacidad natural de cancelar por completo el ruido electromagnético y el zumbido de las frecuencias de línea de 50 Hz y 60 Hz, lo que elimina las lecturas oscilantes o inestables.

Parámetros Eléctricos y Límites de Potencia

Voltaje de Alimentación Convencional: Diseñado idealmente para operar con una batería estándar de 9V (rango operativo seguro de 7V a 15V CC entre los pines V+ y V-).

Disipación de Potencia Máxima Absoluta: Clasificado hasta 1.23 Vatios (W) en su encapsulado cerámico o plástico DIP de 40 pines a temperatura ambiente. En condiciones normales de trabajo con una pantalla LCD acoplada, el consumo real del chip es ultra bajo (apenas 10 milivatios con corrientes inferiores a 1 mA), garantizando que la batería de 9V del instrumento dure cientos de horas de uso continuo.

Resolución de Pantalla: 3 1/2 dígitos. Esto le permite mostrar lecturas numéricas continuas desde -1999 hasta +1999. El medio dígito corresponde exclusivamente al número 1 inicial y al indicador de polaridad negativa (-).

Rango de Entrada de Escala Completa: Configurable externamente para rangos de alta sensibilidad de 200.0 mV o 2.000 V mediante la selección precisa de una red de resistencias y capacitores externos.

Diagrama de Bloques Interno y Control Directo de LCD

Una de las mayores innovaciones del TC7106 es que condensa toda la cadena analógica y digital dentro de un mismo silicio:

Controlador Directo de LCD (Direct Drive): Incorpora internamente los decodificadores de código binario a 7 segmentos y las fuentes de voltaje oscilantes necesarias para accionar los pines de una pantalla LCD sin necesidad de controladores o transistores externos. Genera una señal de onda cuadrada en el pin de plano posterior (Backplane) para evitar la aplicación de voltaje continuo directo, la cual destruiría químicamente los cristales líquidos de la pantalla.

Auto-Cero y Auto-Polaridad: Antes de cada ciclo de lectura, el circuito conmuta internamente a una etapa de auto-cero para medir y restar cualquier voltaje de desvío térmico (Offset), asegurando que el instrumento marque cero exacto. Asimismo, detecta automáticamente la polaridad de los cables para encender el símbolo - de forma autónoma.

Oscilador de Reloj Integrado: Cuenta con tres pines dedicados para conectar una red simple de una resistencia y un capacitor (o un cristal de cuarzo) para definir su frecuencia interna (ajustada típicamente a 40 kHz para entregar de forma exacta 3 lecturas por segundo en la pantalla).

Debido a que integra en un solo bloque el convertidor, la referencia de voltaje, el reloj y el excitador de pantalla, el Telcom TC7106 se consolidó como la refacción y componente central de:

Multímetros Digitales Portátiles (Testers): Es el microprocesador principal de los multí

Medidores de Panel Fijos (Voltímetros / Amperímetros): Módulos de medición digitales empotrados en las puertas de los tableros eléctricos industriales para monitorear el voltaje del bus de potencia o corrientes de carga mediante transformadores de corriente.

Termómetros Digitales Industriales: Acoplado a un circuito acondicionador para sensores RTD (como el PT100) o termopares, traduciendo las señales de milivoltios térmicas en números digitales legibles de temperatura.

Básculas y Balanzas de Laboratorio: Sistemas de pesaje de precisión intermedia donde la señal analógica milimétrica de una celda de carga se procesa a través de la doble rampa para desplegar los gramos o kilogramos exactos.
