150KR20

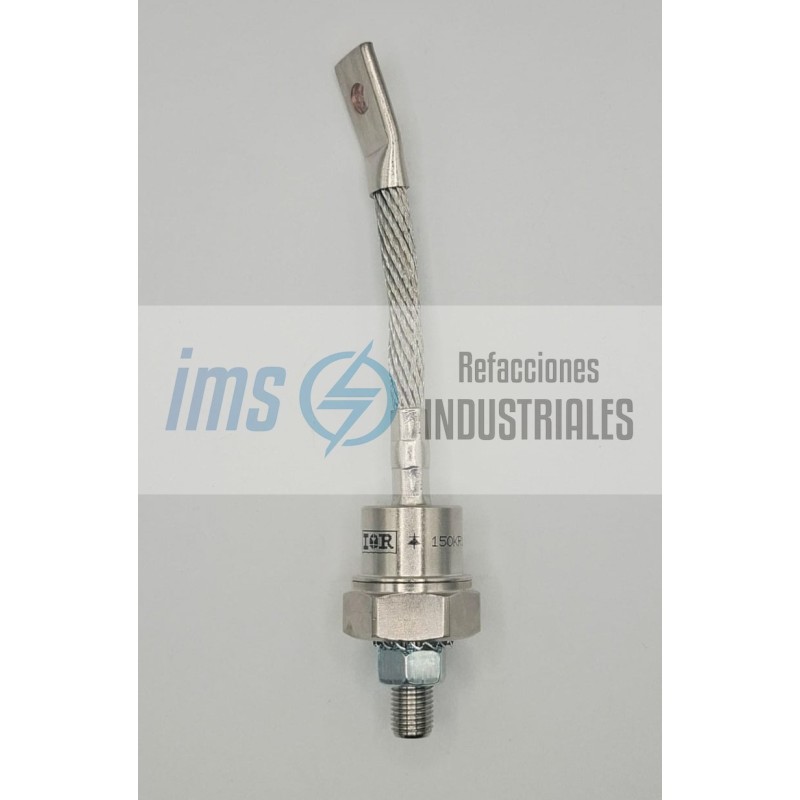

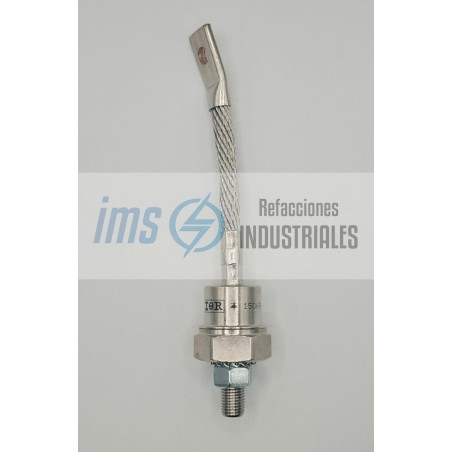

El 150KR20 es un diodo rectificador de potencia estándar de polaridad inversa con montaje de tornillo (Stud Mount), diseñado originalmente por la firma norteamericana International Rectifier (IR) (cuya división de potencia pesada fue absorbida por Vishay Intertechnology).

Este componente funciona como una válvula de retención eléctrica unidireccional que permite el paso de la corriente en un solo sentido. La presencia de la letra R en su código es el factor más crítico a tener en cuenta, ya que define que el diodo tiene una configuración de polos invertida respecto al modelo está

1. Parámetros Eléctricos y Límites de Potencia

Las especificaciones internas de su pastilla de silicio definen su capacidad de control de energía:

Corriente Directa Nominal Promedio (Ifav): 150 Amperios (A) continuos bajo una temperatura de chasis controlada. Es un dispositivo robusto capaz de gestionar flujos de corriente masivos de forma ininterrumpida.

Voltaje Inverso de Pico Repetitivo (Vrrm): 200 Voltios (V). El identificador 20 especifica este rango de tensión. Al ser un voltaje bajo-moderado, está optimizado para sistemas de alimentación de Corriente Directa de baja tensión (como líneas de 12V, 24V, 36V o 48V), ofreciendo una caída de voltaje en directo muy baja y una excelente eficiencia energética.

Corriente de Sobrecarga Transitoria (Ifsm): Capaz de soportar picos instantáneos por cortocircuito de hasta 3,000 Amperios durante fracciones de segundo (un ciclo de 60 Hz), dándole tiempo de actuar a los fusibles de acción rápida antes de que el diodo se destruya.

2. El Significado Crítico de la Polaridad Inversa (R)

En los diodos de tornillo de International Rectifier, la corriente fluye siempre de Ánodo (Positivo) a Cátodo (Negativo). La letra R modifica la asignación física de estas terminales en el chasis:

Diodo Estándar (150K20): El tornillo es el Ánodo (+) y el cable trenzado es el Cátodo (-). La corriente entra por el tornillo y sale por el cable.

Diodo Inverso (150KR20): La base roscada (el tornillo de cobre) funciona comercialmente como el Cátodo (Negativo), mientras que el cable grueso flexible superior es el Ánodo (Positivo). La corriente entra por el cable superior y sale por el tornillo hacia el disipador.

¿Por qué es útil esta configuración?

En un puente rectificador trifásico o monofásico, la mitad de los diodos deben enviar la corriente hacia la barra positiva y la otra mitad debe recibirla desde la barra negativa. Al usar diodos de polaridad inversa (150KR20) combinados con diodos estándar (150K20), puedes atornillar tres diodos directamente a una sola placa de aluminio (que actuará como la salida común común del circuito) sin provocar un cortocircuito entre las fases de entrada.

3. Características de Construcción Mecánica (Stud Mount)

Perno Roscado de Cobre Sólido: La sección inferior cuenta con una rosca robusta (paso estándar de 1/2 pulgada - 20 UNF). Al ser de cobre puro, garantiza la menor resistencia eléctrica y térmica posible para transferir el calor interno hacia el exterior de forma masiva.

Terminal Flexible Trenzada: Incorpora un cable de cobre trenzado de gran calibre que termina en un ojo metálico para atornillarse a las barras de distribución o cables de fuerza de la máquina. Esta flexibilidad evita que las vibraciones mecánicas del taller fracturen la unión interna de silicio.

Cuerpo de Cerámica Hermética: La unión de silicio se encuentra encapsulada bajo una cubierta cerámica soldada de alta resistencia, proporcionando una total hermeticidad contra la humedad del ambiente, el polvo metálico y los aceites de planta.

Debido a su capacidad de 150A y su optimización para 200V, el diodo IR 150KR20 se despliega en:

Cargadores de Baterías Industriales de Alta Capacidad: Rectificación de potencia en sistemas de carga para bancos de baterías de montacargas eléctricos, carritos de golf y sistemas UPS de baja tensión.

Plantas de Galvanoplastia y Anodizado: Suministro de corriente directa masiva y de bajo voltaje (comúnmente 12V o 24V) para tinas de electrólisis y recubrimiento de metales.

Máquinas de Soldar Eléctricas Tipo Inversor u Ordinarias: Rectificación de la corriente de salida en soldadoras de arco medianas y pesadas para lograr un arco de soldadura estable.

Sistemas de Alimentación Marina y Automotriz: Rectificación en alternadores gigantes de maquinaria pesada, barcos o sistemas de generación auxiliar de Corriente Directa.
