685004211

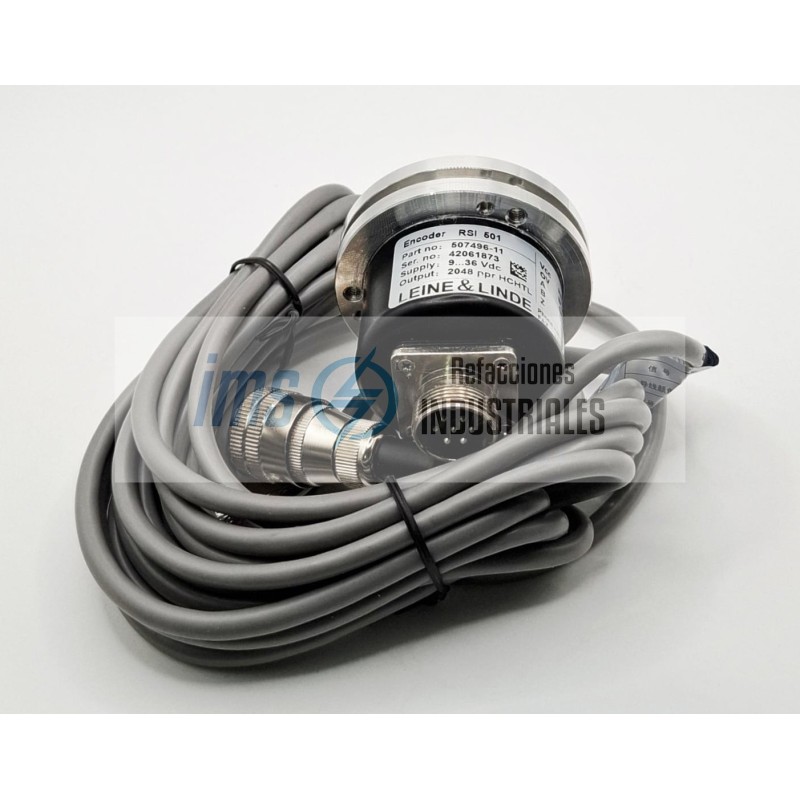

El Leine & Linde 685004211 es un encoder incremental óptico industrial perteneciente a la serie 800 de la marca. Diseñado para operar en entornos mecánicos y eléctricos exigentes, proporciona una resolución de 2048 impulsos por revolución (PPR) para la medición precisa de velocidad y posición. Su rango de alimentación flexible de 9 a 36 VDC lo hace ampliamente compatible con diversos sistemas de control e interfaces avanzadas.

Specs

Marca: Leine & Linde

Número de Parte / Referencia: 685004211

Tipo de Encoder: Incremental óptico

Resolución: 2048 PPR (Pulsos por revolución)

Tensión de Alimentación: 9 VDC a 36 VDC

Driver de Salida: High Current HTL / RS422

Consumo de Corriente: ~50 mA (sin carga)

Physical/Mechanical

Diámetro de Carcasa: 100 mm (Serie 800)

Tipo de Eje: Eje hueco pasante / semi-hueco

Material de la Carcasa: Aluminio anodizado

Grado de Protección: IP67 (alta resistencia a polvo y humedad)

Velocidad Máxima Mecánica: 6000 RPM

Rango de Temperatura de Operación: -40 °C a +100 °C

Conexión Eléctrica: Conector industrial cilíndrico M23 de 12 pines

Pin-Out

Pin +EV: Alimentación (+9 a +36 VDC)

Pin 0V: Tierra / Retorno (GND)

Pin A / A inv: Canal A y Canal A invertido

Pin B / B inv: Canal B y Canal B invertido (desfase en cuadratura)

Pin 0 / 0 inv: Canal 0 (Index) y Canal 0 invertido

Pin Shield: Malla de blindaje conectada al chasis

Realimentación de posición y velocidad en motores eléctricos de gran potencia y generadores.

Sistemas de automatización en la industria pesada, siderúrgica y papelera.

Monitoreo de movimiento en grúas, maquinaria minera y equipos portuarios.

Control en bucle cerrado con variadores de frecuencia y servodrives en entornos con alto ruido eléctrico.
