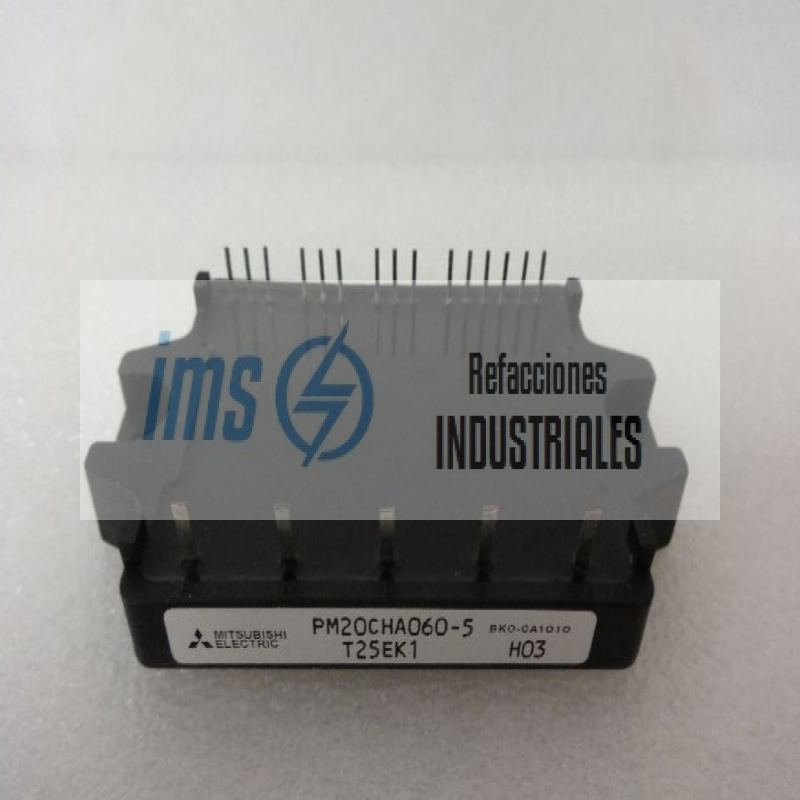

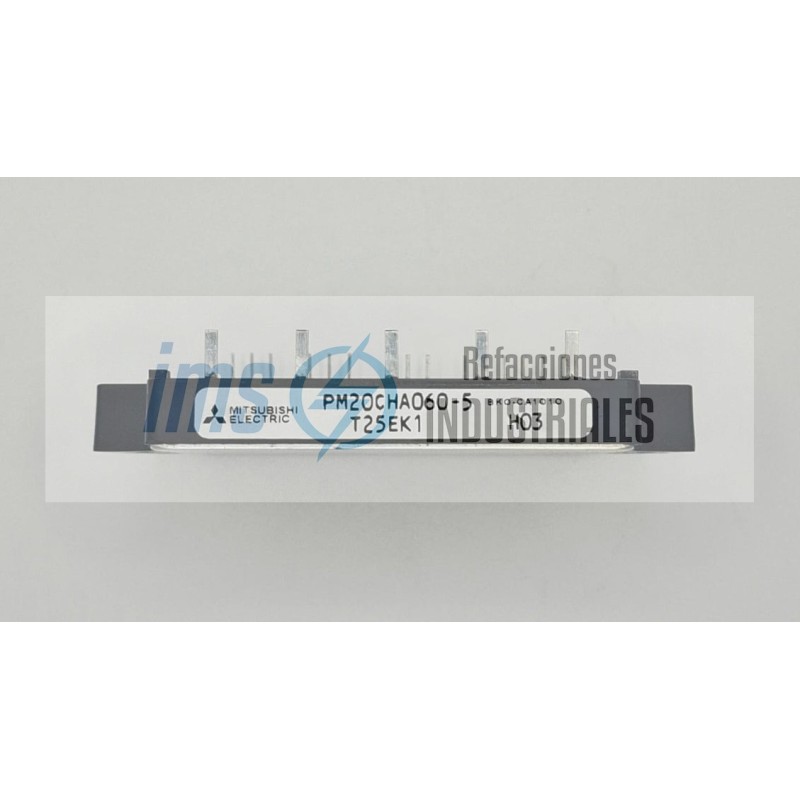

PM20CHA060-5

El PM20CHA060-5 de Mitsubishi Electric es un módulo inteligente de potencia (Intelligent Power Module - IPM) de tercera generación, construido en un encapsulado aislado de base plana (Flat-Base Type).

Este dispositivo integra en una sola unidad un puente inversor trifásico completo (6 IGBTs de alta velocidad con diodos de libre circulación en paralelo) junto con sus circuitos integrados de disparo (gate drive) y múltiples funciones de autoprotección en tiempo real. Está diseñado para operar con una tensió

Specs

Fabricante: Mitsubishi Electric

Modelo / Referencia: PM20CHA060-5 (Serie PM20CHA)

Tipo de Componente: Módulo inteligente de potencia (IPM / Intelligent Power Module)

Formato de Encapsulado: Cápsula aislada de base plana (Flat-Base Type Insulated Package)

Desglose de la Nomenclatura

PM: Módulo inteligente de potencia (Power Module IPM)

20: Corriente nominal de colector de 20 A

CHA: Configuración de topología (puente inversor trifásico de 6 elementos / 6-in-1)

060: Tensión nominal máxima multiplicada por 10 (600 V)

-5: Código de revisión de generación y características de pines de control

Especificaciones Eléctricas de Potencia (Inversor)

Tensión Colector-Emisor (VCES): 600 V

Tensión de Alimentación del Bus CC (VCC): 450 V (máximo transitorio de sobretensión: 500 V)

Corriente Continua de Colector (IC): 20 A (a Tc = 25 °C)

Corriente Pico de Colector (ICP): 40 A (a Tc = 25 °C, transitoria)

Disipación Total de Colector (Pc): Aprox. 62 W por elemento IGBT

Tensión de Saturación Colector-Emisor (VCE(sat)): Aprox. 1.8 V a 2.3 V (a IC = 20 A)

Especificaciones de Control y Autoprotección Integrada

Tensión de Alimentación del Circuito de Control (VD): 15 VDC (rango de 13.5 V a 16.5 V)

Protección contra Sobrecorriente (OC): Disparo y corte automático por detección de alta corriente

Protección contra Cortocircuito (SC): Apagado de emergencia de IGBTs ante cortocircuito directo

Protección contra Sobretemperatura (OT): Sensor térmico integrado en el chip de control

Bloqueo por Subtensión (UV): Protección contra fallo de tensión en el circuito de disparo (Gate Drive)

Salida de Señal de Fallo (Fo): Pin de salida de alarma (Fault Output) para retroalimentación al microcontrolador/DSP

Especificaciones Mecánicas y Ambientales

Aislamiento Dieléctrico (Viso): 2500 Vrms (AC, 1 minuto a 60 Hz entre terminales y placa base)

Rango de Temperatura de Operación de la Unión (Tj): -20 °C a +150 °C

Temperatura de Trabajo de la Carcasa (Tc): -20 °C a +100 °C

Dimensiones Aproximadas: 110 mm (largo) x 70 mm (ancho) x 30 mm (alto)

Peso Aproximado: 0.6 kg

Variadores de frecuencia (VFD) para motores asíncronos trifásicos de CA.

Controladores de servomotores y posicionadores industriales de alta precisión.

Inversores para sistemas HVAC, compresores de aire acondicionado y bombas de agua.

Fuentes de alimentación ininterrumpida (UPS) y convertidores estáticos de energía.
