6DI75A-060

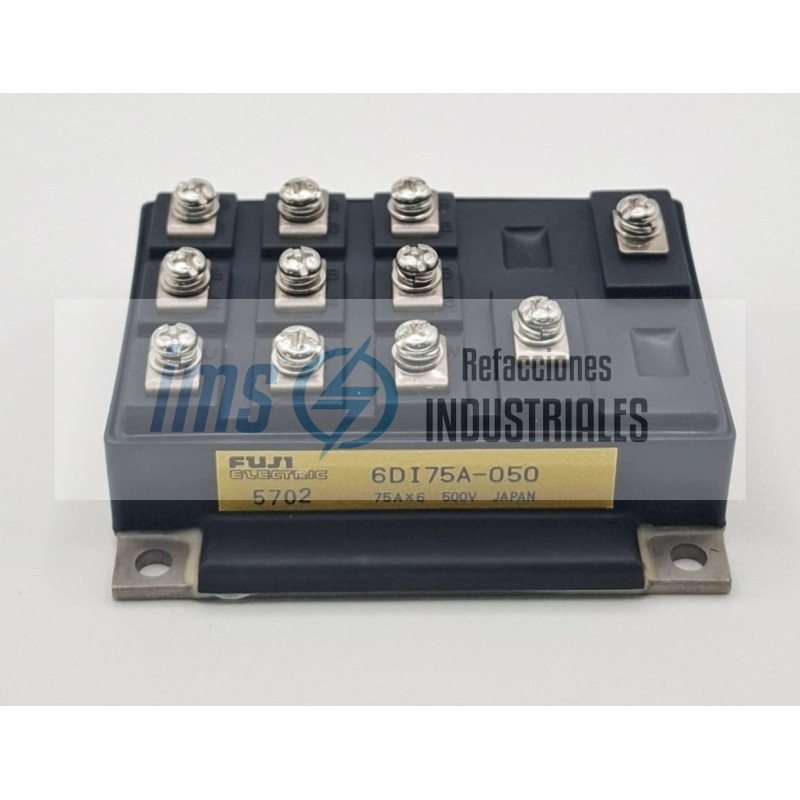

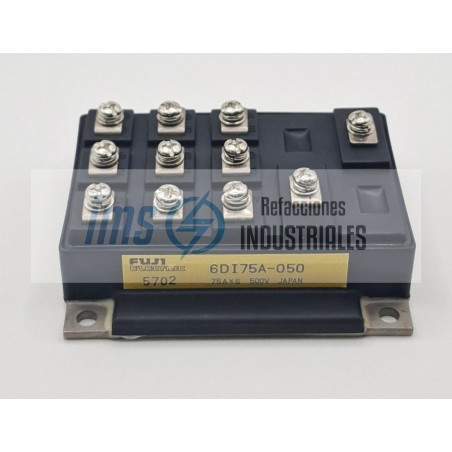

El 6DI75A-060 es un módulo inversor de potencia transistorizado (módulo IGBT/GTR) de grado industrial, diseñado y fabricado en Japón por Fuji Electric.

Este componente encapsulado pertenece a las series clásicas de Fuji (ampliamente conocidas por su robustez estructural y alta tolerancia a sobrecargas). Su función principal en la planta es actuar como el interruptor de estado sólido de alta velocidad encargado de modular y entregar la energía a los motores en variadores de frecuencia, servodrives pesados y fuentes de poder industriales.

1. Desglose Técnico de Especificaciones y Límites

Cada sección del código de catálogo define un límite crítico de ingeniería eléctrica que se debe respetar en el taller:

6DI (Configuración de Circuito): Indica que el módulo integra un arreglo de 6 elementos de conmutación independientes (6 transistores con sus respectivos diodos de marcha libre en antiparalelo). Internamente están interconectados para formar un puente inversor trifásico completo de seis pulsos.

75A (Capacidad de Corriente Nominal): Está diseñado para conducir una corriente continua de hasta 75 Amperios (A) bajo condiciones óptimas de disipación de calor. Puede soportar corrientes de pico transitorias por arranque de hasta 150 A.

-060 (Clasificación de Voltaje): Los transistores soportan una tensión máxima de colector-emisor de 600 Voltios (V). Esta clasificación lo hace el componente idóneo para operar en equipos alimentados por redes trifásicas industriales comunes de 200 V a 240 V CA, manejando con total seguridad las tensiones del Bus de Corriente Directa (que oscilan entre los 280 VCD y 400 VCD).

Bajas Pérdidas por Conducción: El módulo está diseñado con un voltaje de saturación bajo. Esto reduce la fricción eléctrica interna cuando el transistor está completamente encendido, disminuyendo la cantidad de energía que se desperdicia en forma de calor y optimizando la eficiencia de la máquina.

Aislamiento Eléctrico de Fábrica: Los chips de silicio internos están acoplados directamente sobre un sustrato cerámico aislado térmicamente. El módulo ofrece un aislamiento dieléctrico superior a los 2500 V CA entre cualquiera de las terminales de cobre de fuerza y la base metálica inferior, permitiendo atornillar la pieza directamente al disipador de aluminio sin riesgo de cortocircuitos a tierra física.

Reducción de Inductancia Parásita: Al unificar los 6 transistores dentro de una sola carcasa compacta, las pistas de conexión internas son extremadamente cortas. Esto minimiza la inductancia parásita, disminuyendo los picos de sobrevoltaje destructivos que ocurren durante las conmutaciones a alta frecuencia.

Debido a su alta durabilidad mecánica y su configuración todo en uno de 75A, el Fuji 6DI75A-060 es la pieza de recambio crítica en:

Variadores de Frecuencia (VFD) y Spindle Drives: Es el músculo inversor principal en variadores de mediana potencia encargados de regular la velocidad de motores de CA en bandas transportadoras pesadas, mezcladoras y husillos de máquinas herramienta CNC (muy común como refacción original en equipos de control numérico Fanuc o Yaskawa).

Sistemas de Alimentación Ininterrumpida (UPS): Etapa inversora de salida encargada de reconstruir una onda senoidal limpia y regulada a partir del banco de baterías en sistemas de respaldo para salas de servidores u hospitales.

Controladores de Servomotores de Gran Caballaje: Ejes de movimiento rápido y preciso en celdas robotizadas industriales y prensas de inyección de plástico.
