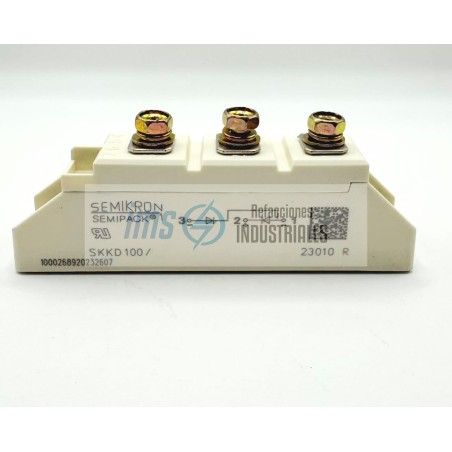

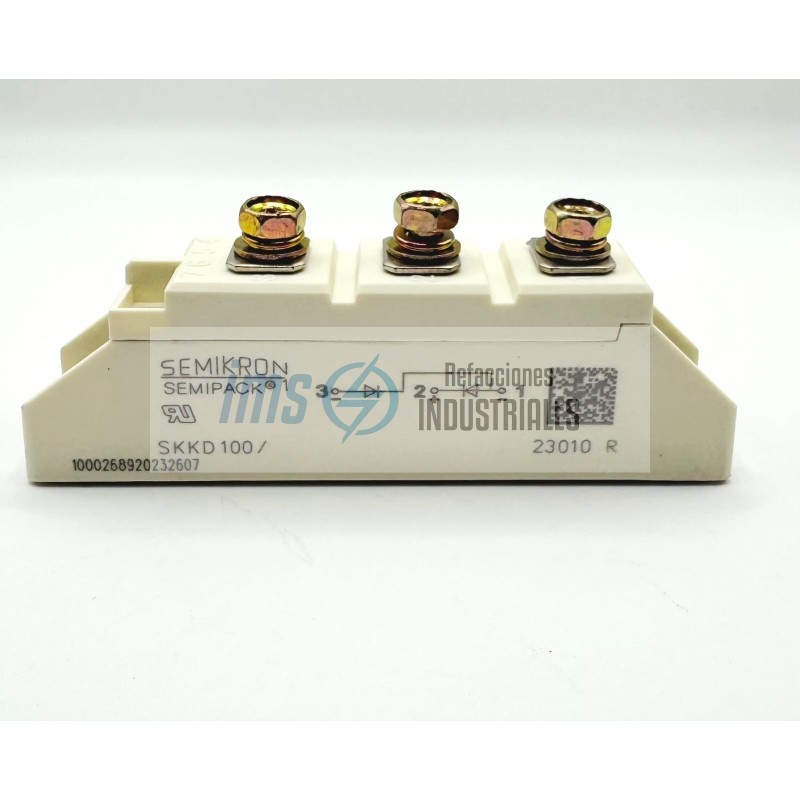

SKKD100/08

El SKKD100/08 de SEMIKRON es un módulo de diodos rectificadores de potencia de la familia SEMIPACK 1. Es un componente de alta confiabilidad diseñado para la rectificación de corriente en aplicaciones industriales pesadas.

Voltaje Inverso de Pico Repetitivo (Vrrm): 800 V.

Corriente Directa Promedio (If av): 100 A (a una temperatura de carcasa de 85 °C).

Corriente RMS (If rms): 150 A.

Corriente de Sobretensión (Ifsm): 2500 A (pico de 10 ms a 25 °C).

Voltaje Directo (Vf): Máximo 1.35 V (a una corriente de 300 A).

Configuración: Módulo de dos diodos conectados en serie (Diodo-Diodo).

Encapsulado: SEMIPACK 1.

Aislamiento: Placa base metálica aislada mediante cerámica de nitruro de aluminio (AlN) o alúmina, con un voltaje de aislamiento de hasta 3600 V CA.

Transferencia Térmica: Transferencia de calor a través de una placa base de cobre aislada, lo que permite montar varios módulos en un mismo disipador.

Tecnología: Unión por soldadura dura para una alta fiabilidad en ciclos de carga térmica.

Dimensiones: Aproximadamente 92 mm de largo x 20 mm de ancho.

Terminales: Terminales de tornillo robustos para soportar altas corrientes.

Temperatura de Operación: -40 °C a +150 °C (temperatura de unión).

1. Puentes Rectificadores de CA a CC

Se utiliza para construir rectificadores monofásicos o trifásicos de alta potencia. Al combinar tres módulos SKKD100/16, se puede formar un puente rectificador trifásico completo capaz de manejar corrientes considerables.

Aplicación: Alimentación principal de corriente continua para maquinaria industrial pesada.

2. Diodos de Rotación Libre (Free-wheeling Diodes)

Utilizado en paralelo con cargas inductivas (como bobinas de motores o electroimanes) para proteger los transistores de conmutación contra los picos de voltaje que ocurren al desconectar la carga.

3. Cargadores de Baterías Industriales

Componente clave en cargadores de alta corriente para montacargas eléctricos, locomotoras de mina y sistemas de bancos de baterías estacionarios.

Por qué este modelo: Su robustez mecánica y facilidad de montaje permiten un mantenimiento sencillo en entornos sucios o vibrantes.

4. Fuentes de Alimentación para Galvanoplastia

En procesos químicos donde se requieren voltajes bajos de CC pero corrientes extremadamente altas y continuas.
