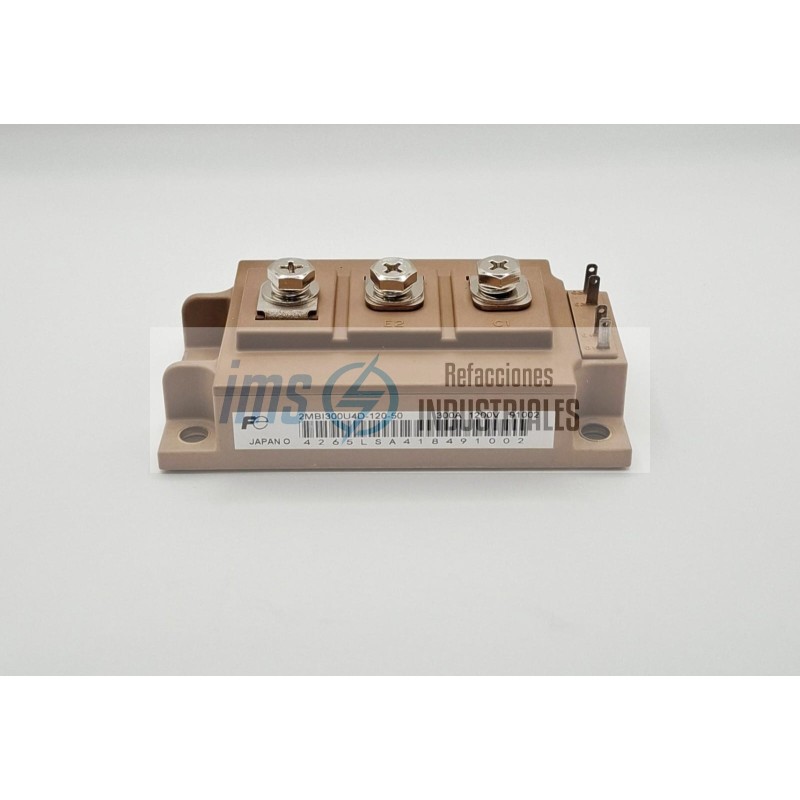

2MBI300U4D-120-50

El código del modelo de Fuji Electric ofrece la siguiente información clave:

2MBI: Indica que el módulo tiene una configuración de 2-Pack (Dual), lo que significa que contiene dos interruptores IGBT y sus diodos de rueda libre asociados (FWD) conectados en un par de brazo de inversor (medio puente), ideal para una fase de un inversor trifásico.

300: Se refiere a la Corriente Máxima Continua del Colector (IC), que es 300 Amperios (A).

U4D: Indica la Serie del Dispositivo y la Tecnología del Chip (posiblemente la Serie U4 o de 6ª Generación de Fuji Electric, conocida por su tecnología Field Stop o similar, que ofrece baja pérdida de conmutación y conducción).

120: Indica la Tensión Máxima Colector-Emisor (VCES), que es 1200 Voltios (V). Esto lo clasifica para sistemas de 600V a 690V AC.

-50: Es el código de versión o có

Tipo de Módulo: Módulo IGBT: Transistor Bipolar de Puerta Aislada.

Configuración: 2-Pack (Medio Puente): Contiene dos IGBT y dos diodos de rueda libre (FWD).

Tensión Máxima (VCES): 1200 V: Máximo voltaje que puede soportar entre colector y emisor.

Corriente Máxima (IC): 300 A: Máxima corriente continua a través del colector (a TC = 100°C).

Voltaje de Saturación (VCE(sat)): Típicamente 2.0 V a 2.45 V (a 300 A y 25°C).: Baja caída de voltaje, lo que indica alta eficiencia de conducción.

Temperatura Máxima de Unión (Tjop): 150 °C (operativa) o 175 °C (máxima absoluta).: Alta capacidad de manejo térmico.

Aislamiento (Viso): 2500 V AC (1 min.): Alto voltaje de aislamiento entre los terminales y la base de cobre.

Encapsulado: Paquete estándar de potencia, M249 (o similar).: Módulo robusto de montaje en panel con base de cobre.

Debido a su alta capacidad de corriente (300A) y tensión (1200V), este módulo es ideal para el manejo de alta potencia en:

Variadores de Frecuencia (VFD): Control de velocidad y par de motores de inducción en la industria.

Sistemas de Alimentación Ininterrumpida (UPS): Inversores de alta potencia para respaldo de energía.

Máquinas de Soldadura Industrial: Control de la potencia de salida.

Sistemas de Energía Solar y Eólica: Inversores de conexión a red de gran escala.
