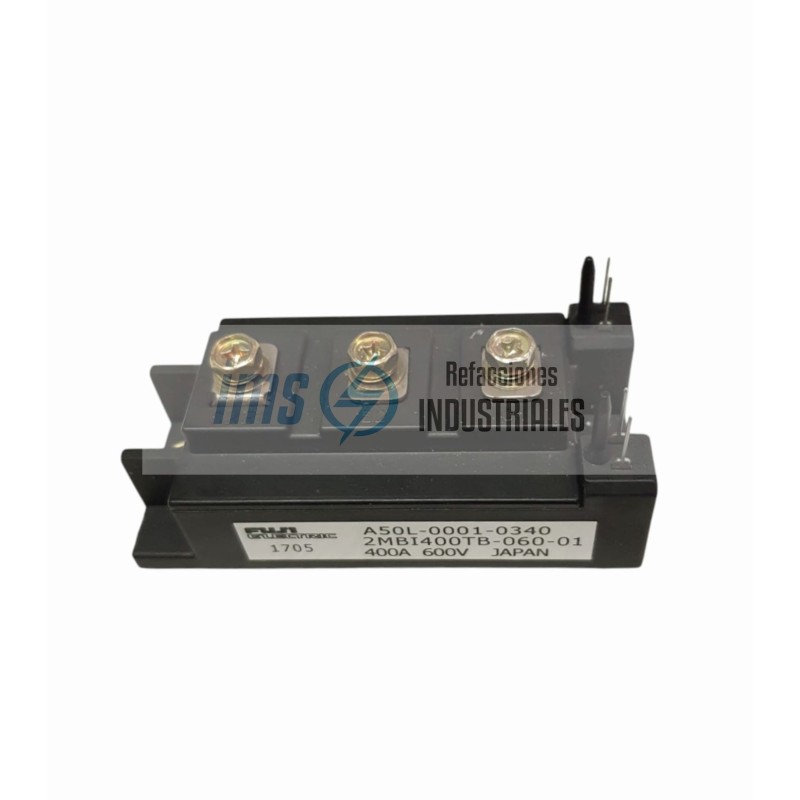

2MBI400TB-060

El 2MBI400TB-060 es un módulo de potencia dual IGBT (Transistor Bipolar de Puerta Aislada) de alto rendimiento fabricado por Fuji Electric. Este componente integra dos transistores IGBT en configuración de medio puente (Half-Bridge) junto con diodos de recuperación rápida (FWD) conectados en antiparalelo para la protección contra corrientes inversas. Está diseñado para conmutación a alta velocidad, bajas pérdidas de energía y un rendimiento térmico eficiente gracias a su base metálica aislada para montaje en disipador.

Specs

Marca / Fabricante: Fuji Electric

Modelo / Referencia: 2MBI400TB-060

Tipo de Módulo: Dual IGBT (Configuración Half-Bridge / Medio Puente)

Voltaje Colector-Emisor (VCES): 600 V

Corriente de Colector Continua (IC a 25 °C): 400 A

Corriente de Colector Pico (ICP durante 1 ms): 800 A

Voltaje Puerta-Emisor (VGES): +/- 20 V

Voltaje de Saturación Colector-Emisor (VCE(sat)): 2.1 V a 2.8 V (a IC = 400 A, VGE = 15 V)

Voltaje de Aislamiento Electrónico (Viso): 2500 VAC (durante 1 minuto entre terminales y placa base)

Potencia Máxima de Disipación (PC por elemento): Aprox. 1500 W

Temperatura de Unión Operativa (Tj): -40 °C a +150 °C

Physical/Mechanical

Estilo de Encapsulado: Encapsulado plano industrial de potencia con terminales de tornillo

Dimensiones Generales: Aprox. 108 mm (Largo) x 62 mm (Ancho) x 30 mm (Alto)

Tipo de Montaje: Fijación mediante tornillos directamente a la placa o disipador de calor (Heat Sink)

Terminales de Potencia: Conexiones roscadas M5 / M6 para alta corriente

Terminales de Control: Conexiones de pestaña rápida (Faston de 2.8 mm / 0.110 pulgadas)

Placa Base: Cobre con recubrimiento niquelado aislado eléctricamente

Peso Aprox.: 400 g

Par de Apriete Recomendado: 3.5 N·m a 4.5 N·m (tanto para montaje como para terminales de potencia)

Pin-Out

Terminales de Potencia (Conexiones Roscadas Principales):

Terminal 1: C1 (Colector del IGBT 1 / Superior)

Terminal 2: C2E1 (Conexión de punto medio - Colector del IGBT 2 y Emisor del IGBT 1)

Terminal 3: E2 (Emisor del IGBT 2 / Inferior)

Terminal G1: Puerta / Gate del IGBT 1

Terminal E1: Emisor Auxiliar del IGBT 1

Terminal G2: Puerta / Gate del IGBT 2

Terminal E2 (Auxiliar): Emisor Auxiliar del IGBT 2

Inversores de frecuencia para el control y variación de velocidad en motores de corriente alterna (VFD).

Sistemas de alimentación ininterrumpida (UPS) e inversores de potencia de gran escala.

Fuentes de alimentación conmutadas industriales y equipos de soldadura por arco.

Convertidores DC-DC de alta potencia y controladores de tracción para vehículos eléctricos industriales.

Sistemas de gestión energética y equipos de calentamiento por inducción.
