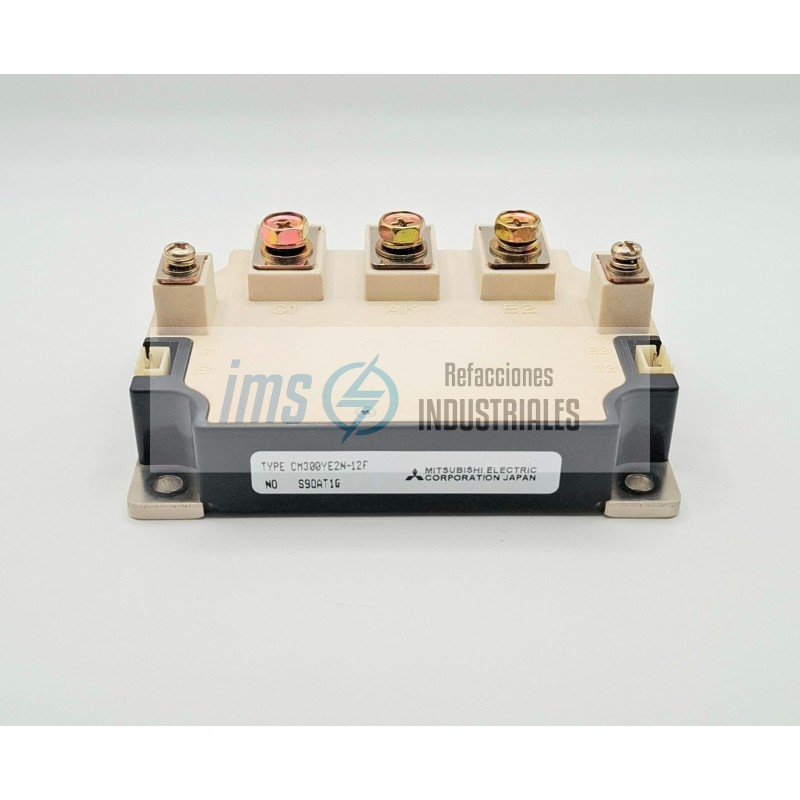

CM300YE2N-12F

Módulo IGBT Mitsubishi - Modelo CM300YE2N-12F

El CM300YE2N-12F es un módulo IGBT (Transistor Bipolar de Puerta Aislada) de la serie NX de Mitsubishi. Se caracteriza por su configuración de 2 elementos (Half-Bridge / Medio Puente) y está diseñado para aplicaciones de alta potencia. Utiliza la tecnología de chip de 5.ª generación (CSTBT™), que reduce significativamente las pérdidas por conducción y conmutación.

Especificaciones Técnicas Detalladas

Configuración: Dual (2-pack / Half-Bridge). Contiene dos IGBTs y dos diodos de recuperación rápida (Free-Wheeling Diodes).

Voltaje Colector-Emisor (Vces): 600V. Ideal para sistemas que operan con voltajes de bus de CC de hasta 400V.

Corriente de Colector (Ic): 300 Amperios (a una temperatura de operación nominal).

Voltaje de Saturación (Vce sat): Muy bajo, típicamente alrededor de 1.5V a 1.7V, lo que mejora la eficiencia térmica.

Aislamiento Eléctrico: La placa base de cobre está aislada internamente, soportando hasta 2500V CA de prueba de aislamiento.

Tecnología del Chip: CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor), propiedad de Mitsubishi, que optimiza la densidad de corriente.

Bajas Pérdidas de Energía: La tecnología de chip avanzada permite que el equipo funcione más frío, aumentando la vida útil de todo el sistema.

Fácil Montaje: La placa base plana asegura un contacto térmico excelente con el disipador de calor, minimizando la resistencia térmica.

Protección del Diodo: Los diodos de libre circulación integrados están optimizados para tener una recuperación suave, reduciendo el ruido electromagnético (EMI).

Este módulo es una pieza clave en el control de energía industrial:

Variadores de Frecuencia (VFD): Control de velocidad de motores de CA de mediana y alta potencia en la industria manufacturera.

Sistemas de UPS (No-Break): Etapas de inversión en sistemas de alimentación ininterrumpida para centros de datos y hospitales.

Fuentes de Alimentación para Soldadura: Rectificación e inversión de alta frecuencia en máquinas de soldar industriales.

Servomotores de Alta Capacidad: Accionamientos de precisión en prensas, máquinas CNC y robótica pesada.

Energías Renovables: Inversores para sistemas de energía solar o eólica de escala comercial.
