FF300R06KE3

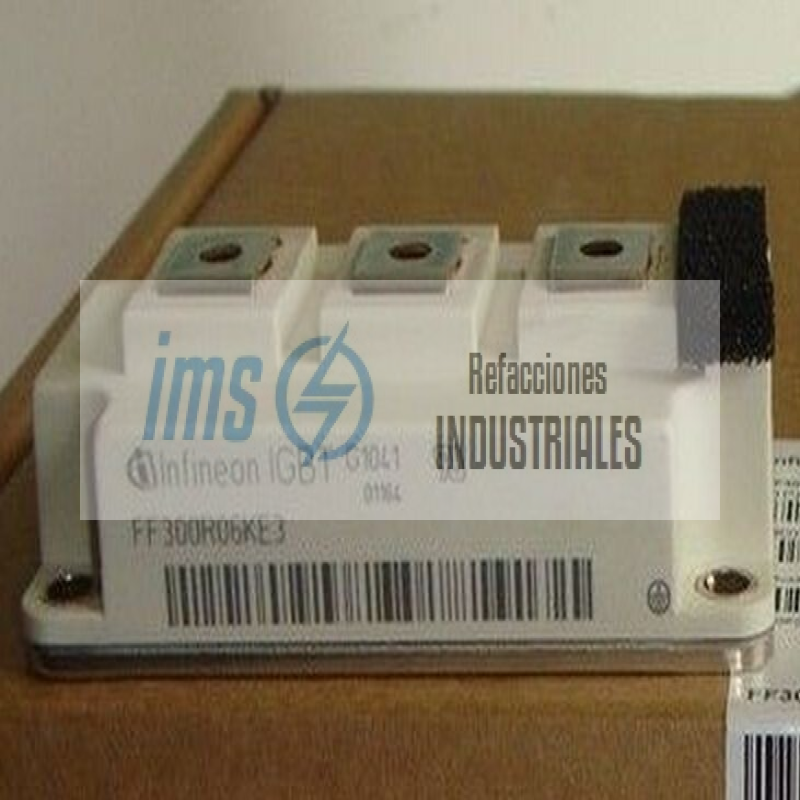

El Infineon FF300R06KE3 es un módulo de potencia dual tipo IGBT (Insulated Gate Bipolar Transistor) diseñado en el encapsulado industrial estándar de 62 mm. Este componente está optimizado para aplicaciones de conmutación electrónica de potencia media que requieren un equilibrio ideal entre alta capacidad de corriente, bajas pérdidas de energía por conducción y una excelente durabilidad en entornos industriales hostiles.

Decodificación del Modelo y Datos Eléctricos

FF: Configuración de medio puente (Half-Bridge). Alberga dos transistores IGBT conectados en serie dentro de la misma carcasa plástica para formar una sola rama de conmutación.

300: Corriente nominal de colector de 300 Amperios continuos (calculada a una temperatura de carcasa controlada de 80 °C). Puede manejar picos de corriente transitorios de hasta 600 Amperios.

R06: Voltaje de bloqueo máximo colector-emisor de 600 Voltios. Está diseñado específicamente para sistemas que operan con buses de corriente directa (DC) de 300V a 400V, comunes en equipos alimentados por redes de distribución de 220V a 240V AC.

KE3: Indica el uso de la tercera generación de chips de Infineon (IGBT3) con tecnología de compuerta de trinchera (Trenchstop) y diodos de libre circulación Emitter Controlled. Esta serie destaca por tener un voltaje de saturación muy bajo, reduciendo significativamente el calentamiento del módulo.

Características Físicas y Construcción

Encapsulado de 62 mm: Es un estándar de la industria ampliamente adoptado a nivel mundial, lo que garantiza una excelente compatibilidad mecánica y la facilidad de intercambiarlo por refacciones equivalentes de otros fabricantes.

Base de Cobre Aislada: La placa inferior está fabricada en cobre puro para maximizar la transferencia térmica hacia el disipador de calor. Cuenta con un aislamiento cerámico interno que soporta hasta 2500 Voltios AC eficaces por un minuto, permitiendo atornillar el módulo directamente al chasis metálico sin peligro de cortocircuito.

Diagrama de Conexiones Internas

El circuito interno viene interconectado de fábrica para funcionar como una sola fase o rama de inversión. Cada uno de los dos IGBTs está protegido por un diodo de recuperación rápida conectado en paralelo inverso:

Terminal 1 (C1): Colector del IGBT superior (va al positivo del bus DC).

Terminal 2 (C2E1): Punto de unión central (Emisor del IGBT superior conectado al Colector del IGBT inferior). De aquí sale el cable o barra de fuerza hacia la carga o fase del motor.

Terminal 3 (E2): Emisor del IGBT inferior (va al negativo del bus DC).

Pines Auxiliares (G1/E1 y G2/E2): Conexiones independientes de compuerta y emisor de control para recibir los pulsos de disparo desde la tarjeta Gate Driver.

Debido a su combinación de 300A y 600V, este módulo se encuentra habitualmente en:

1. Variadores de Frecuencia de Mediana Potencia

Se utiliza en las etapas inversoras para el control de velocidad de motores eléctricos trifásicos operados a 220V AC, comunes en sistemas de bombeo, ventilación industrial, extractores y bandas transportadoras.

2. Máquinas de Soldar Inverter Industriales

Se emplea en las etapas de conmutación primaria de fuentes de soldadura de servicio pesado (MIG/TIG de alto amperaje), donde se requiere una conmutación rápida para mantener un arco eléctrico estable y suave.

3. Fuentes de Alimentación Ininterrumpida (UPS) e Inversores

Forma parte de los inversores encargados de transformar la energía de grandes bancos de baterías hacia una onda senoidal pura de respaldo para alimentar centros de datos o equipo médico crítico.

4. Choppers de Frenado Dinámico

Utilizado en variadores de velocidad grandes para desviar de forma controlada el exceso de energía generado por el motor durante una desaceleración brusca hacia una resistencia externa, evitando que el bus DC sufra una sobretensión destructiva.
