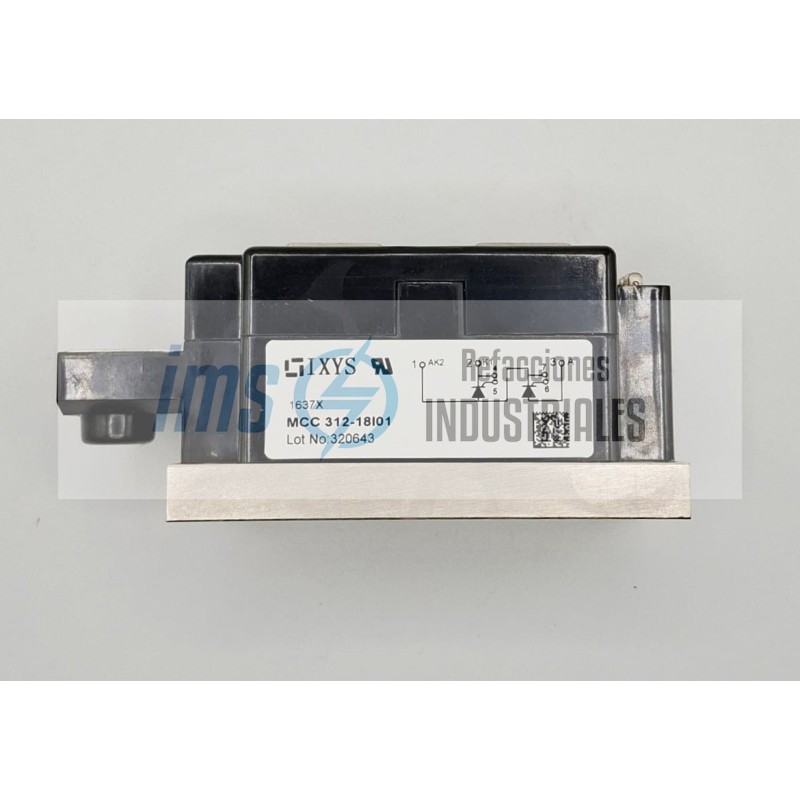

MCC312-18IO1

El MCC312-18io1 de IXYS (ahora parte de Littelfuse) es un módulo de potencia de alta densidad que integra dos tiristores (SCR) conectados en serie en configuración de cátodo común / rama de puente (dual thyristor module). Está diseñado para aplicaciones industriales de alta potencia que requieren control de fase y conmutación robusta.

Este dispositivo está encapsulado en un paquete industrial estándar tipo Y4-M6 con placa base de cobre aislando eléctricamente los componentes internos (Direct Copper Bonded - DCB), lo que garantiza una baja resistencia térmica, excelente disipación de calor y alta capacidad de sobretensión (surge current).

Specs

Marca / Fabricante: IXYS / Littelfuse

Número de Parte / Código: MCC312-18io1 (MCC312-18IO1)

Tipo de Dispositivo: Módulo de potencia de doble tiristor (Dual Thyristor Module)

Configuración Interna: 2 tiristores conectados en serie (Cátodo común / rama de puente)

Encapsulado / Formato: Y4-M6 (Estándar industrial con placa base aislada DCB)

Especificaciones Eléctricas Principales

Tensión Repetitiva Pico en Estado de Bloqueo (VDRM / VRRM): 1800 V

Corriente Nominal en Estado de Conducción (ITAVM): 320 A (por tiristor, a Tc = 85 °C)

Corriente Eficaz Nominal (ITRMS): 520 A

Corriente Pico de Sobretensión no Repetitiva (ITSM): 9,200 A (a 50 Hz, 10 ms)

Valor I²t para Fusión (a 10 ms): 423,000 A²s

Velocidad Crítica de Crecimiento de Tensión (dV/dt): 1000 V/µs

Velocidad Crítica de Crecimiento de Corriente (dI/dt): 150 A/µs

Parámetros de Disparo / Gate (Puerta)

Tensión Mínima de Disparo por Puerta (VGT): 2.5 V (a TJ = 25 °C)

Corriente Mínima de Disparo por Puerta (IGT): 150 mA (a TJ = 25 °C)

Tensión de Caída en Conducción (VT): ~1.28 V (a IT = 300 A)

Propiedades Térmicas, Físicas y Montaje

Aislamiento Eléctrico de la Base (VISOL): 3600 VAC (durante 1 segundo) / 3000 VAC (durante 1 minuto)

Resistencia Térmica Juntura a Carcasa (RthJC): 0.12 K/W (por tiristor)

Temperatura de Operación de la Juntura (TJ): -40 °C a +125 °C

Temperatura de Almacenamiento (TSTG): -40 °C a +125 °C

Conexión de Potencia: Terminales roscados M6

Par de Apriete Recomendado:

Montaje a disipador (M5): 4.5 a 5 Nm

Terminales de potencia (M6): 5 a 6 Nm

Peso Aprox.: 520 g

Control de motores de corriente directa (DC) y arrancadores suaves (soft starters) de alta potencia.

Rectificadores controlados por fase en sistemas trifásicos.

Control de temperatura y calefacción industrial por tiristores.

Fuentes de alimentación ininterrumpida (UPS) e inversores de gran capacidad.

Interruptores estáticos de potencia de corriente alterna (AC switches).
