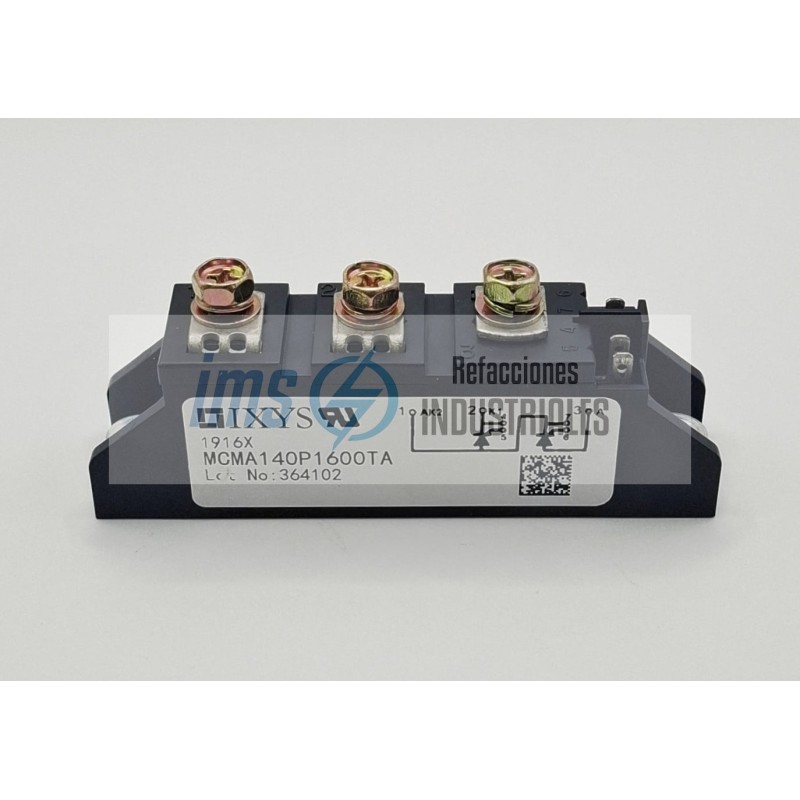

MCMA140P1600TA

Excelente elección para aplicaciones de rectificación industrial. El MCMA140P1600TA de IXYS (ahora parte de Littelfuse) es un módulo de potencia de alto rendimiento que utiliza tecnología de tiristores (SCR) en serie.

El MCMA140P1600TA es un módulo de potencia compacto que integra dos tiristores (SCR) conectados en serie (configuración Phase Leg). Este dispositivo está diseñado con tecnología de pasivación de vidrio planar, lo que garantiza una estabilidad a largo plazo y una fiabilidad excepcional en condiciones de operación severas.

Su diseño permite el control de fase en aplicaciones de CA y rectificación controlada, ofreciendo un manejo de corriente robusto en un encapsulado estándar industrial TO-240AA (tipo SOT-227 compatible).

Especificaciones Técnicas Principales

Corriente Media en Estado Conducido (Itav): 140 Amperios (a una temperatura de carcasa de 85°C).

Corriente RMS Máxima (Itrms): 220 Amperios.

Voltaje de Bloqueo Repetitivo Máximo (Vrrm/Vdrm): 1600 Voltios.

Corriente de Irrupción (Itsm): Hasta 1500 A (en medio ciclo de 50Hz).

Voltaje de Aislamiento (Visol): 4800V AC (garantiza seguridad entre los terminales y la base disipadora).

Configuración: Serie (Dos tiristores independientes conectados en un punto común).

Características Destacadas

Tecnología Planar: Proporciona una caída de voltaje en estado activo muy baja, reduciendo las pérdidas por calor y mejorando la eficiencia energética.

Encapsulado TO-240AA: Diseño estándar que facilita el reemplazo y la actualización de sistemas existentes sin cambios estructurales.

Base de Cobre Aislada: La placa base de cobre DCB (Direct Copper Bonded) permite una transferencia de calor superior hacia el disipador, manteniendo el aislamiento eléctrico interno.

Terminales de Tornillo: Conexiones robustas diseñadas para soportar altas vibraciones y garantizar un contacto eléctrico de baja resistencia.

Este módulo es la solución estándar para el control de potencia de estado sólido en:

Rectificadores Controlados: Puentes de diodos/tiristores para cargadores de baterías industriales y fuentes de alimentación DC de alta potencia.

Control de Motores AC: Arrancadores suaves (Soft Starters) para motores de inducción trifásicos.

Control de Calefacción Industrial: Regulación precisa de temperatura en hornos eléctricos y sistemas de secado mediante control de ángulo de fase.

Compensación de Reactiva: Utilizado en bancos de capacitores conmutados para mejorar el factor de potencia.

Soldadura Eléctrica: Control de corriente en equipos de soldadura por arco de gran escala.
