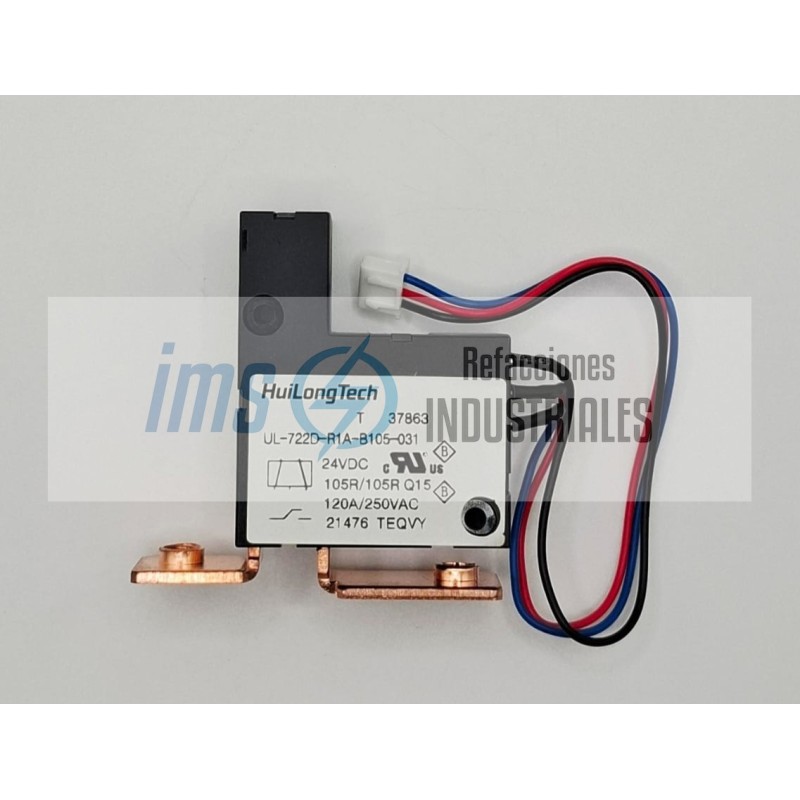

UL-722D-R1A-B105-031

El Gruner 722D-R1A-B105-031 es un relé de enclavamiento biestable (Latching Relay) de alta potencia, diseñado específicamente para aplicaciones de gestión de energía y contadores inteligentes (Smart Meters). Gruner es un fabricante alemán líder en este tipo de componentes, conocidos por su capacidad de conmutació

Este relé se caracteriza por ser biestable, lo que significa que solo consume energía durante el pulso de conmutación y mantiene su estado (abierto o cerrado) sin necesidad de alimentación constante, lo que reduce el calor y el consumo de energía en el tablero.

Configuración de Contactos: 1 Form A (SPST-NO / Un polo, un tiro, normalmente abierto).

Corriente Nominal de Conmutación: 100 A (Clase UC3 según IEC 62052-31).

Voltaje Nominal de Conmutación: 250 V AC.

Corriente de Cortocircuito Máxima: Soporta picos de corriente de hasta 3,000 A (Short-circuit current).

Material del Contacto: AgSnO2 (Óxido de plata y estaño), ideal para resistir soldaduras por arcos eléctricos en cargas inductivas.

Tipo de Bobina: Bobina doble (Double Coil) para accionamiento por pulsos.

Voltaje Nominal de Bobina: 12 V DC (indicado por el código B105).

Ancho de Pulso Recomendado: 50 ms a 100 ms.

Resistencia de la Bobina: Variable segú

Terminales de Potencia: Terminales de cobre tipo busbar (pestañas) diseñados para conexión directa a barras o cables de gran calibre.

Terminales de Control: Pines para soldadura en PCB o cables delgados para el circuito de disparo.

Dimensiones Aproximadas: 52 mm x 45 mm x 22 mm (Cuerpo compacto para montaje en riel DIN o dentro de contadores).

Peso: Aproximadamente 130 gramos.

Contadores Eléctricos Inteligentes (Smart Meters): Corte y reconexión remota del suministro eléctrico por parte de la utilidad.

Sistemas de Gestión de Carga (Load Management): Desconexión automática de cargas no prioritarias en edificios inteligentes.

Inversores Fotovoltaicos: Como relé de aislamiento de seguridad entre el inversor y la red eléctrica.

Estaciones de Carga de Vehículos Eléctricos (EV Charging): Conmutación de alta potencia en cargadores domésticos y comerciales.

Domótica de Potencia: Control de circuitos completos de iluminación o calefacción.
