C390LD

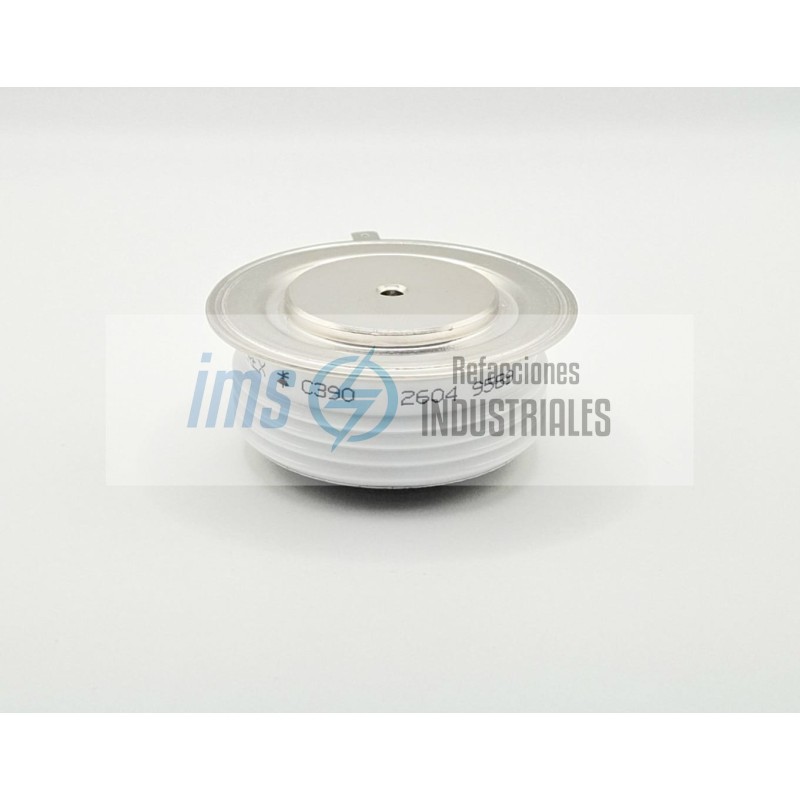

El Powerex C390LD es un tiristor (SCR) de potencia de alta tensión diseñado para el control de fase en aplicaciones industriales críticas. Pertenece a la categoría de dispositivos tipo Hockey Puk o de presión, lo que le permite manejar niveles de energía masivos en un espacio relativamente compacto.

Debido a su capacidad de soportar 2400V, este componente es común en equipos conectados a líneas de alta tensión o en sistemas donde se esperan picos de voltaje muy elevados.

Especificaciones Técnicas Principales

Voltaje Máximo de Bloqueo (Vdrm/Vrrm): 2400V. Este es uno de los rangos más altos para esta serie, diseñado para redes de 600V AC o superiores con amplios márgenes de seguridad.

Corriente Promedio (It-avg): 450A.

Corriente Eficaz (It-rms): Aproximadamente 700A.

Corriente de Pico (Itsm): Soporta pulsos de hasta 7500A (en 10ms).

Encapsulado: Tipo disco (Press-Pak).

Análisis del Código C390LD

L: En la nomenclatura de Powerex, la letra L representa el rango de voltaje (en este caso, 2400V).

D: Especifica características de tiempos de conmutación y parámetros de disparo de compuerta (gate).

Montaje y Gestión Térmica

Al ser un componente de alta tensión y alta corriente, el montaje es el factor más determinante para su vida útil.

Fuerza de Sujeción (Clamp Force): Debe instalarse con una abrazadera que aplique una presión constante de entre 8 kN y 12 kN (Kilo-Newtons).

Peligro: Si la presión es insuficiente, la resistencia de contacto aumentará, provocando que el disco se funda internamente.

Aislamiento de Alta Tensión: Dado que el disco maneja 2400V, la limpieza de la cerámica exterior es vital. El polvo o la grasa conductora en la cerámica pueden causar un arqueo (salto de chispa) entre el ánodo y el cátodo.

Disipación de Doble Cara: Para alcanzar los 450A nominales, el calor debe ser extraído por ambos lados (Ánodo y Cátodo) simultáneamente mediante disipadores térmicos.

Este tiristor se utiliza principalmente en:

Compensadores de Var Estáticos (SVC): Para la regulación de potencia reactiva en redes eléctricas.

Arrancadores Suaves de Media Tensión: Control de motores industriales de gran escala (por ejemplo, en minería o bombeo de agua).

Inversores y Rectificadores de Tracción: En sistemas ferroviarios o transporte pesado.

Fuentes de Alimentación de Alta Potencia: Para laboratorios de prueba o procesos de fundición especializados.
