ST1230C04K0

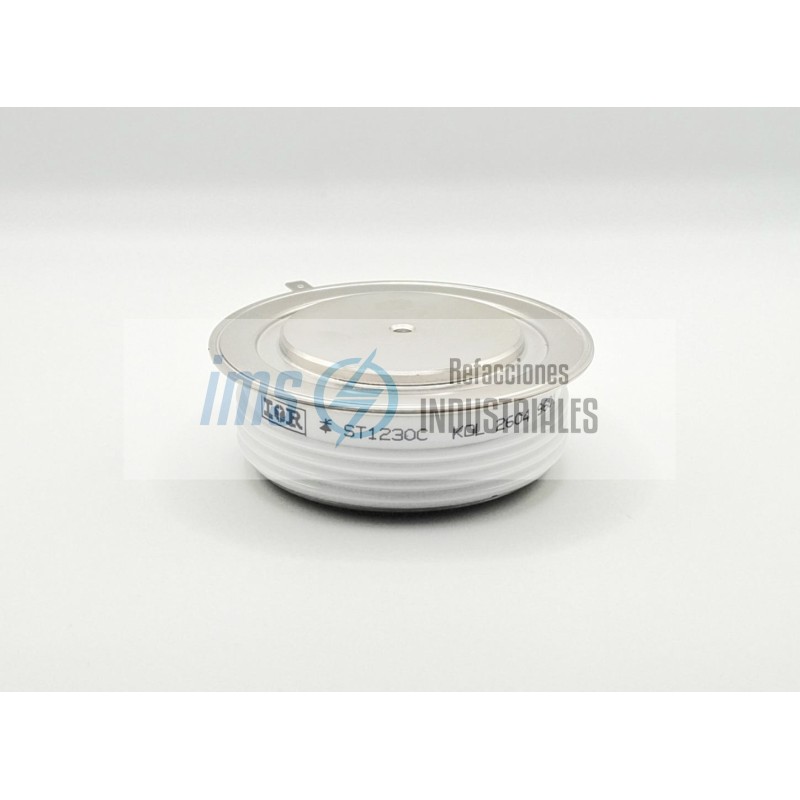

El ST1230C04K0 es un tiristor (SCR) de potencia masiva fabricado por International Rectifier (Vishay). Este componente pertenece a la serie de control de fase y está diseñado para aplicaciones donde se requiere manejar corrientes extremadamente altas con un voltaje de bloqueo relativamente bajo en comparación con otros modelos de la misma familia.

Su diseño tipo Hockey Puk (disco) es el estándar para la electrónica de potencia industrial de alto nivel.

Especificaciones Técnicas Principales

Voltaje Máximo de Bloqueo (Vdrm/Vrrm): 400V. Este modelo está optimizado para sistemas de baja tensión AC (como 110V o 220V) donde se busca minimizar las pérdidas por conducción.

Corriente Promedio (It-avg): 1230A (evaluado con una temperatura de carcasa de 55°C).

Corriente Eficaz (It-rms): 2310A.

Corriente de Pico (Itsm): Hasta 20,800A (en un pulso de 10ms a 50Hz).

Encapsulado: Tipo B-PUK (estándar A-24).

Al manejar más de 1000 amperios, la generación de calor es crítica. El formato de disco ofrece ventajas que los módulos atornillables no tienen:

Enfriamiento por ambas caras: Al ser presionado entre dos disipadores, el calor sale tanto por el ánodo como por el cátodo, manteniendo el silicio interno dentro de rangos operativos seguros.

Baja Resistencia Térmica: La ausencia de una base aislante intermedia permite que el calor fluya directamente al metal del disipador.

Resistencia Mecánica: El encapsulado cerámico protege la unión de silicio contra las enormes fuerzas de compresión necesarias para su funcionamiento.

Requisitos de Instalación

La falla más común en estos dispositivos no es eléctrica, sino de instalación mecánica.

Fuerza de Sujeción (Clamp Force): Debe aplicarse una presión de entre 14.7 kN y 24.5 kN. Sin la presión correcta, se forman micro-arcos eléctricos entre las caras internas que destruyen el tiristor instantáneamente.

Calidad de la Superficie: Los disipadores deben estar libres de oxidación y perfectamente planos. Se recomienda una rugosidad de superficie de menos de 0.8 micrómetros.

Grasa Térmica: Debe ser una capa extremadamente delgada (casi transparente). El exceso de grasa puede actuar como un aislante en lugar de un conductor.

Debido a su voltaje de 400V, este SCR se utiliza frecuentemente en:

Rectificadores de Galvanoplastia: Donde se requieren miles de amperios a voltajes bajos para el recubrimiento de metales.

Soldadura Industrial por Resistencia: Equipos que necesitan pulsos de corriente masivos para unir láminas de metal.

Cargadores de Baterías de Alta Capacidad: Para bancos de baterías en submarinos, centros de datos o equipos pesados.

Electrólisis: Procesos químicos que demandan una corriente continua constante y muy elevada.
