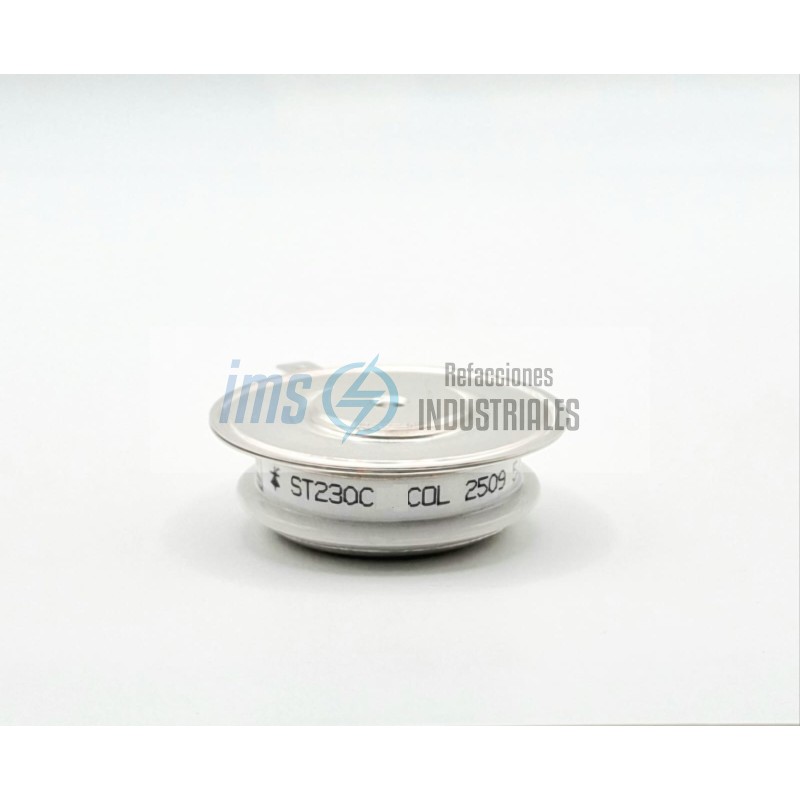

ST230C12C0L

El ST230C12C0L es un tiristor de control de fase (SCR) de alta potencia fabricado originalmente por International Rectifier (ahora Vishay). Este dispositivo pertenece a la categoría de cápsulas tipo disco o hockey puck, diseñado para aplicaciones industriales pesadas que requieren la conmutación de corrientes muy elevadas y voltajes de red significativos.

Especificaciones Eléctricas Principales

Este SCR está optimizado para la rectificación y el control de potencia en baja frecuencia (50/60 Hz), ofreciendo una caída de voltaje muy baja en estado de conducción.

Voltaje Repetitivo Pico en Estado Desactivado (VDRM/VRRM): 1200 Voltios. Ideal para operar en líneas de CA de 600V a 690V con márgenes de seguridad robustos.

Corriente Media en Estado de Conducción (IT(AV)): 410 Amperios (típicamente medido a una temperatura de cápsula de 55°C).

Corriente RMS en Estado de Conducción (IT(RMS)): Aproximadamente 810 Amperios.

Corriente de Sobretensión (ITSM): Soporta picos no repetitivos de hasta 5700 Amperios (5.7kA) en ciclos de 10ms.

Corriente de Disparo de Puerta (IGT): Requiere un máximo de 200 mA para asegurar el encendido.

Voltaje de Disparo de Puerta (VGT): Típicamente 3.0 Voltios.

dv/dt Crítico: 1000 V/microsegundo, proporcionando una alta inmunidad a disparos accidentales causados por ruido en la línea.

Características Físicas y de Montaje

La serie ST230C utiliza un encapsulado cerámico sellado herméticamente que permite una disipación de calor bidireccional.

Tipo de Encapsulado: TO-200AB (A-PUK). Es una cápsula cerámica plana y circular.

Tecnología Press-Pack: No posee terminales soldados; la conexión eléctrica se establece mediante la presión mecánica de un clamp o prensa externa.

Fuerza de Montaje Requerida: Debe instalarse con una presión de entre 4.9 kN y 9.8 kN (Kilonewtons). Una presión insuficiente aumentará la resistencia térmica y destruirá el componente.

Peso: Aproximadamente 70 gramos.

Temperatura de Operación: Rango industrial estándar de -40°C a +125°C.

Debido a su diseño de disco, es común en equipos donde el espacio es crítico pero la potencia es masiva:

Convertidores de Potencia de CA/CC: Rectificadores para sistemas de soldadura industrial y cargadores de baterías de gran escala.

Arrancadores Suaves (Soft Starters): Control de arranque para motores de CA de media tensión.

Controladores de Velocidad para Motores de CC: Utilizados en grúas, laminadores y maquinaria minera.

Sistemas de Calentamiento por Inducción: Etapas de potencia para hornos de fundición de metales.

Compensadores Estáticos de VAR (SVC): Mejora del factor de potencia en redes eléctricas industriales.
