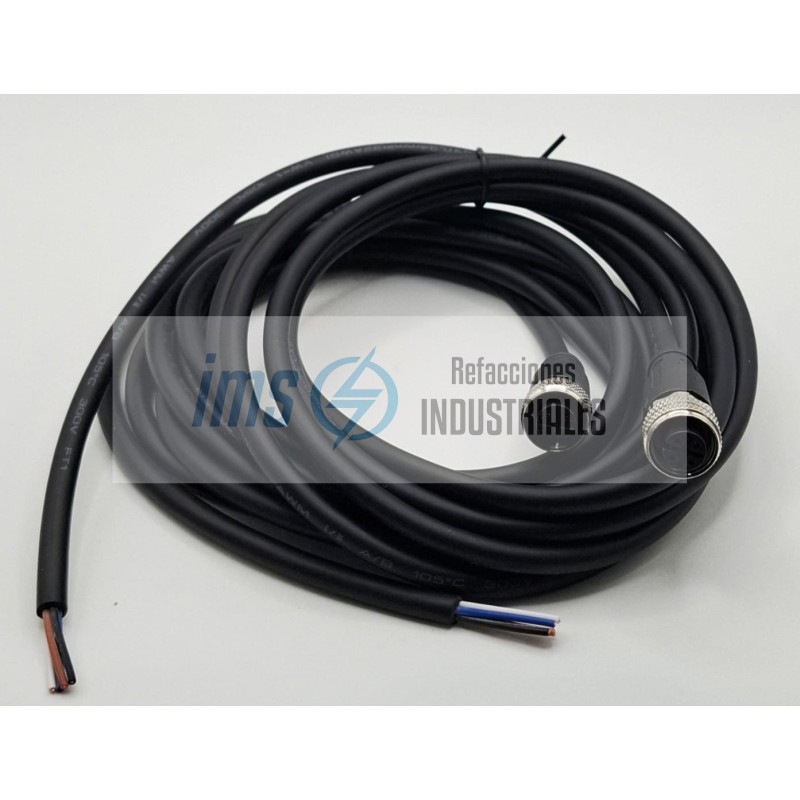

M12 CONNECTOR 4 PINS 2 METERS CABLE

Un cable con conector M12 de 4 pines y 2 metros de longitud (comúnmente denominado en el sector industrial como manguera para sensor o pigtail M12) es el estándar de conectividad global y ruda más utilizado en el piso de producción para enlazar la instrumentación de campo con los sistemas de control centralizados (PLCs o bloques de distribución I/O).

Su función principal en la planta es actuar como una autopista blindada de señales de baja tensión, encargada de transportar energía eléctrica de Corriente Directa y señales digitales/analógicas lógicas desde sensores de proximidad inductivos, fotoeléctricos, transmisores de presión o finales de carrera, garantizando un acoplamiento hermético inmune a las vibraciones mecánicas complejas del taller.

1. Desglose Estricto de la Arquitectura del Conector

Cada elemento físico y mecánico de esta refacción está normalizado internacionalmente bajo la especificación IEC 61076-2-101, asegurando una compatibilidad cross-brand absoluta (puedes conectar un sensor Omron a un bloque Turck o Allen-Bradley sin problemas):

M12 (El Formato de Rosca): Especifica que el cuerpo del conector posee una tuerca mecánica de unión con una rosca métrica de 12 milímetros (M12) de diámetro. Esta tuerca de fijación es la que blinda al conector contra tirones accidentales y vibraciones que aflojarían un enchufe común.

4 Pines (La Configuración del Silicio): El inserto plástico interior aloja 4 puntos de contacto eléctricos. Dependiendo de la aplicación, está codificado nativamente en Codificación A (A-Coded), que es el estándar universal de la industria para sensores de Corriente Directa e instrumentación analógica.

Formato Físico (Recto u Angular): Dependiendo del espacio en la máquina, el conector puede ser de cuerpo Recto (Straight) o en ángulo de 90 Grados (Right Angle / L-Shape) para tableros esbeltos. Su interfaz puede ser Macho (Male) o Hembra (Female - la más común en cables de sensor).

2 Metros de Longitud: Distancia física calibrada de fábrica con puntas desnudas y pre-peladas en el extremo final del cable para facilitar el peinado y conexionado directo a las clemas del gabinete de control.

2. Datos Eléctricos de Fuerza y Grado de Estanqueidad Industrial

A pesar de ser cables delgados de instrumentación, sus materiales están calculados para resistir las condiciones ambientales más duras del piso de proceso:

Límites Eléctricos de Operación: Calibrado para soportar un voltaje máximo de hasta 250 V CA / CC y conducir una corriente continua máxima segura de hasta 4 Amperios (A) por cada pin individual de forma perenne.

Grado de Aislamiento Extremo (IP67 / IP68 / IP69K): Una vez que la tuerca M12 se enrosca firmemente contra el sensor y comprime el empaque elástico interno (O-ring), la unión se vuelve totalmente hermética. Soporta goteos continuos de agua, inmersión temporal, lavado a alta presión con agua caliente (IP69K en la industria alimentaria) y es estanco contra el polvo abrasivo de fundición.

Materiales de la Chaqueta del Cable (El Blindaje Químico):

PVC (Policloruro de Vinilo): Ideal para aplicaciones generales, empaque y ambientes secos económicos.

PUR (Poliuretano): El estándar rudo. Altamente recomendado si el cable va a operar en tornos o centros de mecanizado, ya que el PUR posee una resistencia dieléctrica y química colosal contra aceites de corte (taladrina), refrigerantes agresivos, abrasión mecánica y flexiones continuas en cadenas portacables.

3. Código de Colores Internacional Estándar e Interfaces de Conexión (3 y 4 Hilos)

Al pelar la chaqueta exterior de PUR/PVC del extremo libre de 2 metros, encontrarás 4 hilos conductores flexibles. El conexionado sigue de forma rígida el código de colores internacional estándar (estilo europeo/americano) para la instrumentación de sensores en Corriente Directa:

Pin 1 / Cable Café (Marrón - BRN): Conexión directa al polo positivo de la fuente de alimentación del lazo (+24 V CD).

Pin 2 / Cable Blanco (White - WHT): Hilo multifunción de señal analógica o digital secundaria. En sensores duales actúa como la salida NC (Normalmente Cerrada) o transporta rampas analógicas de 4-20 mA / 0-10V.

Pin 3 / Cable Azul (Blue - BLU): Conexión al polo negativo o Común del lazo de potencia (0V / GND).

Pin 4 / Cable Negro (Black - BLK): Hilo de salida digital primario. Transporta el pulso de conmutación del transistor (salida PNP o NPN / Normalmente Abierta NO) hacia la tarjeta de entradas digitales del PLC, o actúa como la línea de datos bidireccionales en redes avanzadas IO-Link.

Debido a su flexibilidad de 2 metros y su hermeticidad roscada, este ensamble de cable es la refacción central en:

Conexión de Sensores de Proximidad Inductivos y Fotoeléctricos: Enlace primario para switches ópticos y detectores de metales instalados en pistones neumáticos y transportadores de la línea de ensamble.

Transmisores de Presión y Temperatura en Tuberías: Manguera de señal para sensores analógicos encargados de medir la presión de aceite hidráulico o agua de enfriamiento en matrices mecánicas.

Sensores de Flujo y Nivel en Tanques: Instrumentación local en sistemas de bombeo industriales para alertar al PLC sobre niveles críticos de llenado de fluidos de proceso.

Conectividad en Bloques de Distribución I/O (Buses de Campo): Cables de enlace rápido tipo Patchcord para centralizar múltiples sensores hacia cajas concentradoras esbeltas montadas directamente en la estructura de la máquina.
