BSM50GD120DN2_B10

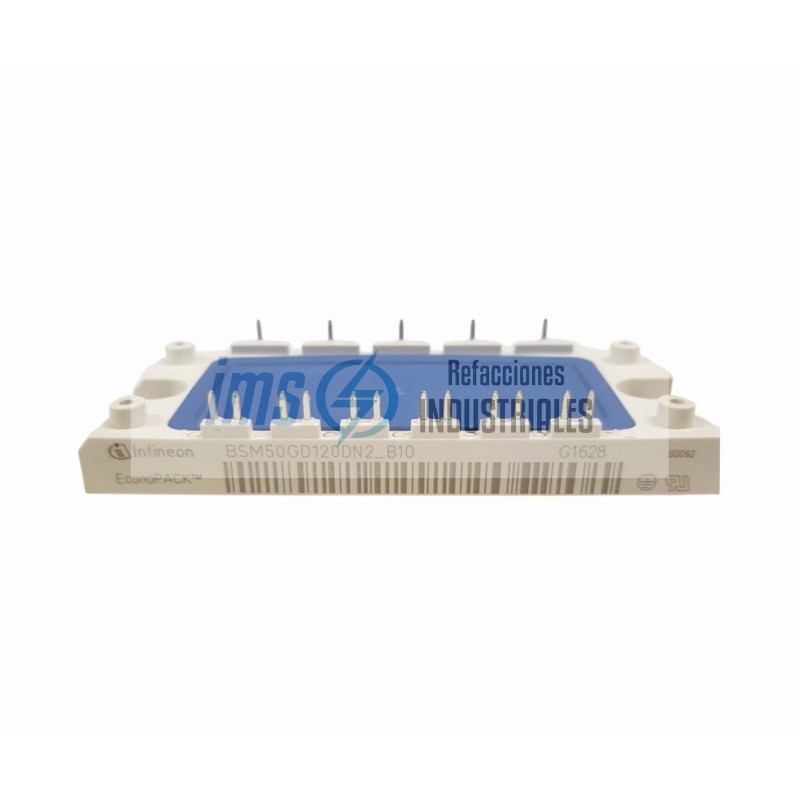

El BSM50GD120DN2_B10 de Infineon (originalmente desarrollado por Eupec) es un módulo de potencia IGBT (Insulated Gate Bipolar Transistor) de alta gama, configurado en una topología de puente trifásico completo (Six-Pack).

Este módulo pertenece a la familia de 1200V, lo que lo hace ideal para sistemas industriales conectados a redes de 380V-480V AC.

Especificaciones Eléctricas:

Tensión Colector-Emisor (VCES): 1200 V

Corriente de Colector DC (Tc = 80°C) (IC): 50 A

Corriente de Colector Pico (rep. 1ms) (ICRM): 100 A

Tensión Saturación Colector-Emisor (VCE(sat)): 2.5 V (típico)

Potencia Total Disipada (Tc = 25°C) (Ptot): 310 W

Características Principales:

IGBT2 de Segunda Generación: Utiliza una tecnología que equilibra bajas pérdidas por conducción con velocidades de conmutación rápidas.

Diodo de Recuperación Suave: Incluye diodos de libre circulación (Free-wheeling diodes) integrados con características de recuperación suave para minimizar el ruido electromagnético (EMI).

Placa Base Aislada: El módulo cuenta con una placa base de cobre aislada mediante cerámica de Alúmina (Al2O3), lo que facilita el montaje directo sobre un disipador de calor común.

Sensor de Temperatura (NTC): El sufijo B10 indica una variante específica que suele incluir un termistor interno para monitorear la temperatura del módulo y protegerlo contra sobrecalentamientos.

Datos Físicos y de Montaje:

Tipo de Encapsulado: EconoPACK 2.

Dimensiones: Aproximadamente 107 x 45 mm.

Conexiones: Terminales de soldadura para PCB (Solder pins).

Resistencia Térmica: Muy baja (0.4 K/W por IGBT), permitiendo una excelente transferencia de calor.

Aplicaciones Comunes: Este dispositivo está diseñado para aplicaciones de control de motores y conversión de energía donde la eficiencia y la densidad de potencia son críticas:

Inversores para Motores AC: Control de velocidad de motores trifásicos (VFD).

Sistemas de Alimentación Ininterrumpida (UPS): Etapas de inversión de potencia.

Servodrives: Control de movimiento de alta precisión en robótica.

Sistemas de Energía Solar: Inversores de conexión a red.
