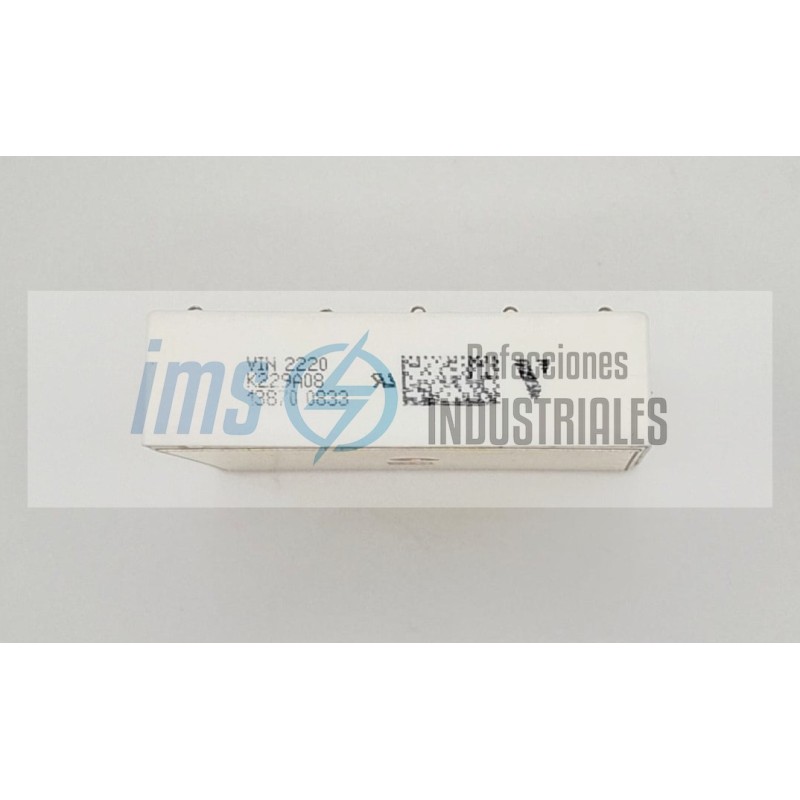

K229A4001

El K229A4001 (también catalogado en la industria como un módulo de la arquitectura MiniSKiiP 2) es un módulo de potencia de estado sólido basado en transistores IGBT (Insulated Gate Bipolar Transistors), diseñado y fabricado bajo estándares internacionales para el control de potencia pesada. Aunque es comercializado y distribuido globalmente por firmas como VINCO y BOBARRY, el núcleo de su diseño replica la arquitectura ultra robusta de interconexión sin soldadura popularizada por Semikron.

Este bloque electrónico integrado se despliega en la industria de la automatización para conmutar flujos masivos de energía a altas velocidades. Funciona como la etapa de potencia principal encargada de moldear la corriente eléctrica en variadores de frecuencia, servodrives y sistemas de energía renovable.

1. Parámetros Eléctricos y de Potencia Críticos

Las especificaciones internas de sus obleas de silicio definen sus límites seguros de operación en circuitos de fuerza:

Voltaje Colector-Emisor Máximo (Vces): 1200 Voltios (V). Este altísimo umbral de aislamiento dieléctrico le permite trabajar de forma nativa y segura en líneas de fuerza trifásicas industriales (como redes de 380V, 440V y hasta 480V CA), soportando las fuertes sobretensiones causadas por el frenado o arranque de motores sin sufrir rupturas internas.

Corriente Nominal de Colector (Ic): 25 Amperios (A) continuos bajo una temperatura de operación regulada. Cuenta con la robustez necesaria para manejar las demandas de corriente de motores de caballaje intermedio de manera continua.

Configuración del Circuito Interno: Normalmente configurado en formato de puente trifásico completo (6-Pack) o como una topología de convertidor-inversor-freno (CIB / CIB-Module). Integra en un solo cuerpo compacto los diodos rectificadores de entrada, el transistor de frenado dinámico y los seis IGBT del puente inversor de salida.

2. Características de Construcción Mecánica y Dimensiones

Formato MiniSKiiP 2: Cuenta con unas dimensiones estandarizadas muy compactas de 59 mm de largo x 52 mm de ancho x 16 mm de alto, lo que permite optimizar al máximo el espacio horizontal disponible dentro de las tarjetas electrónicas de los variadores.

Tecnología de Interconexión sin Soldadura (Solderless Connection): Esta es su mayor ventaja de ingeniería. En lugar de tener pines metálicos que deben soldarse uno a uno a la tarjeta de circuito impreso (PCB), el módulo utiliza contactos de presión por resortes integrados (Spring Contacts). Un solo tornillo central presiona el módulo firmemente contra el disipador de calor y la PCB al mismo tiempo, logrando una conexión eléctrica y térmica perfecta de manera simultánea.

Base de Disipación de Calor Directa: Al no contar con una placa base de cobre pesada tradicional, la oblea cerámica interna (Direct Copper Bonding - DCB) hace contacto directo con la pasta térmica y el disipador de aluminio. Esto reduce drásticamente la resistencia térmica, permitiendo transferir y evacuar el calor hacia el exterior con una eficiencia superior.

3. Ventajas Industriales de la Interconexión por Resortes

La eliminación de la soldadura convencional en el K229A4001 ofrece beneficios críticos en piso de producción:

Inmunidad a la Fatiga Térmica: Las uniones soldadas tradicionales tienden a agrietarse y fallar con los años debido a los constantes ciclos de expansión y contracción térmica de la máquina. Los resortes de presión del MiniSKiiP absorben estas dilataciones mecánicas, eliminando los falsos contactos por soldadura fría.

Reemplazo en Campo Ultra Rápido: Si el módulo de potencia sufre un cortocircuito, el técnico de mantenimiento no necesita herramientas de desoldadura complejas que arriesguen las pistas de la PCB. Basta con retirar el tornillo de sujeción, limpiar la superficie, aplicar pasta térmica nueva y colocar el repuesto, reduciendo drásticamente los tiempos muertos de la planta.

Debido a su capacidad de 1200V a 25A y su formato compacto de resortes, el K229A4001 es una refacción estándar en:

Variadores de Frecuencia (VFD) de Baja y Media Potencia: Funciona como la etapa inversora de salida que genera la señal PWM (Modulación por Ancho de Pulsos) para controlar la velocidad y el torque de motores de inducción de hasta 10 HP aproximadamente.

Servodrives de Precisión: Etapa de conmutación de alta frecuencia para el control dinámico de servomotores en brazos robóticos y sistemas de posicionamiento de alta velocidad.

Fuentes de Poder Conmutadas de Alta Capacidad: Rectificación y control en sistemas de alimentación ininterrumpida (UPS) de grado industrial y cargadores de baterías masivos.

Inversores para Paneles Solares y Sistemas de Energía Alterna: Conversión de la corriente directa (CD) generada por celdas fotovoltaicas en corriente alterna (CA) sincronizada con la red eléctrica comercial.
