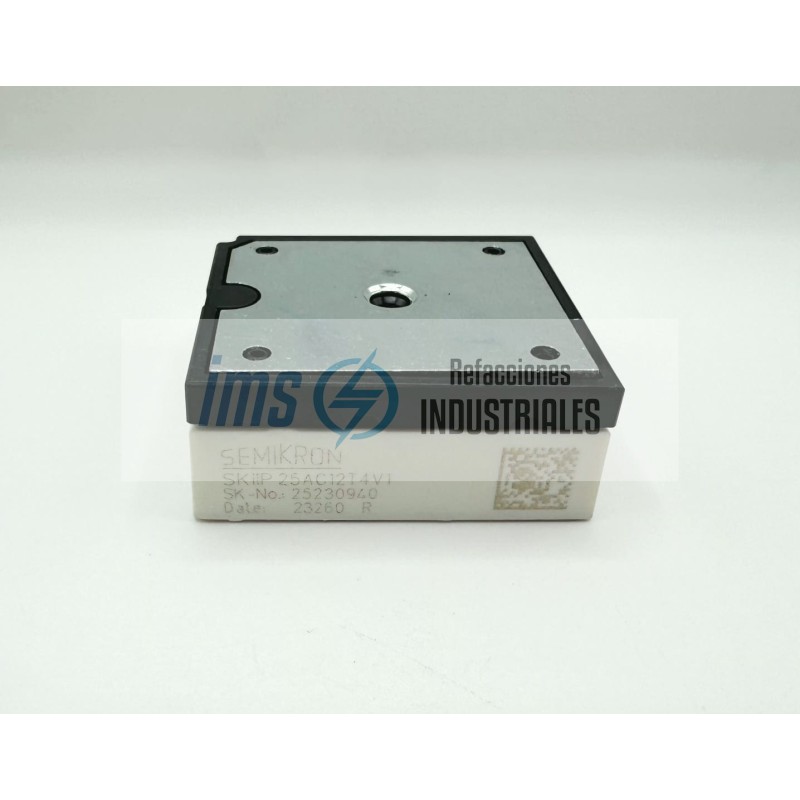

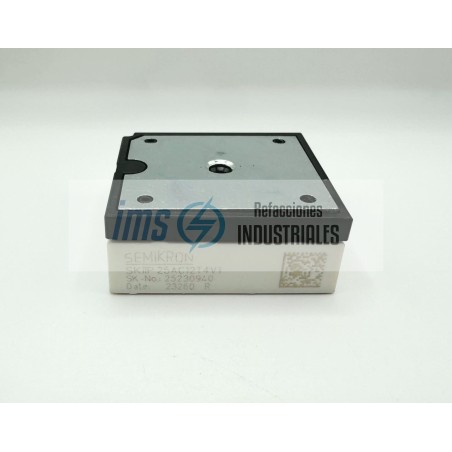

SKIIP25AC12T4V1

El SKIIP25AC12T4V1 de SEMIKRON es un módulo de potencia de la familia MiniSKiiP, diseñado bajo la arquitectura 6-pack (puente trifásico completo). Es un componente extremadamente popular en la industria por su diseño sin placa base (baseplate-less) y su tecnología de conexión por presión, lo que lo hace muy compacto y eficiente térmicamente.

Voltaje Colector-Emisor (Vces): 1200 V.

Corriente de Colector (Ic): 35 A (a una temperatura de 25 °C) / Aproximadamente 25 A (a 80 °C).

Configuración: Inversor trifásico (6-pack: 6 IGBTs con diodos de rotación libre).

Tecnología de Chip: IGBT 4 (Trench Fieldstop), optimizado para bajas pérdidas de conmutación y una alta temperatura de operación.

Voltaje de Saturación (Vce sat): Típicamente 1.85 V a 2.05 V.

Tecnología de Contacto por Presión: No utiliza pines soldados para la potencia; la conexión se realiza mediante contactos de presión sobre la placa de circuito impreso (PCB).

Sin Placa Base (Baseplate-less): El sustrato cerámico entra en contacto directo con el disipador térmico, reduciendo la resistencia térmica total.

Sensor Térmico Integrado: Incluye un sensor de temperatura NTC para monitorear el estado del módulo en tiempo real.

Tipo de Encapsulado: MiniSKiiP 2.

Montaje: Se fija mediante un solo tornillo central que ejerce la presión necesaria para los contactos eléctricos y la transferencia térmica.

Temperatura de Operación: Puede operar de forma segura con una temperatura de unión (Tj) de hasta 175 °C.

Es el corazón de los variadores de velocidad para motores industriales de baja y mediana potencia (típicamente entre 4 kW y 7.5 kW en redes de 400-480 V).

Ventaja: Su tamaño compacto permite diseñar variadores mucho má

2. Servomotores de Precisión

Utilizado en controladores de movimiento (Servo Drives) para máquinas herramientas CNC y robótica.

Aplicación: El uso de chips IGBT 4 permite una conmutación limpia, esencial para un control de torque suave y preciso.

3. Sistemas de Aire Acondicionado (HVAC) Industriales

Control de compresores y ventiladores en unidades de enfriamiento que requieren alta eficiencia energética.

Ventaja: El NTC interno permite que el controlador reduzca la carga si el equipo detecta que el flujo de aire de enfriamiento es insuficiente, evitando que el módulo se queme.

4. Fuentes de Alimentación Ininterrumpida (UPS)

En la etapa de inversión de sistemas UPS trifásicos compactos para protección de servidores.
