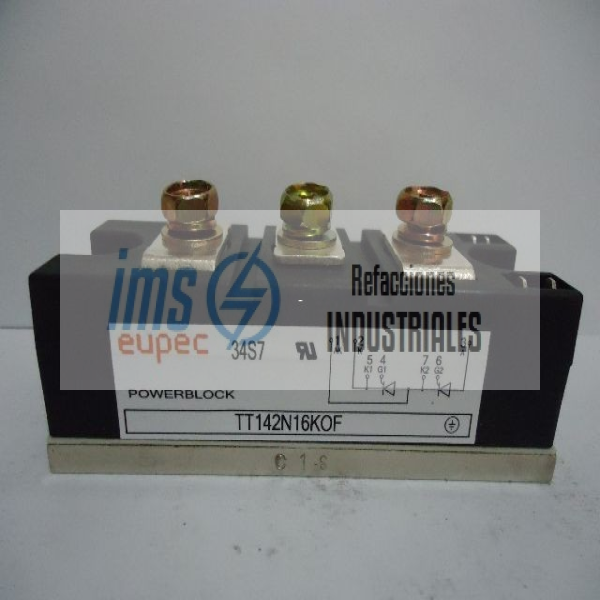

TT142N16KOF

El Infineon TT142N16KOF es un módulo de potencia industrial de alta robustez que integra dos tiristores (SCR) conectados en serie. Pertenece a la categoría de módulos de potencia de base aislada, diseñados para el control de fase y conmutación electrónica en aplicaciones de mediana a alta potencia.

Especificaciones Eléctricas Principales

Corriente Nominal (Itav): 142 Amperios de corriente continua promedio (medida con una temperatura controlada en la carcasa de 85°C).

Voltaje de Bloqueo Inverso Máximo (Vdrm/Vrrm): 1600 Voltios (1.6 kV). Este alto rango de voltaje le permite operar con total seguridad en redes industriales trifásicas comunes de 380V, 440V y 480V AC, ofreciendo un excelente margen de protección contra picos de tensión.

Corriente de Sobrecarga Transitoria (Itsm): Puede soportar un pico de corriente de hasta 3400 Amperios por un periodo máximo de 10 milisegundos (un ciclo de red a 50Hz).

Voltaje de Aislamiento: La base de cobre está aislada eléctricamente del circuito interno mediante cerámica avanzada, soportando hasta 3000V AC eficaces por un minuto.

Características Físicas y Mecánicas

Encapsulado Estándar: Diseñado en una carcasa plástica termoestable industrial que protege los componentes internos contra la humedad, el polvo y la vibración.

Fijación y Montaje: Cuenta con orificios para tornillos en la base para asegurar una sujeción firme sobre el disipador de calor. Las terminales principales de potencia son tornillos expuestos en la parte superior para facilitar el cableado de fuerza.

Conexiones de Control: Las señales de disparo de la compuerta (Gate) y los cá

Diagrama de Conexiones Internas

El módulo viene interconectado de fábrica en una topología de medio puente o serie:

Terminal 1: Ánodo del Tiristor 1.

Terminal 2: Punto de unión común (Cátodo del Tiristor 1 conectado internamente al Ánodo del Tiristor 2). Esta suele ser la salida regulada de la rama.

Terminal 3: Cátodo del Tiristor 2.

G1 y K1: Compuerta y Cátodo auxiliar para el disparo del Tiristor 1.

G2 y K2: Compuerta y Cátodo auxiliar para el disparo del Tiristor 2.

Para controlar la onda completa de corriente alterna (AC), este módulo suele trabajar en parejas o combinarse externamente para crear una configuración en paralelo inverso (antiparalelo).

1. Arrancadores Suaves (Soft Starters) Industriales

Se utiliza para controlar el arranque progresivo de motores trifásicos medianos (de aproximadamente 50 a 100 HP, dependiendo de la configuración y ventilación). Al recortar la onda de voltaje al inicio, el motor arranca suavemente sin provocar caídas de tensión en la planta.

2. Control de Hornos Eléctricos y Sistemas Térmicos

Actúa como un contactor de estado sólido de alta potencia para regular la temperatura en grandes bancos de resistencias eléctricas de calentamiento, utilizados en la industria del plástico, fundición o secado.

3. Rectificadores Controlados de Gran Capacidad

Se integra en la etapa de potencia de cargadores de baterías industriales (como los de montacargas), sistemas de galvanoplastia o fuentes de alimentación reguladas de corriente directa (DC).
