130MT120KB
search
  • 130MT120KB
  • 130MT120KB

130MT120KB

$65.63
No tax

PUENTE RECTIFICADOR TRIFASICO

Última actualización

Datasheet130MT120KB

130A/1200V/6U

I.R. - international rectifier

Delivery time :

Alternativas del producto : 130MT160KB 130MT140KB

Quantity
Out-of-Stock

  Política de seguridad

(Our products have limited warranty, please check our terms)

  Política de entrega

(Delivery 1-2 days for products in stock)

Features

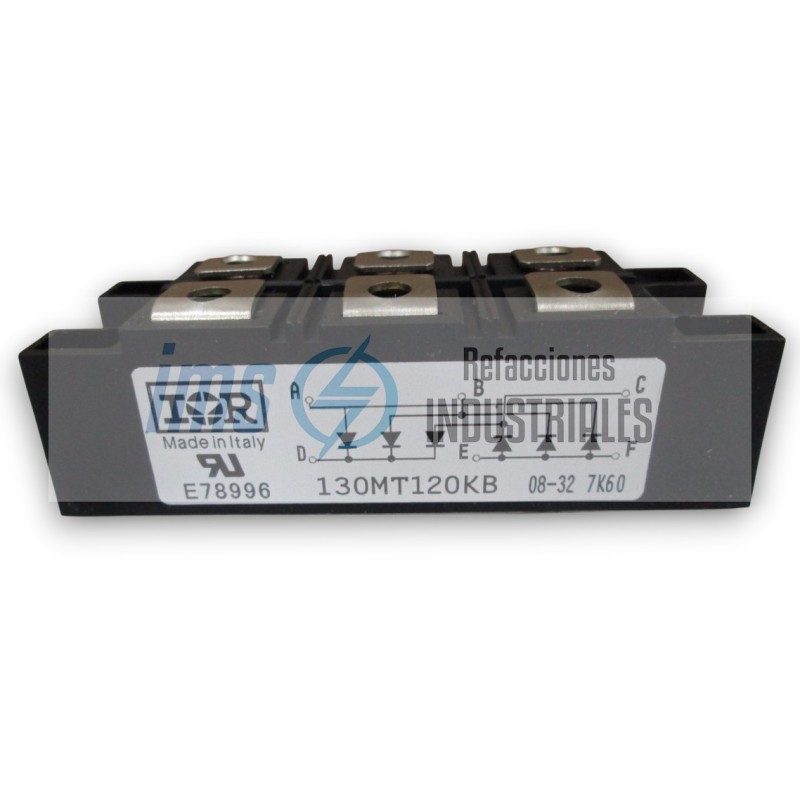

  • Módulo Rectificador de Puente Completo IR 130MT120KB - 130A 1200V
  • Descripción General:
  • El módulo 130MT120KB de International Rectifier (IR) es un puente rectificador de onda completa, monolítico y encapsulado, diseñado para aplicaciones de alta potencia donde se requiere convertir corriente alterna (AC) a corriente continua (DC) en entornos industriales exigentes. Integra cuatro diodos de silicio de recuperación estándar conectados internamente en configuración de puente de Graetz, optimizados para ofrecer una caída de voltaje directa (Vf) baja y una alta capacidad de corriente. Su construcción modular con base metálica aislada permite un montaje fácil y una excelente disipación de calor a través de un disipador externo, asegurando operación continua y confiable en condiciones de alto estrés térmico y eléctrico.
  • Marca: International Rectifier (IR) (ahora parte de Infineon Technologies).
  • Tipo de Dispositivo: Puente Rectificador de Onda Completa (Single-Phase Bridge Rectifier).
  • Configuración Interna: 4 diodos de silicio en configuración de puente.
  • Corriente Promedio Rectificada (IF(AV)): 130 Amperios (a una temperatura de caso de +85°C o +100°C, consultar datasheet).
  • Voltaje Inverso Repetitivo Máximo (VRRM): 1200 Voltios.
  • Corriente de Surge Máxima (IFSM): Muy Alta (típicamente > 1000A @ 8.3ms??), capaz de soportar picos de corriente transitorios durante el encendido o cortocircuitos momentáneos.
  • Caída de Voltaje Directo por Diodo (VF): Baja (típicamente ~1.0V - 1.1V a la corriente nominal), minimizando las pérdidas de potencia y el calor generado.
  • Encapsulado: Módulo aislado con base metálica y terminales de tornillo para conexiones robustas de alta corriente.
  • Aislamiento: La base metálica está eléctricamente aislada de los circuitos internos (typical isolation voltage ~2500 Vrms), permitiendo montar el módulo directamente en un disipador o chasis común sin necesidad de mica o aislantes adicionales.
  • Temperatura de Operación de la Unión (Tj): -55°C a +150°C.

Aplications

  • Fuentes de Alimentación de Alta Potencia: Rectificación AC-DC en equipos de soldadura industrial, cargadores de baterías y fuentes conmutadas.
  • Control de Motores: Circuitos de potencia para drives de CA y CC de alta gama.
  • Sistemas de Energía: En convertidores, inversores y equipos de generación de energía renovable (eólica, solar).
  • Equipos Industriales: Máquinas herramienta, sistemas de elevación, automatización y control de procesos.
  • Electroquímica y Electrólisis.
  • Sistemas de Tracción y Transporte.
130MT120KB

Specific References

MPN
130MT120KB
