C390PB

El Powerex C390PB es un tiristor de potencia de tipo SCR (Rectificador Controlado de Silicio) de alto rendimiento, diseñado para aplicaciones industriales que requieren el manejo de corrientes extremadamente elevadas y voltajes considerables. Powerex es una empresa conjunta entre Mitsubishi Electric y General Electric, por lo que este componente sigue estándares de ingeniería de alta gama.

Especificaciones Eléctricas de Potencia

Voltaje Pico Inverso Repetitivo (Vrrm): 1200V. Este alto umbral de voltaje lo hace ideal para sistemas de 440V y 480V AC, proporcionando un margen de seguridad robusto contra transitorios de línea.

Corriente Promedio en Estado de Conducción (It av): 450 Amperios. Es capaz de manejar una carga continua masiva, lo que lo sitúa en la categoría de dispositivos para trabajo pesado.

Corriente RMS en Estado de Conducción (It rms): Aproximadamente 700 Amperios.

Corriente de Pico No Repetitiva (Itsm): Puede soportar pulsos de corriente de hasta 7500 Amperios (en medio ciclo de 60Hz), lo que le permite sobrevivir a cortocircuitos temporales mientras actúan las protecciones.

Características de Control (Gate)

Voltaje de Disparo (Vgt): Típicamente entre 2V y 3V.

Corriente de Disparo (Igt): Requiere una corriente de compuerta (gate) de unos 150mA a 200mA para asegurar una activación rápida y uniforme del cristal de silicio.

dV/dt: Posee una alta resistencia a cambios bruscos de voltaje, lo que evita disparos accidentales causados por ruido en la línea de potencia.

Construcción y Formato (Press-Pak)

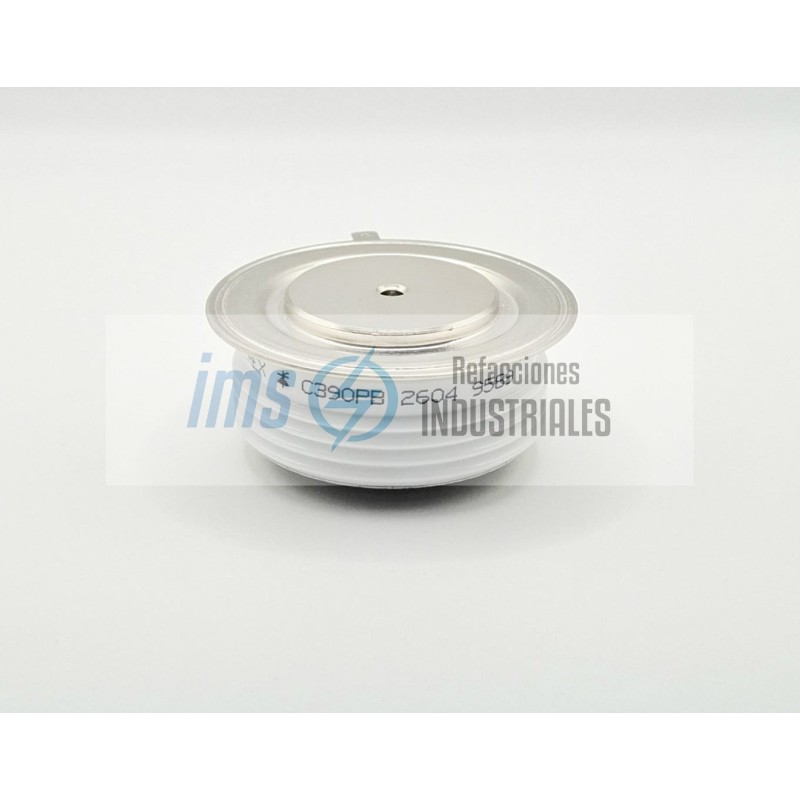

El C390PB utiliza un encapsulado de tipo Press-Pak o Hockey Puck (disco de hockey), lo que define su método de instalación:

Sin Terminales de Tornillo: La conexión eléctrica y térmica se realiza mediante presión mecánica entre dos superficies de cobre planas y altamente pulidas (disipadores).

Montaje: Requiere una abrazadera de montaje especial que aplique una fuerza de compresión específica (medida en libras o kilonewtons) para garantizar que el contacto eléctrico sea total y la resistencia térmica sea mínima.

Enfriamiento por Doble Lado: Al ser un disco plano, puede disipar calor por ambas caras, lo que maximiza su eficiencia térmica en comparación con los módulos de base plana.

Debido a su enorme capacidad de corriente, el C390PB se encuentra en:

Rectificadores Industriales de Gran Escala: Utilizados en plantas de electroquímica o galvanoplastia.

Arrancadores Suaves de Motores (Soft Starters): Para motores de media tensión y alta potencia.

Sistemas de Soldadura de Resistencia: Donde se requieren miles de amperios en pulsos cortos y controlados.

Control de Hornos de Arco Eléctrico: Regulación de potencia en fundidoras de metales.

Cambiadores de Tomas de Transformadores: Conmutación de potencia en redes de distribución.
