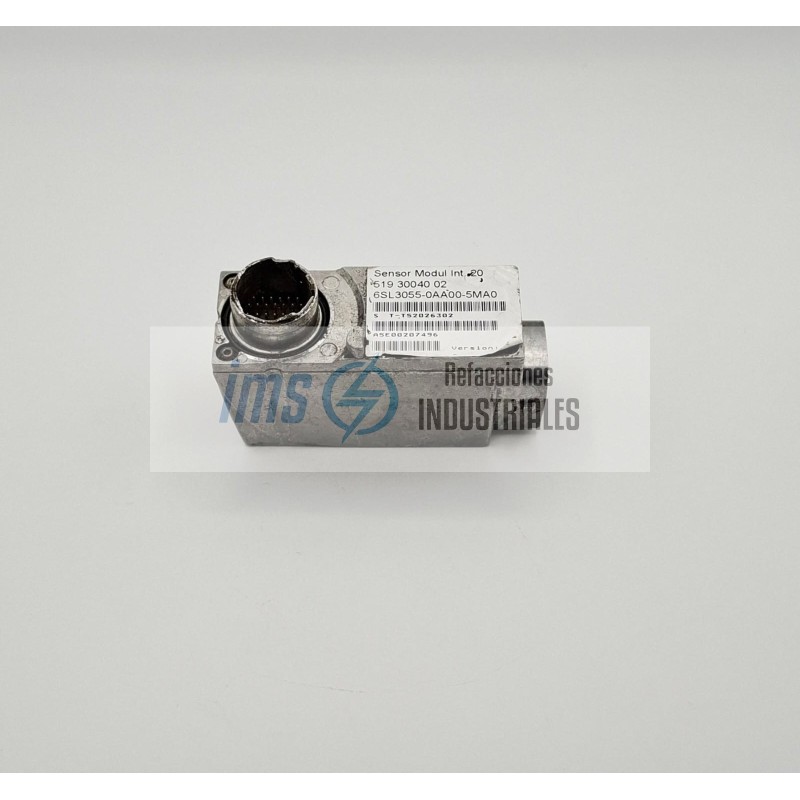

6SL3055-0AA00-5MA0

Módulo de Sensor Siemens SINAMICS SMC20

El SMC20 es una unidad de evaluación de señales de encoder diseñada para capturar señales incrementales de alta resolución (sin/cos 1 Vpp) y señales de encoders absolutos (EnDat 2.1). Su función es digitalizar estas lecturas y enviarlas a la Unidad de Control (CU) a través de la interfaz DRIVE-CLiQ.

Especificaciones Técnicas Detalladas

Interfaz de Comunicación: 1 puerto DRIVE-CLiQ (RJ45).

Entrada de Encoder: Conector sub-D de 15 polos (hembra).

Absolutos: EnDat 2.1.

Tensión de Alimentación: 24 V DC (vía DRIVE-CLiQ).

Consumo de Corriente: Máximo 0.35 A.

Grado de Protección: IP20 (requiere montaje en gabinete).

Fijación: Montaje en riel DIN estándar.

Funcionalidad y Ventajas

Conversión de Señal: Transforma señales analógicas sensibles al ruido en datos digitales robustos para largas distancias.

Integración Plug & Play: Al conectarse mediante DRIVE-CLiQ, el sistema SINAMICS reconoce automáticamente el módulo y los parámetros del encoder (si este último soporta placa de características electrónica).

Aislamiento Galvánico: Protege a la unidad de control de posibles picos de tensión provenientes del motor o del encoder.

Sistemas de Posicionamiento de Alta Precisión: Utilizado cuando el motor requiere un encoder de alta resolución (sen/cos) para lograr movimientos suaves y posicionamientos micrométricos en ejes CNC.

Motores de Terceros: Integración de servomotores que no son Siemens en un ecosistema SINAMICS S120, permitiendo que el variador lea el feedback de un motor ajeno.

Escalas Lineales: Lectura de reglas ópticas o escalas magnéticas externas en máquinas herramienta para compensar el error de holgura en el husillo.

Retroalimentación Remota: Situaciones donde el encoder está ubicado lejos del variador de frecuencia, utilizando el SMC20 cerca del motor para digitalizar la señal y evitar interferencias electromagnéticas.
