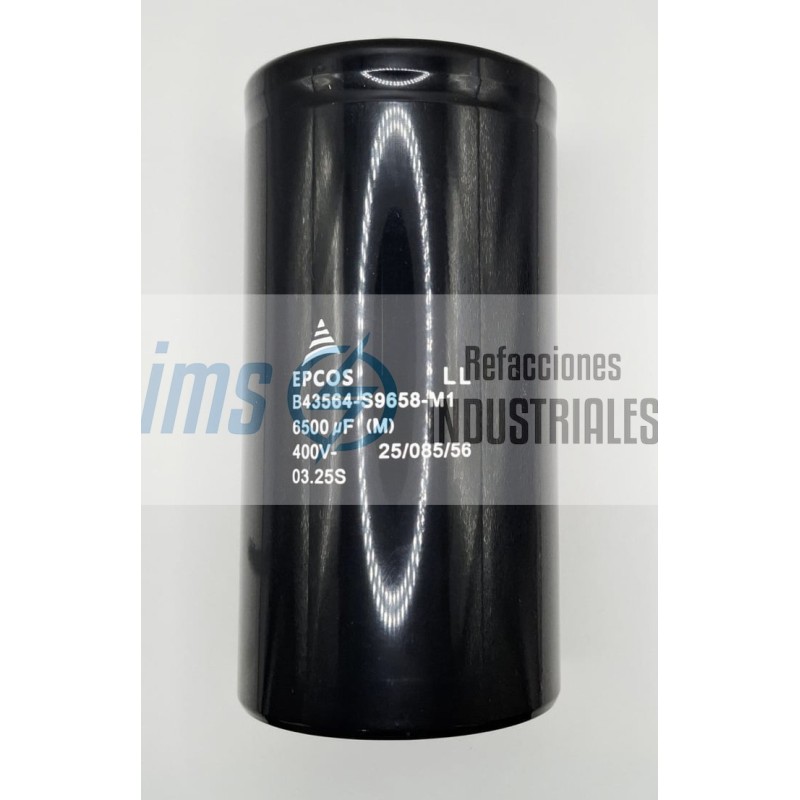

B43564-S9658-M1

El B43564-S9658-M1 (diseñado bajo ingeniería alemana de precisión por EPCOS, una marca insignia de TDK Corporation) es un capacitor electrolí

Este componente industrial rudo no es un capacitor electrolítico ligero de tarjeta ni un filtro de película plástica para motores; es un dispositivo de almacenamiento de energía masiva en Corriente Directa (CD). Pertenece a la serie B43564, altamente valorada en la industria de la electrónica de potencia por su fiabilidad extrema, su capacidad para soportar altísimas corrientes de rizado continuas y una vida útil prolongada bajo regímenes severos de calor y conmutación.

1. Desglose Estricto de la Nomenclatura EPCOS/TDK

Cada bloque alfanumérico grabado en el cilindro de aluminio protegido por una funda aislante de PVC indexa propiedades operacionales y de hardware fijadas bajo estrictas especificaciones de fábrica:

B43564 (Familia de Capacitores de Tornillo de Larga Vida): Identifica a la serie insignia de capacitores de aluminio con terminales de tornillo (Screw Terminal) que operan a temperaturas de hasta 85 grados Celsius, garantizando una vida útil prolongada (Long-life grade) de hasta 15,000 horas de marcha perenne bajo carga nominal.

-S9658 (Especificación de Diseño Especial / Custom - S): El identificador crucial de taller. La letra S indica que se trata de un modelo con especificaciones personalizadas (Custom Design) solicitado bajo requerimientos especiales de un fabricante de maquinaria original (OEM) o con calibraciones optimizadas de capacitancia, voltaje y resistencia serie equivalente (ESR) que no siguen el patrón comercial estándar directo de la serie convencional.

-M1 (Especificación de Tolerancia de Fábrica): La letra M certifica de forma estricta que posee una tolerancia estándar en su valor de capacitancia de mas/menos 20% a temperatura ambiente. El sufijo 1 indexa la configuración física de bornes superiores y el tipo de anclaje de seguridad (que puede incluir un tornillo espárrago roscado de fijación de base M12 o una abrazadera de anillo).

2. Datos Eléctricos de Fuerza y Gestión del Silicio de Potencia

Los capacitores de grado computación de EPCOS están calculados para blindar el Bus de CD (banco de almacenamiento) en sistemas expuestos a conmutaciones bruscas de corriente:

Tensión Nominal de Operación Ruda: Los capacitores de la familia B43564 operan habitualmente en rangos de tensión de aislamiento altos (desde 350V hasta 450V o 500V CA/CD). Esto los hace la refacción de stock mandatoria para planchar el bus de capacitores en inversores alimentados por líneas trifásicas comerciales de 380V a 480V CA.

Resistencia Serie Equivalente (ESR) Extremadamente Baja: Gracias a su tecnología interna de grabado de placas de aluminio de alta pureza y papel electrolítico optimizado, la ESR se mantiene en fracciones de miliohmios. Esto minimiza las pérdidas internas por calor inducido (efecto Joule), impidiendo el secado prematuro del electrolito húmedo interno.

Válvula de Seguridad Contra Sobrepresión Integrada: La tapa fenólica superior aloja una membrana o tapón de caucho vulcanizado diseñado para liberar de forma controlada la presión si el capacitor es sobrecargado térmicamente de forma extrema, evitando la explosión violenta del bote de aluminio.

3. Interfaces de Conexión y Polaridad Rígida en Corriente Directa

El capacitor presenta en su tapa superior dos bornes metálicos circulares con insertos roscados hembra para tornillos de apriete fino. Al tratarse de un capacitor electrolítico puro, posee una polaridad rígida y obligatoria (mas / menos) estampada en las marcas del chasis:

Terminal de Polo Positivo (+ / Anodo): Conexión física a la barra de cobre o cable proveniente de la salida positiva del puente de diodos rectificadores de fuerza.

Terminal de Polo Negativo (- / Cátodo): Conexión al cable o barra de retorno del bus negativo común de CD.

Tornillos de Fuerza: Utiliza pernos roscados métricos (generalmente M5 o M6 según el diámetro del bote) para fijar rígidamente las zapatas de ojo, asegurando un contacto plano que evite puntos de alta temperatura localizados.

Debido a su alta densidad de almacenamiento y durabilidad extrema, el capacitor EPCOS es la refacción central en:

Filtrado del Bus de CD en Variadores de Frecuencia de Gran Caballaje: Elemento maestro colocado en paralelo con múltiples capacitores idénticos para suavizar el voltaje rectificado en variadores que controlan motores trifásicos grandes en extrusoras de plástico y siderurgias.

Inversores de Soldadura Ruda y Cortadoras por Plasma: Banco de energía encargado de acumular la corriente necesaria para proveer un arco eléctrico de soldadura totalmente estable.

Sistemas de Tracción Eléctrica y Elevadores Industriales: Amortiguamiento y absorción de las corrientes regenerativas dinámicas inducidas por los motores durante las fases de frenado bajo cargas pesadas.

Sistemas de Energía Solar y Convertidores Eólicos: Componente de acoplamiento de tensión en inversores centrales de generación limpia.
