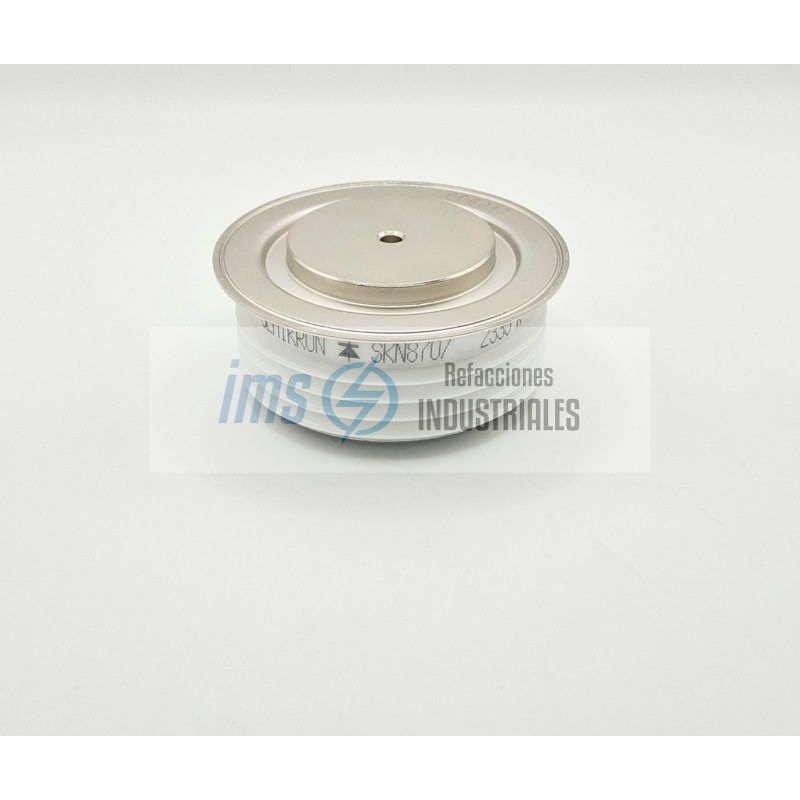

SKN870/12

El SKN870/12 es un diodo de rectificació

Este utiliza una cápsula tipo Capsule o Hockey Puk, lo que permite una refrigeración por ambos lados para manejar corrientes extremadamente altas.

Voltaje Inverso Pico Repetitivo VRRM: 1200 V,Voltaje máximo de bloqueo en estado inverso.

Corriente Directa Media IF(AV): 870 A, A una temperatura de cápsula Tc?=100°C.

Corriente Directa Eficaz (RMS) IFRMS: 1200 A, Valor eficaz máximo de corriente.

Corriente de Sobrecarga (Pico) IFSM: 11,500 A, Pulso único de 10ms a Tj?=180°C.

Voltaje Directo (Máx.) VF: 1.55 V, Caída de tensión a IF?=2400A.

Temperatura de la Unión Tj: -40 ... +180 °C, Rango de operación interna.

Encapsulado de Disco (Capsule): Este diseño no utiliza tornillos. Se monta comprimido entre dos disipadores de calor mediante una prensa de alta presión.

Refrigeración Doble: Al ser una cápsula plana, el calor se evacua por ambas caras del diodo, lo que duplica su eficiencia térmica en comparación con los diodos de perno.

Fuerza de Montaje: Para que el diodo funcione correctamente y no se queme, requiere una fuerza de compresión específica, típicamente entre 12 kN y 15 kN (Kilo-Newtons).

Construcción: Sello cerámico-metal hermético que garantiza una fiabilidad excepcional en ambientes corrosivos o de alta vibración.

Debido a su capacidad de corriente de casi 1000A, este diodo se utiliza en:

Rectificadores de tracción: Para trenes, tranvías y vehículos mineros.

Electrólisis y Galvanoplastia: Procesos químicos que requieren miles de amperios de corriente continua.

Grandes cargadores de baterías: Para estaciones de energía o flotas submarinas/marítimas.

Soldadura por resistencia: Máquinas industriales de soldadura por puntos a gran escala.
