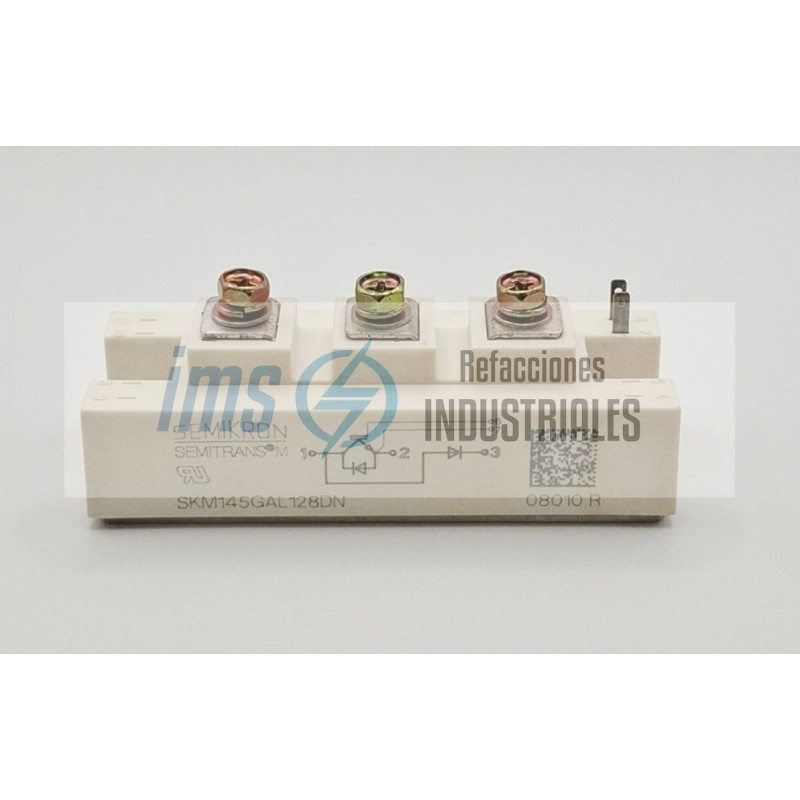

SKM145GAL128DN

El SKM145GAL128DN es un módulo IGBT (Transistor Bipolar de Puerta Aislada) de alta potencia fabricado por Semikron, diseñado para aplicaciones de conmutación de energía en entornos industriales. Este modelo pertenece a la familia SEMITRANS 2 y es ampliamente utilizado en variadores de frecuencia, fuentes de alimentación ininterrumpida (UPS) y sistemas de soldadura.

Especificaciones Técnicas Principales

Voltaje Máximo Colector-Emisor (Vces): 1200V. Esto permite su uso en redes industriales de 400V a 480V AC.

Corriente Nominal de Colector (Ic): 145A (medido a una temperatura de carcasa de 25 grados C) o aproximadamente 110A a 80 grados C.

Tecnología del Chip: Utiliza tecnología IGBT4 (Trench Field Stop), que ofrece pérdidas de potencia muy bajas y una alta robustez ante cortocircuitos.

Configuración: GAL (Ctropper de Chopper). Incluye un solo IGBT con un diodo de rotación libre (Freewheeling Diode) y un diodo inverso adicional, ideal para circuitos de frenado o convertidores específicos.

Caracterí

Aislamiento Térmico: La placa base de cobre está aislada eléctricamente de los terminales internos mediante cerámica de nitruro de aluminio (AlN), lo que permite montar el módulo directamente sobre un disipador de calor sin riesgo de choque eléctrico.

Baja Inductancia: El diseño interno está optimizado para reducir la inductancia parásita, lo que minimiza los picos de voltaje durante la conmutación rápida.

Temperatura de Operación: Puede operar de forma continua hasta los 150 grados C en la unión (Tj), ofreciendo un margen de seguridad térmica elevado.

Este módulo es un componente clave en:

Choppers de Frenado: Para disipar la energía regenerativa de motores en variadores de frecuencia.

Fuentes de Poder Conmutadas (SMPS): Para equipos industriales que requieren alta eficiencia.

Inversores Solares y Eólicos: Conversión de energía DC a AC en sistemas de energía renovable.

Accionamientos de Motores AC: Control de velocidad y torque en motores de inducción.
