SKM200GB128D
search
  • SKM200GB128D
  • SKM200GB128D

SKM200GB128D

103,50 $
Aucune taxe

MODULOS IGBT

Última actualización

DatasheetSKM200GB128D

220A/1200V/2U

SEMIKRON

Delivery time : 1-2 semanas.

Quantité
Rupture de stock

  Política de seguridad

(Los productos cuentan con garantía limitada, por favor revisa nuestras condiciones)

  Política de entrega

(Envíos de 1-2 días hábiles para productos de stock)

Features

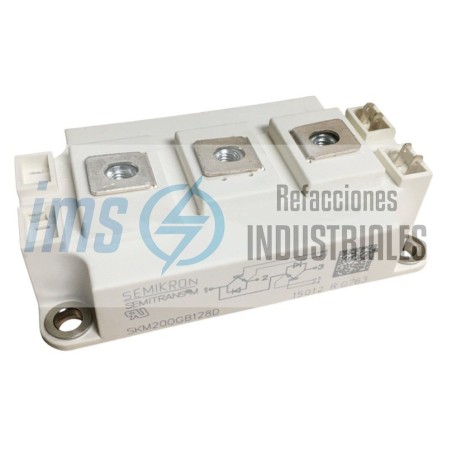

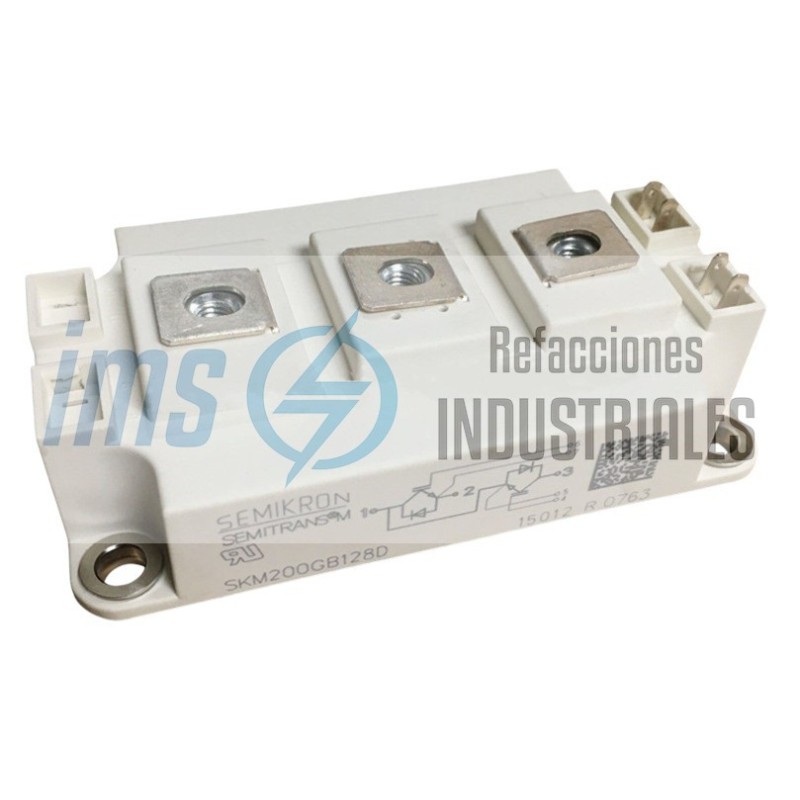

  • Módulo IGBT Semikron SKM200GB128D - Half-Bridge - 200A - 1200V
  • Módulo de potencia de la reconocida marca Semikron. Este integrado de potencia contiene dos transistores IGBTs y dos diodos de libre circulación (antiparalelo) en la configuración clásica de medio puente (Half-Bridge). Diseñado para aplicaciones de conmutación de alta potencia y frecuencia, como variadores de velocidad (VFD/Drives), inversores solares, fuentes de alimentación industriales y sistemas de tracción. Su capacidad de 200 Amperios y 1200 Voltios lo hace ideal para manejar cargas trifásicas de media y alta potencia con alta eficiencia y confiabilidad.
  • Marca: Semikron - Líder en tecnología de módulos de potencia.
  • Tipo: Módulo IGBT con diodos antiparalelo, configuración Half-Bridge.
  • Corriente Nominal (Ic @ 100°C/80°C Tcase): 200 Amperios (Valor típico especificado a una temperatura de caso elevada).
  • Voltaje Colector-Emisor (Vces): 1200 Voltios.
  • Configuración Interna: 2 IGBTs + 2 Diodos (Cada IGBT tiene su diodo antiparalelo integrado).
  • Aislamiento: El sustrato cerámico (ej. Al2O3 - Alúmina o AlN - Nitruro de Aluminio) proporciona aislamiento galvánico entre los semiconductores y el disipador de calor, permitiendo montar todos los módulos en un mismo disipador sin aislantes mica adicionales.
  • Características Eléctricas Relevantes (Valores típicos, consultar datasheet para valores exactos):
  • Voltaje de Saturación (Vce(sat)): Bajo (ej. ~2.0V) para reducir pérdidas en conducción.
  • Tiempos de Conmutación (ton/toff): Rápidos para permitir operación a frecuencias de conmutación medias/altas (hasta varios kHz).
  • Caída de voltaje del diodo (Vf): Baja.

Aplications

  • Variadores de Velocidad (VFD/Drives) para motores AC trifásicos.
  • Inversores para energías renovables (Solar, Eólica).
  • Sistemas de Alimentación Ininterrumpida (UPS) de alta potencia.
  • Equipos de soldadura industrial.
  • Control de motores en vehículos eléctricos e industriales (traction).
SKM200GB128D

Références spécifiques

MPN
SKM200GB128D
