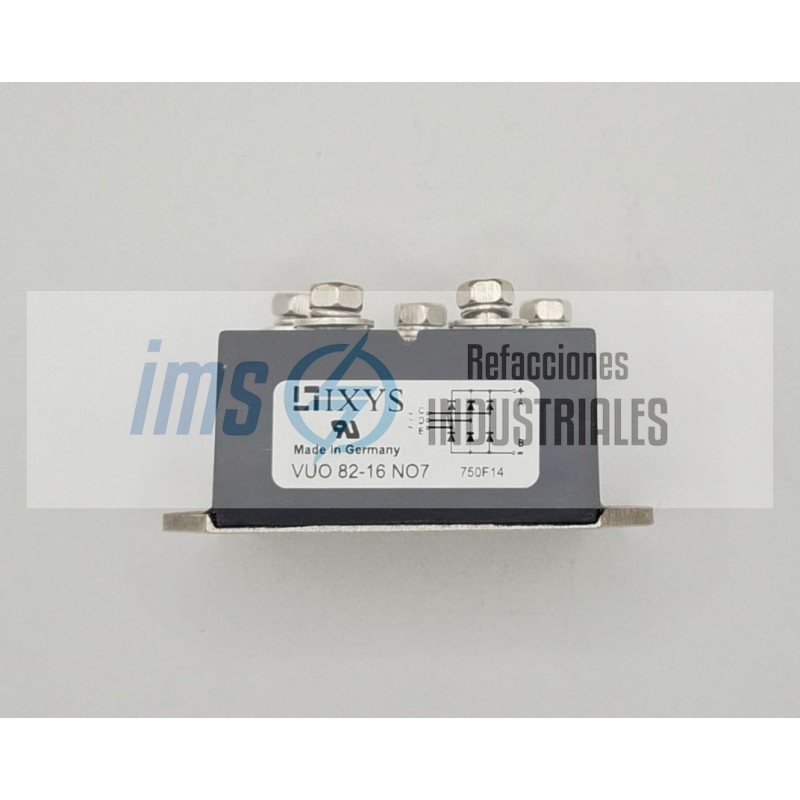

VUO82-16NO7

El VUO82-16NO7 de IXYS (ahora parte de Littelfuse) es un módulo puente rectificador de diodos trifásico de onda completa (Three Phase Bridge Rectifier Module), perteneciente a la serie VUO82, diseñado para la conversión de corriente alterna (AC) a corriente continua (DC) en etapas de potencia de alta exigencia, tales como variadores de frecuencia (VFD), fuentes de alimentación industriales, equipos de soldadura y sistemas de carga de baterías.

Encapsulado en la carcasa estándar PWS-E con placa base de cobre aislada mediante sustrato cerámico de alúmina (DCB - Direct Copper Bonded), este módulo ofrece una excelente transferencia térmica hacia el disipador y un aislamiento eléctrico de alta seguridad (3000 VAC RMS). Está dimensionado para manejar una corriente rectificada media de salida (IdAV) de hasta 88 A (a temperatura de carcasa TC = 100 °C) y una tensión inversa máxima repetitiva de pico (VRRM) de 1600 V, incorporando terminales planos tipo faston/orejeta de tornillo para una conexión eléctrica fiable y de baja inductancia parásita.

Specs

Fabricante: IXYS / Littelfuse

Modelo / Referencia: VUO82-16NO7 (VUO 82-16no7)

Código de Producto / UNSPSC: 32111500 (32111508 / Módulos de puente rectificador / Bridge Rectifier Modules)

Familia / Serie: Serie VUO82 (Módulos rectificadores trifásicos de onda completa)

Tipo de Componente: Módulo rectificador puente trifásico (Standard Recovery 3-Phase Diode Bridge)

Tipo de Montaje: Montaje directo sobre disipador térmico (Chassis / Heat Sink Mount) mediante tornillos métricos M5

Asignación de Interfaces y Conexión

Topología Interna: Puente rectificador trifásico de 6 diodos (B6U)

Terminales de Entrada (AC):

3 terminales marcados para fases de entrada: ~ (U, V, W)

Terminales de Salida (DC):

Terminal positivo (+) para el bus de continua

Terminal negativo (-) para el bus de continua

Tipo de Terminales: Conexiones planas para terminales de ojal/tornillo M5 o faston de potencia según la variante PWS-E

Desglose de la Nomenclatura

VUO: Rectificador trifásico de onda completa no controlado (3-Phase Bridge Rectifier)

82: Corriente media nominal de salida aproximada (en régimen estándar continuo)

-16: Tensión inversa de pico repetitiva máxima: 16 x 100 V = 1600 V (VRRM)

N: Configuración de diodos estándar de silicio (Standard Diodes)

O7: Código de encapsulado/formato constructivo PWS-E

Especificaciones Eléctricas de Operación

Tensión Inversa de Pico Repetitiva Máxima (VRRM): 1600 V

Tensión Inversa de Pico No Repetitiva (VRSM): 1700 V

Corriente Directa Rectificada de Salida (IdAV):

A TC = 100 °C: 88 A (onda completa, 120° rectangulares)

A TC = 110 °C: Aprox. 70 A

Corriente de Sobretensión Directa No Repetitiva (IFSM): Aprox. 750 A (50 Hz, pulso de 10 ms, senoidal a Tj = 45 °C)

Integral de Fusión Transitoria (I²t): Aprox. 2800 A²s (a 50 Hz, 10 ms, Tj = 45 °C)

Caída de Tensión Directa Máxima por Diodo (VF): Aprox. 1.15 V a 1.25 V (a IF = 150 A, Tj = 25 °C)

Corriente Inversa de Fuga Máxima (IR):

A Tj = 25 °C: Máximo 0.3 mA

A Tj = 150 °C: Máximo 5.0 mA (a VR = VRRM)

Aislamiento y Parámetros Térmicos

Tensión de Aislamiento Dieléctrico (VISOL): 3000 VAC RMS (50/60 Hz durante 1 minuto, terminales a placa base)

Tecnología de Aislamiento: Placa base de cobre soldada por unión directa (DCB)

Resistencia Térmica Unión a Carcasa (RthJC): Aprox. 0.90 K/W (por diodo) / 0.15 K/W (módulo completo)

Resistencia Térmica Carcasa a Disipador (RthCH): Aprox. 0.05 K/W (con pasta térmica aplicada)

Rango de Temperatura de Operación en Unión (Tj): -40 °C a +150 °C

Rango de Temperatura de Almacenamiento (Tstg): -40 °C a +125 °C

Construcción Mecánica y Dimensiones

Tipo de Encapsulado: PWS-E (envolvente plástica moldeada con base metálica aislada)

Material de la Carcasa: Resina epoxi moldeada autoextinguible (UL 94V-0)

Dimensiones Físicas: Aprox. 63 mm (largo) x 44 mm a 50 mm (ancho) x 25 mm a 30 mm (alto)

Par de Apriete de Montaje al Disipador (M5): 2.0 Nm a 2.5 Nm

Par de Apriete de Terminales de Potencia (M5): 2.0 Nm a 2.5 Nm

Peso Aproximado: Aprox. 180 g a 210 g

Condiciones Ambientales y Homologaciones

Distancias de Aislamiento en Aire y Superficial (Creepage / Clearance): > 10 mm

Normativas y Certificaciones: Reconocimiento UL (File E72873), directiva RoHS, marcado CE

Rectificación de entrada en variadores de frecuencia (VFD) e inversores industriales trifásicos de 380 V a 480 VAC.

Fuentes de alimentación conmutadas industriales de alta potencia y rectificadores para cargadores de baterías.

Rectificadores de puente en equipos de soldadura por arco y corte por plasma.

Control de excitación y alimentación de campos de motores en corriente continua.
