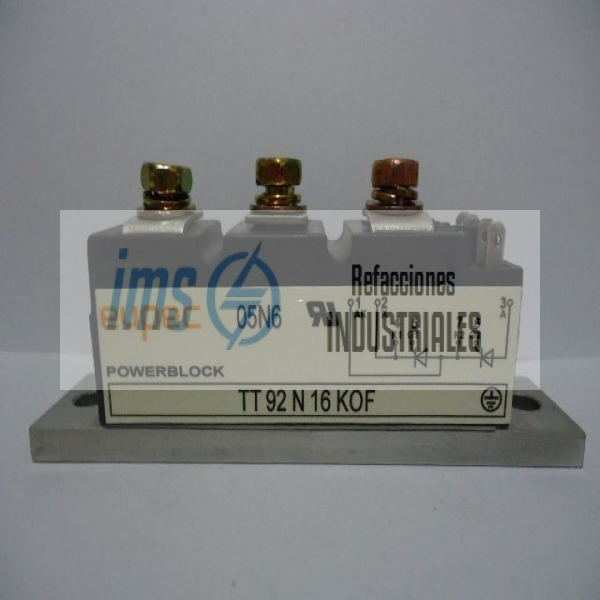

TT92N16KOF

El Infineon TT92N16KOF es un módulo de potencia industrial de base aislada que integra dos tiristores (SCR) conectados en serie. Este módulo está diseñado para el control de fase y conmutación electrónica de potencia en aplicaciones de rango medio, ofreciendo un excelente rendimiento térmico y una alta tolerancia a sobretensiones.

Especificaciones Eléctricas Principales

Corriente Nominal (Itav): 92 Amperios de corriente continua promedio, calculada a una temperatura controlada en la carcasa de unos 85°C.

Voltaje de Bloqueo Inverso Máximo (Vdrm/Vrrm): 1600 Voltios (1.6 kV). Esta capacidad le permite operar de forma segura en líneas industriales trifásicas comunes (380V, 440V y 480V AC), proporcionando un margen de seguridad robusto contra picos de tensión de la red.

Corriente de Sobrecarga Transitoria (Itsm): Capacidad para soportar picos repentinos de corriente de hasta 1750 Amperios durante un lapso máximo de 10 milisegundos (equivalente a un ciclo completo en una red de 50Hz).

Voltaje de Aislamiento: La base metálica está aislada eléctricamente del circuito de los tiristores mediante cerámica de nitruro de aluminio, soportando hasta 3000V AC eficaces por un minuto.

Características Físicas y Mecánicas

Encapsulado Modular: Se presenta en una carcasa plástica está

Base de Cobre: La placa inferior de contacto es de cobre puro para asegurar la menor resistencia térmica posible hacia el disipador de calor. Gracias al aislamiento interno, se puede atornillar directamente a la estructura metálica del gabinete sin riesgo de cortocircuitos.

Terminales: Cuenta con tres terminales superiores de tornillo para el circuito de potencia y terminales de tipo pestaña rápida (faston) para los cables de control (Gate/Compuerta y Cátodo auxiliar) de cada tiristor.

Diagrama de Conexiones Internas

El circuito interno del módulo viene preconfigurado de fábrica como un medio puente (dos SCRs en serie):

Terminal 1: Ánodo del Tiristor 1.

Terminal 2: Conexión central común (Cátodo del Tiristor 1 unido internamente al Ánodo del Tiristor 2). Suele utilizarse como la salida regulada de la rama.

Terminal 3: Cátodo del Tiristor 2.

G1 y K1: Compuerta (Gate) y Cátodo auxiliar del primer tiristor.

G2 y K2: Compuerta (Gate) y Cátodo auxiliar del segundo tiristor.

Para aplicaciones que controlan corriente alterna (AC) de onda completa, este módulo suele trabajar en pareja con otra unidad idéntica o realizar puentes externos para formar una configuración en paralelo inverso (antiparalelo).

1. Arrancadores Suaves (Soft Starters)

Se utiliza en el diseño de arrancadores estáticos para motores eléctricos trifásicos de rango medio (aproximadamente entre 25 y 50 HP). Controla el ángulo de disparo para elevar el voltaje de manera gradual durante el arranque del motor, reduciendo el estrés mecánico en las bandas o engranes y evitando caídas de tensión en la planta.

2. Control de Sistemas de Calentamiento Industrial

Funciona como un interruptor de estado sólido de alta potencia para regular bancos de resistencias eléctricas en hornos industriales, extrusoras de plástico, máquinas de termoformado y sistemas de sellado por calor.

3. Fuentes de Alimentación y Rectificadores Regulados

Se integra en puentes de rectificación controlada para aplicaciones de soldadura eléctrica industrial, cargadores de baterías de gran capacidad (como los de montacargas eléctricos) y sistemas de galvanoplastia.
