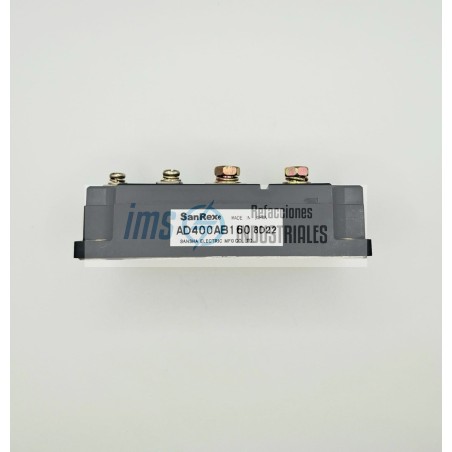

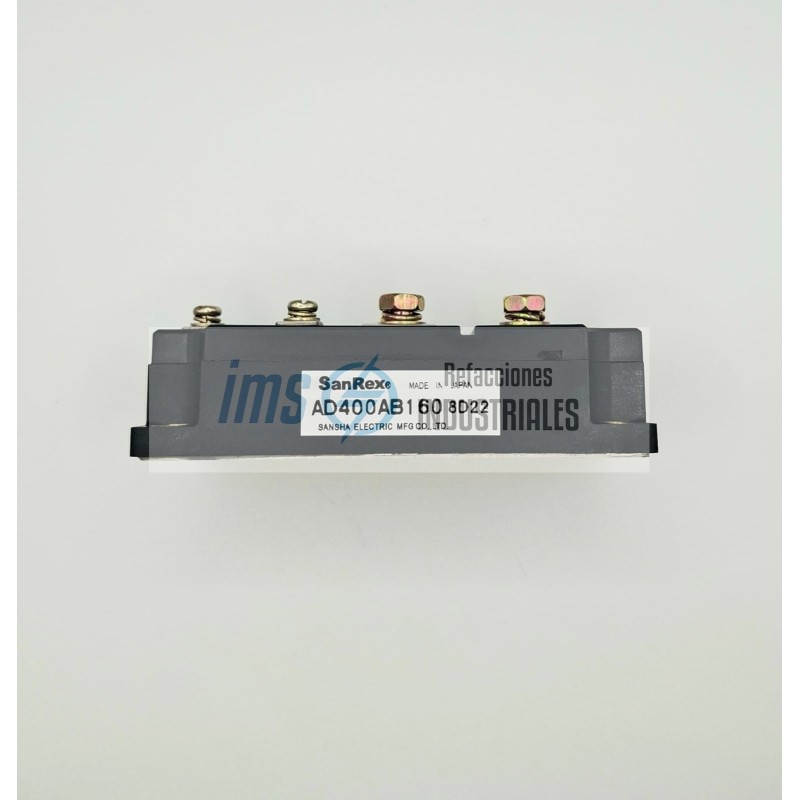

AD400AB160

El SanRex AD400AB160 es un módulo de potencia de diodos de recuperación suave (soft recovery) en configuración de cátodo común, diseñado para aplicaciones de rectificación de alta potencia y gestión de energía. Aunque a menudo se agrupa con los módulos IGBT en los catálogos por su factor de forma, técnicamente es un módulo de diodos rápidos de alta capacidad.

Especificaciones Eléctricas de Potencia

Voltaje Pico Repetitivo en Reversa (VRRM): 1600V. Esta alta clasificación de voltaje lo hace ideal para sistemas industriales que operan en líneas de 440V, 480V e incluso superiores.

Configuración: Dual / Cátodo Común. Contiene dos diodos interconectados internamente, compartiendo un terminal común (generalmente para aplicaciones de rectificación de onda completa).

Voltaje de Aislamiento (Viso): 2500V AC por un minuto, garantizando que el chasis del módulo esté eléctricamente aislado de los terminales activos.

Rendimiento de Conmutación y Recuperación

Recuperación Suave (Soft Recovery): Minimiza las interferencias electromagnéticas (EMI) y los picos de voltaje transitorios durante el apagado del diodo, protegiendo a los componentes sensibles como los IGBTs en el mismo circuito.

Baja Caída de Voltaje Directo (VFM): Optimizado para reducir las pérdidas por conducción, lo que mejora la eficiencia energética del sistema y reduce la generación de calor.

Características de Construcción y Montaje

Terminales: Terminales de tornillo de alta resistencia, claramente etiquetados para evitar errores de conexión.

Base Aislada: La placa base de metal está térmicamente acoplada pero eléctricamente aislada, lo que permite montar múltiples módulos en un solo disipador de calor común sin cortocircuitos.

Peso y Robustez: Diseñado para soportar vibraciones y ciclos térmicos extremos en entornos industriales pesados.

El AD400AB160 es un componente esencial en:

Fuentes de Poder para Soldadura: Rectificación de salida de alta corriente para soldadoras industriales (MIG/TIG/Arco).

Variadores de Frecuencia (VFD): Utilizado en la etapa de rectificación de entrada para convertir AC a DC.

Cargadores de Baterías Industriales: Gestión de carga para flotas de montacargas y sistemas de respaldo de energía.

Recubrimiento Electrolítico y Galvanoplastia: Suministro de corriente continua estable para procesos químicos.
