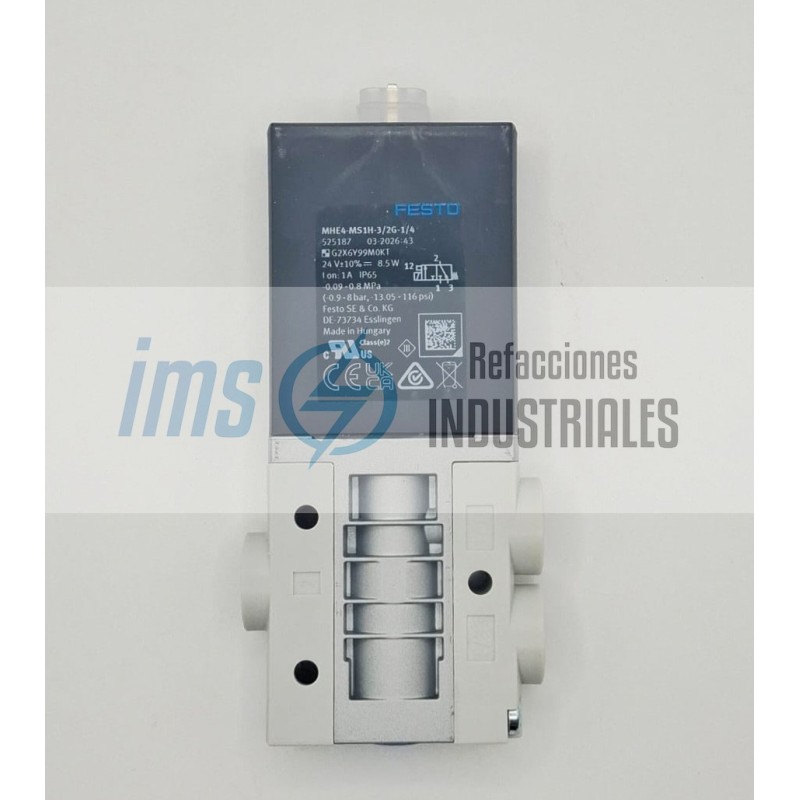

MHE4-MS1H-3/2G-1/4

La MHE4-MS1H-3/2G-1/4 de Festo es una electroválvula neumática de accionamiento directo y alta velocidad (fast-switching) de la serie MHE4. Con una función de 3/2 vías normalmente cerrada (NC), está

Su construcción compacta con asiento de disco (poppet valve) garantiza un sellado hermético y un accionamiento rápido sin necesidad de presión de pilotaje externa. Cuenta con conexiones roscadas G1/4 integradas directamente en el cuerpo de la válvula y está optimizada para el control de actuadores neumáticos de pequeño y mediano tamaño, sistemas de rechazo en líneas de inspección y dosificación precisa.

Specs

Marca / Fabricante: Festo

Número de Parte / Código: MHE4-MS1H-3/2G-1/4 (Número de artículo típico: 525187)

Familia / Serie: Válvulas de respuesta rápida MH4 / MHE4

Función de Válvula: 3/2 vías, monostable, normalmente cerrada (NC)

Principio de Construcción: Válvula de asiento (Poppet seat) de accionamiento directo

Tipo de Reset: Muelle neumático / mecánico

Especificaciones Neumáticas y Rendimiento

Conexión Neumática (Entrada/Salida/Escape): G 1/4 (rosca hembra)

Caudal Nominal Normalizado (Qn): ~1,000 l/min

Presión de Funcionamiento: -0.9 bar a 8 bar (apta para vacío y presión)

Tiempo de Respuesta a la Conexión (ON): ~5.0 ms

Tiempo de Respuesta a la Desconexión (OFF): ~4.5 ms

Frecuencia Máxima de Conmutación: Hasta 200 Hz

Medio de Funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4] (compatible con aire lubricado o sin lubricar)

Especificaciones Eléctricas

Tensión de Alimentación Típica: 24 VDC (±10%)

Consumo de Potencia:

Impulso de activación (holding/pickup power): Reducción de corriente integrada mediante electrónica de estado sólido

Mantenimiento: ~2.8 W a 24 VDC

Conexión Eléctrica: Conector plano / clavija para cable con conector rápido tipo MH

Propiedades Físicas, Materiales y Montaje

Ancho Nominal (Tamaño de la válvula): 18 mm

Diámetro Nominal de Paso (DN): 6 mm

Grado de Protección: IP65 (con conector montado)

Material del Cuerpo: Fundición inyectada de zinc / Aluminio

Material de Juntas: NBR (Goma de nitrilo)

Temperatura de Operación: -5 °C a +50 °C

Tipo de Montaje: Montaje individual en línea o sobre riel/placa colectora mediante taladros pasantes

Sistemas de clasificación y rechazo de alta velocidad en líneas de embotellado y empaque.

Posicionamiento y accionamiento de cilindros neumáticos de ciclo rápido.

Control de aire de soplado, limpieza rápida y sistemas de evacuación de virutas.

Módulos de automatización con requerimientos estricto de tiempo de respuesta ms.
