02AZD790F

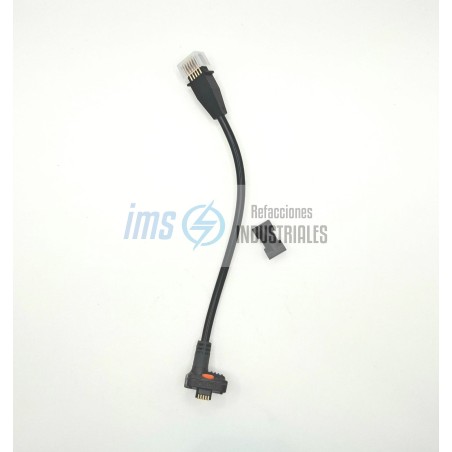

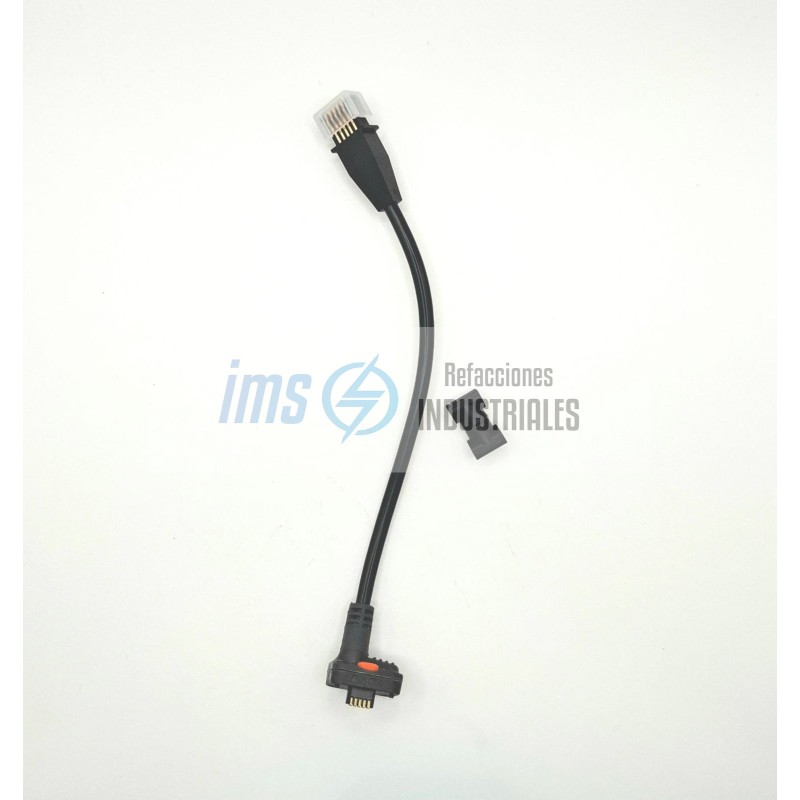

El Mitutoyo 02AZD790F es un cable de conexión especializado que forma parte del sistema de comunicación de datos U-WAVE, diseñado específicamente para integrar instrumentos de medición de precisión (como calibradores o micrómetros) a una red de transmisión inalámbrica.

Este cable actúa como la interfaz física entre el instrumento de medición Mitutoyo y el transmisor inalámbrico U-WAVE-T.

Tipo de Instrumento: Está diseñado para herramientas de medición que cuentan con la función de salida de datos Digimatic.

Compatibilidad de Conector: Este cable posee el conector tipo F, que es plano y cuenta con 10 pines. Es el estándar para la mayoría de los calibradores (pie de rey) digitales de Mitutoyo de las series 500, 550 y 551.

Longitud del cable: Aprox. 160 mm

Tipo de conector (Salida): Conector plano de 10 pines (Tipo F)

Tipo de conector (Entrada): Conector para transmisor U-WAVE-T

Peso: Aprox. 20 g

Grado de Protección: IP67 (Resistente al agua y al aceite cuando está conectado correctamente)

Botón de Datos: Incluye un interruptor integrado para enviar la medición manualmente.

Resistencia Industrial: Al contar con certificación IP67, el cable y sus conexiones están protegidos contra la entrada de polvo y pueden sumergirse temporalmente en refrigerantes o agua, lo cual es vital en entornos de mecanizado.

Integración Ergonómica: El diseño del cable permite que el transmisor U-WAVE-T se monte de forma compacta en la parte posterior del instrumento, evitando que el cable estorbe durante el proceso de medición.

Transmisión Confiable: Al utilizar el protocolo Digimatic de Mitutoyo, garantiza que los datos lleguen al software (como Excel o SPC) sin errores de transcripción manual.

Uso en el Sistema U-WAVE

Para que este cable funcione, necesitas el siguiente ecosistema de Mitutoyo:

Instrumento: Un calibrador Mitutoyo con puerto de salida de datos.

Cable: El modelo 02AZD790F que conecta el calibrador al transmisor.

Transmisor: Un módulo U-WAVE-T (se conecta al otro extremo de este cable).

Receptor: Un módulo U-WAVE-R conectado a la computadora vía USB.
