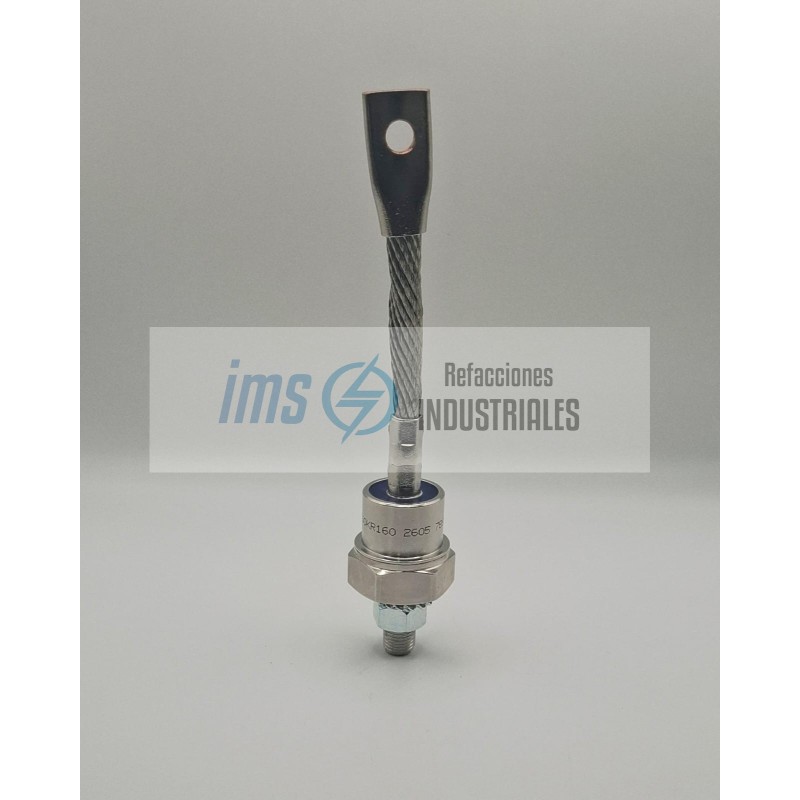

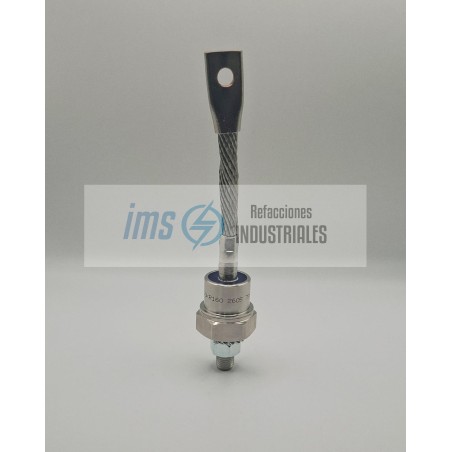

150KR160

El 150KR160 es un diodo rectificador de potencia estándar de polaridad inversa con montaje de tornillo (Stud Mount), diseñado originalmente por la prestigiosa firma norteamericana International Rectifier (IR) (cuya división de componentes pesados forma parte del catálogo global de Vishay Intertechnology).

Este componente funciona como una válvula de retención eléctrica unidireccional de alta capacidad. La presencia de la letra R en su código es el factor más crítico a tener en cuenta para su instalación, ya que define que la asignación física de sus polos (Ánodo y Cátodo) está completamente invertida en comparación con los diodos convencionales de tornillo.

1. Parámetros Eléctricos y Límites de Potencia

Las especificaciones de su pastilla interna de silicio puro determinan su alta capacidad de control de energía:

Voltaje Inverso de Pico Repetitivo (Vrrm): 1600 Voltios (V). El identificador 160 en la nomenclatura especifica este rango de tensión. Esto le otorga un margen de aislamiento dieléctrico extremadamente alto, ideal para operar de forma segura en líneas trifásicas pesadas de 440V, 480V y hasta 690V CA, tolerando picos transitorios y ruido de la red eléctrica sin sufrir rupturas de silicio.

Corriente de Sobrecarga Transitoria (Ifsm): Capaz de soportar picos instantáneos por cortocircuito de hasta 3,000 Amperios durante fracciones de segundo (un ciclo de 60 Hz), dándole tiempo de actuar a los fusibles de acción rápida antes de que el diodo se destruya.

2. El Significado Crítico de la Polaridad Inversa (R)

En los diodos de tornillo, la corriente eléctrica fluye siempre desde el Ánodo (Positivo) hacia el Cátodo (Negativo). La letra R modifica por completo la correspondencia física de estas terminales en el chasis del componente:

Diodo Estándar (150K160): El tornillo de cobre es el Ánodo (+) y el cable trenzado es el Cátodo (-). La corriente entra por el tornillo y sale por el cable.

Diodo Inverso (150KR160): La base roscada (el tornillo de cobre) funciona comercialmente como el Cátodo (Negativo), mientras que el cable grueso flexible superior es el Ánodo (Positivo). La corriente entra por el cable superior y sale por el tornillo hacia el disipador.

¿Por qué es útil combinar diodos estándar e inversos?

En el armado de puentes rectificadores (monofásicos o trifásicos), la mitad de los diodos deben enviar la corriente hacia la barra positiva común y la otra mitad debe recibirla desde la barra de retorno negativa. Al utilizar diodos de polaridad inversa (150KR160) junto con diodos de polaridad estándar (150K160), puedes atornillar físicamente tres diodos directamente a una sola placa o bloque de aluminio (que actuará como la salida o nodo común del circuito) sin provocar un cortocircuito entre las fases de entrada de Corriente Alterna.

3. Características de Construcción Mecánica

El componente cuenta con el encapsulado clásico industrial para alta potencia (DO-205AA / DO-8):

Perno Roscado de Cobre Sólido: La sección inferior cuenta con una rosca robusta (paso estándar de 1/2 pulgada - 20 UNF). Al ser de cobre puro, garantiza la menor resistencia eléctrica y térmica posible para transferir el calor interno hacia el exterior de forma masiva.

Terminal Flexible Trenzada: Incorpora un cable de cobre trenzado de gran calibre que termina en un ojo metálico para atornillarse a las barras de distribución o cables de fuerza de la máquina. Esta flexibilidad evita que las vibraciones mecánicas del taller fracturen la unión interna de silicio.

Cuerpo de Cerámica Hermética: La unión de silicio se encuentra encapsulada bajo una cubierta cerámica soldada de alta resistencia, proporcionando una total hermeticidad contra la humedad del ambiente, el polvo metálico y los aceites de planta.

Debido a su capacidad combinada de 150A y su aislamiento extremo de 1600V, el diodo IR 150KR160 se despliega en:

Puentes Rectificadores Trifásicos Industriales: Conversión de corriente alterna a corriente directa en fuentes de alimentación pesadas para plantas de galvanoplastia, electrólisis y anodizado de metales.

Máquinas de Soldar Eléctricas de Ciclo Pesado: Rectificación de la corriente de salida en soldadoras de arco industriales para lograr un arco de soldadura suave y constante.

Cargadores de Baterías de Alta Capacidad: Rectificación de potencia en sistemas de carga para bancos de baterías de montacargas eléctricos y sistemas UPS masivos.

Diodos de Carrera Libre (Free-Wheeling Diodes): Protección contra picos de voltaje inducidos por el apagado de bobinas inductivas masivas, como electroimanes de grúas de chatarra o embragues magnéticos gigantes.

Etapa Frontal de Variadores de Frecuencia (VFD): Rectificación fija de las líneas de alimentación comerciales para alimentar el banco de capacitores del bus de CD en inversores medianos y grandes.
