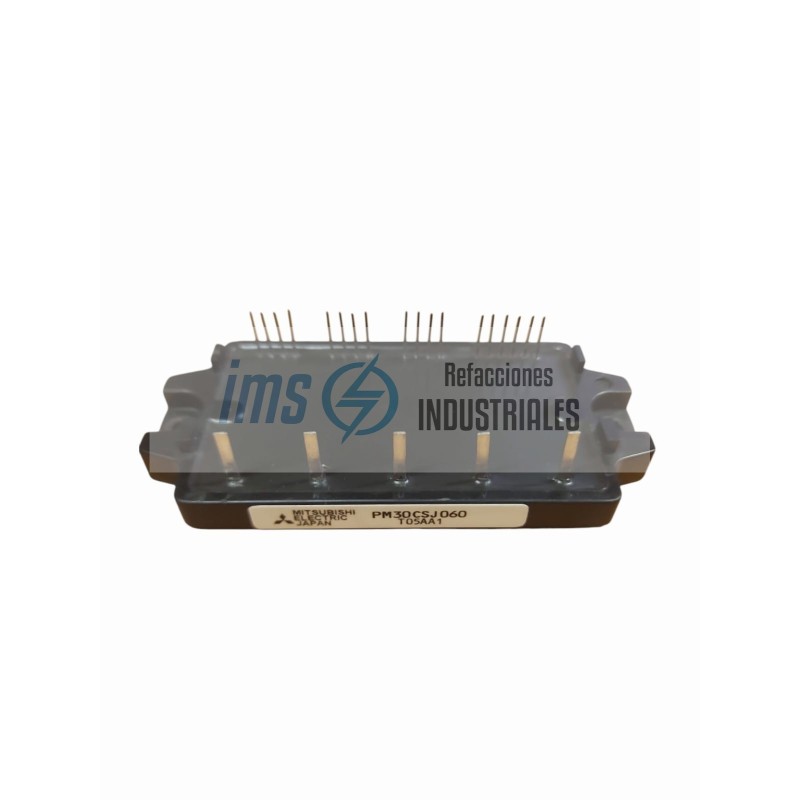

PM30CSJ060

El PM30CSJ060 de Mitsubishi Electric es un Módulo de Potencia Inteligente (IPM - Intelligent Power Module) de la serie Intellimod. Este dispositivo combina en un solo encapsulado un puente inversor trifásico de IGBTs junto con circuitos integrados de control y protección.

A diferencia de un módulo IGBT estándar, este mó

Especificaciones Eléctricas Principales

Configuración: Puente inversor trifásico (6 IGBTs) más un diodo de libre circulación para cada uno.

Tensión Máxima (Vces): 600 V.

Corriente de Colector (Ic): 30 A (a una temperatura de carcasa de 25 °C).

Frecuencia de Conmutación: Optimizado para operar hasta 20 kHz, lo que permite un control silencioso de motores.

Voltaje de Control (Vd): Requiere una fuente de 15 V CC para alimentar la lógica interna.

Funciones de Protección Inteligente

Lo que define a este módulo es su capacidad para protegerse a sí mismo de fallas comunes que destruirían un IGBT convencional:

Protección contra Cortocircuito (SC): Monitorea la corriente y apaga los IGBTs si detecta una carga excesiva.

Protección contra Sobrecalentamiento (OT): Incluye un sensor de temperatura interno que envía una señal de falla si el módulo excede los límites seguros.

Protección por Bajo Voltaje (UV): Si el voltaje de alimentación de control (15V) cae por debajo de un nivel crítico, el módulo se bloquea para evitar una conmutación ineficiente.

El PM30CSJ060 de Mitsubishi Electric es un Módulo de Potencia Inteligente (IPM - Intelligent Power Module) de la serie Intellimod. Este dispositivo combina en un solo encapsulado un puente inversor trifásico de IGBTs junto con circuitos integrados de control y protección.

A diferencia de un módulo IGBT estándar, este mó

1. Especificaciones Eléctricas Principales

Configuración: Puente inversor trifásico (6 IGBTs) más un diodo de libre circulación para cada uno.

Tensión Máxima (Vces): 600 V.

Corriente de Colector (Ic): 30 A (a una temperatura de carcasa de 25 °C).

Frecuencia de Conmutación: Optimizado para operar hasta 20 kHz, lo que permite un control silencioso de motores.

Voltaje de Control (Vd): Requiere una fuente de 15 V CC para alimentar la lógica interna.

2. Funciones de Protección Inteligente

Lo que define a este módulo es su capacidad para protegerse a sí mismo de fallas comunes que destruirían un IGBT convencional:

Protección contra Cortocircuito (SC): Monitorea la corriente y apaga los IGBTs si detecta una carga excesiva.

Protección contra Sobrecalentamiento (OT): Incluye un sensor de temperatura interno que envía una señal de falla si el módulo excede los límites seguros.

Protección por Bajo Voltaje (UV): Si el voltaje de alimentación de control (15V) cae por debajo de un nivel crítico, el módulo se bloquea para evitar una conmutación ineficiente.

3. Casos de Uso y Aplicaciones

Este módulo es ideal para el control de movimiento de media potencia donde el espacio y la confiabilidad son clave:

Variadores de Frecuencia (VFD) Pequeños: Control de velocidad para motores de inducción de hasta 2.2 kW (3 HP).

Servodrives de Precisión: Aplicaciones en robótica y máquinas de empaque.

Sistemas de Aire Acondicionado: Control de compresores tipo Inverter en unidades comerciales e industriales ligeras.

Bombas de Agua de Alta Eficiencia: Utilizadas en sistemas de presión constante.
