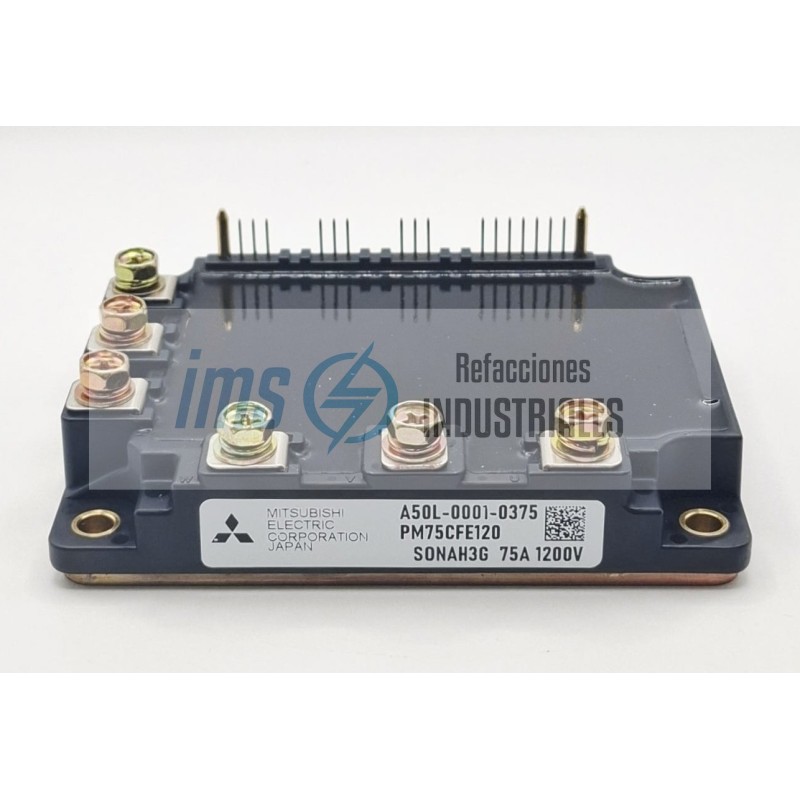

El PM75CFE120 es un Módulo de Potencia Inteligente (IPM - Intelligent Power Module) de alta integración, diseñado y fabricado en Japón por Mitsubishi Electric (comúnmente distribuido en consorcio industrial con Powerex y utilizado de forma nativa como refacción original por fabricantes de maquinaria CNC como Fanuc, bajo el número de parte alterno A50L-0001-0375).

A diferencia de los módulos IGBT estándar que solo contienen los transistores de silicio desnudos, la serie Intellimod de Mitsubishi integra en un solo chasis tanto la etapa inversora de potencia como los circuitos electrónicos de protección y compuertas de disparo, optimizando el espacio dentro de los variadores y protegiéndose de forma autónoma ante fallas eléctricas destructivas.

1. Desglose Técnico de la Nomenclatura (Límites de Operación)

Cada sección del código grabado en la carcasa plástica detalla un límite crí

PM (Intelligent Power Module): Identifica a la familia de módulos inteligentes Intellimod de Mitsubishi con lógica de control integrada.

75 (Capacidad de Corriente Nominal): Está diseñado para conducir y conmutar una corriente de colector continua de hasta 75 Amperios (A) operando a temperaturas industriales óptimas en el disipador.

CFE (Topología de Circuito y Encapsulado): Especifica la configuración física interna del silicio. Típicamente corresponde a un arreglo de Inversor Trifásico de 6 pulsos (6-Pack) optimizado para la conmutación a frecuencias elevadas (hasta 20 kHz) con muy bajas pérdidas de energía.

120 (Clasificación de Voltaje de Ruptura): Los transistores IGBT soportan una tensión máxima de bloqueo de 1200 Voltios (V). Esto califica al módulo para operar con total margen de seguridad en máquinas conectadas a redes trifásicas industriales estándar de 380V, 440V y 480V CA, tolerando las elevadas tensiones del Bus de Corriente Directa.

2. Circuitos de Protección Integrados (Inteligencia a Bordo)

El valor de ingeniería del PM75CFE120 radica en que su tarjeta de control interna monitorea constantemente el estado físico de los transistores de potencia, desconectando el disparo de forma inmediata e iluminando un pin de Falla de Salida (Fo - Fault Output Signal) si detecta cualquiera de las siguientes anomalías:

Protección contra Cortocircuito (SC) y Sobrecorriente (OC): Si los cables del motor se van a tierra o sufren un cortocircuito entre fases, el módulo bloquea los transistores en microsegundos, antes de que el silicio se perfore por corriente masiva.

Protección contra Sobrecalentamiento (OT): Aloja un termistor NTC interno acoplado directamente al sustrato del silicio. Si los ventiladores del variador fallan y la temperatura del módulo supera el límite seguro, este se apaga de forma autónoma.

Bloqueo por Bajo Voltaje (UVLO - Under Voltage Lockout): Si el voltaje de alimentación auxiliar (de las compuertas de control, típicamente de 15V) cae por debajo del nivel óptimo, el circuito impide el disparo de los IGBTs, evitando que operen en la zona lineal, lo que los derretiría en pocos milisegundos.

Debido a su combinación de 75A, 1200V y electrónica de protección integrada, este módulo es el corazón de potencia en:

Servodrives y Spindle Drives de Máquinas CNC (Fanuc / Mitsubishi): Control preciso de velocidad, torque y posicionamiento en los motores de los ejes (X, Y, Z) y el motor principal del husillo en centros de maquinado y tornos de control numérico.

Variadores de Frecuencia Pesados (VFD): Etapa inversora en variadores compactos de gama premium de 11 kW a 15 kW (15 HP a 20 HP) encargados de mover extrusoras de plástico, compresores de tornillo y mezcladoras.

Sistemas de Elevadores y Montacargas Industriales: Controladores de tracción síncrona que exigen arranques suaves a torque completo y frenados dinámicos seguros.

Inversores de Energí
