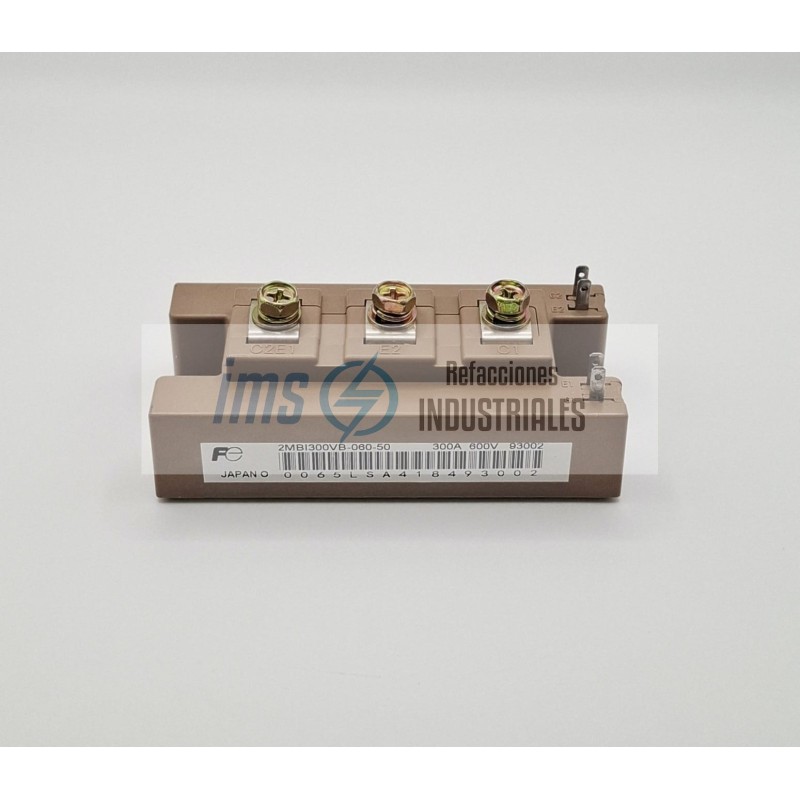

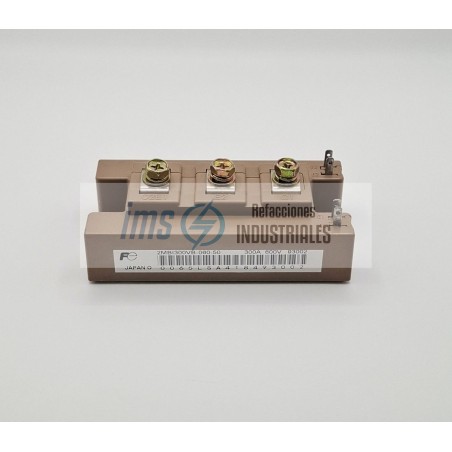

2MBI300VB-060-50

El Fuji Electric 2MBI300VB-060-50 es un módulo de potencia IGBT (transistor bipolar de puerta aislada) de alto rendimiento perteneciente a la serie V. Este dispositivo está diseñado en una configuración de medio puente (Dual-Pack), integrando dos IGBTs con sus respectivos diodos de recuperación rápida en un solo paquete robusto y compacto.

Especificaciones Eléctricas Principales

Tensión Colector-Emisor (Vces): Soporta hasta 600 Voltios, lo que lo hace ideal para aplicaciones en redes de baja tensión y sistemas de corriente continua.

Corriente Nominal de Colector (Ic): Capacidad de manejar hasta 300 Amperios de forma continua a una temperatura controlada de 80 grados Celsius.

Vcesat (Voltaje de saturación): Diseñado para ofrecer pérdidas por conducción extremadamente bajas, lo que mejora la eficiencia térmica del sistema global.

Tecnología IGBT de 6ta Generación: Utiliza la tecnología V-Series de Fuji Electric, que optimiza el equilibrio entre la velocidad de conmutación y la robustez contra cortocircuitos.

Características de Diseño y Protección

Baja Inductancia Interna: El diseño del módulo minimiza la inductancia parásita, lo que reduce los picos de sobretensión durante las conmutaciones de alta velocidad.

Diodo de Recuperación Suave: Incluye diodos FWD (Free Wheeling Diodes) integrados con características de recuperación suave para reducir el ruido electromagnético (EMI).

Placa Base Aislada: Cuenta con una placa base de cobre aislada eléctricamente, lo que permite el montaje directo sobre un disipador de calor compartido sin necesidad de aislantes adicionales.

Rango de Temperatura: Capaz de operar de manera segura con una temperatura de unión de hasta 150 grados Celsius.

Características Físicas y Montaje

Tipo de Encapsulado: Formato estándar de la industria para módulos de 300A, facilitando su integración en diseños mecánicos existentes.

Terminales de Potencia: Conexiones mediante tornillos de alta resistencia para garantizar un contacto firme con barras de cobre o terminales de cable de gran calibre.

Terminales de Control: Pines dedicados para la señal de puerta (Gate) y emisor auxiliar, permitiendo una conexión limpia hacia la tarjeta de disparo (Gate Driver).

El 2MBI300VB-060-50 es un componente esencial en equipos que requieren una gestión de energía eficiente y confiable:

Sistemas de Alimentación Ininterrumpida (UPS): Etapas de potencia para sistemas críticos de respaldo de energía.

Fuentes de Alimentación Industriales: Equipos de rectificación y conversión de alta potencia.

Soldadura Electrónica: Máquinas de soldar por arco que demandan ciclos de trabajo pesados.

Cargadores de Baterías de Alta Capacidad: Utilizados en sistemas de tracción eléctrica liviana o bancos de baterías industriales.
