SKM195GAL126DP

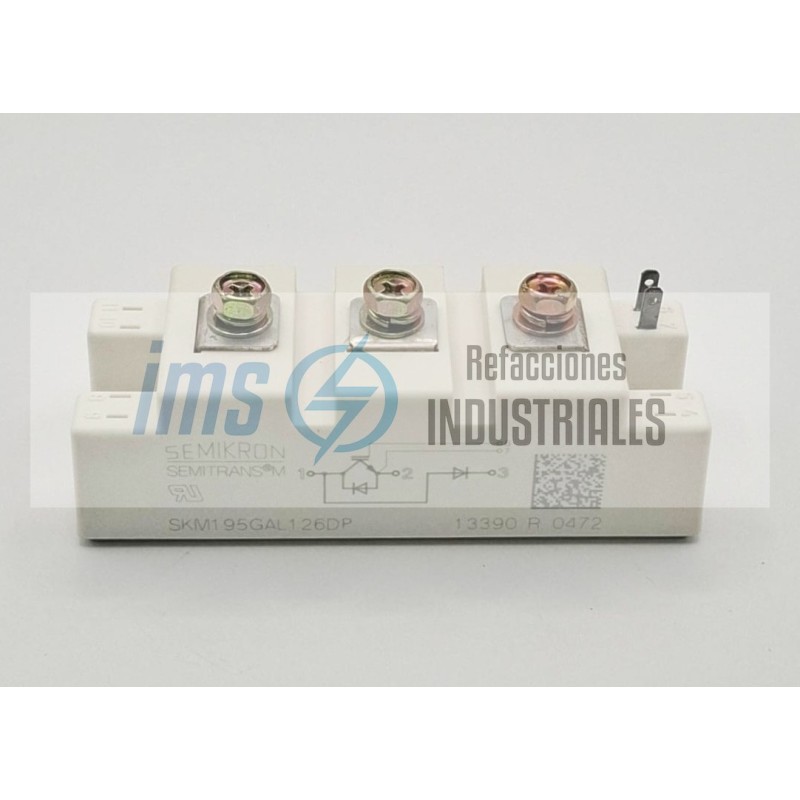

El SKM195GAL126DP es un módulo de potencia IGBT de alto rendimiento fabricado por Semikron. Pertenece a la familia SEMITRANS 2, un estándar de la industria por su robustez mecánica y facilidad de montaje en aplicaciones de potencia media.

Este módulo tiene una configuración específica de Chopper de Freno (GAL), lo que significa que está diseñado para gestionar el exceso de energía en sistemas de movimiento.

Especificaciones Técnicas Principales

Corriente de Colector (Ic): 195 Amperios (a una temperatura de carcasa de 25°C) o aprox. 150A a 80°C.

Voltaje Máximo (Vces): 1200 V.

Vce(sat): Voltaje de saturación muy bajo (aprox. 1.85V), lo que reduce el calor generado durante la conducción.

Diodo Inverso (CAL): Incluye un diodo de alta velocidad (tecnología CAL - Controlled Axial Lifetime) con excelente comportamiento de recuperación suave, minimizando el ruido electromagnético.

Encapsulado: SEMITRANS 2, con placa base de cobre aislada para montaje directo en disipador.

Función del Chopper de Freno (GAL)

En un variador de frecuencia, cuando un motor desacelera rápidamente, actúa como un generador y devuelve energía al variador. Si esa energía no se libera, el voltaje del bus de corriente continua (DC Bus) sube peligrosamente.

El SKM195GAL126DP detecta el exceso de voltaje.

El IGBT interno se activa (cierra el interruptor).

La energía sobrante se desvía hacia una resistencia de frenado externa, donde se disipa en forma de calor.

Variadores de Frecuencia (VFD): Como unidad de frenado dinámico para motores de 30 kW a 55 kW.

Fuentes de Alimentación: En etapas de rectificación o conmutación donde se requiere un control de voltaje preciso.

Convertidores DC-DC: Utilizado en sistemas de energía solar o cargadores de baterías industriales.

Elevadores y Grúas: Para controlar el descenso de cargas pesadas de forma segura.
