FF300R12KE3

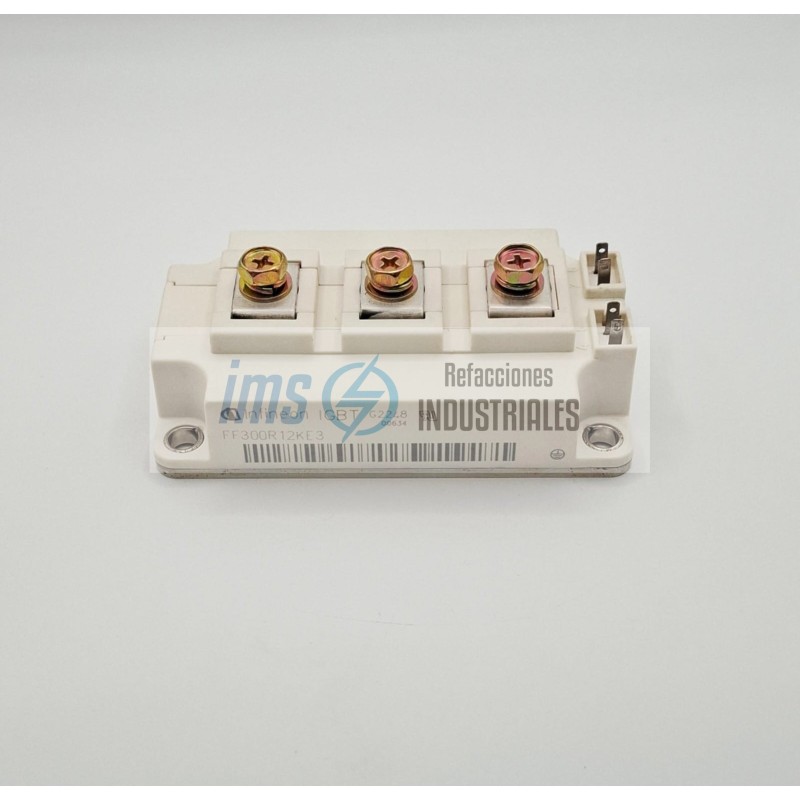

Módulo IGBT Infineon FF300R12KE3

El FF300R12KE3 es un módulo de transistor bipolar de puerta aislada (IGBT) de alta potencia perteneciente a la reconocida familia 62mm de Infineon. Este dispositivo está configurado como un medio puente (Dual Switch) y utiliza la tecnología IGBT3 con un concepto de Trinchera de Parada de Campo (Fieldstop Trench), lo que garantiza pérdidas por conmutación extremadamente bajas y una robustez superior en aplicaciones industriales pesadas.

Características Principales

Tecnología IGBT3: Ofrece una tensión de saturación muy baja y un comportamiento de conmutación suave, lo que reduce las interferencias electromagnéticas (EMI).

Configuración de Medio Puente: Integra dos unidades de IGBT con sus respectivos diodos de libre circulación (EmCon) en un solo paquete, ideal para inversores trifásicos.

Placa Base de Cobre: Diseñada para una transferencia térmica eficiente hacia el disipador, permitiendo una gestión de temperatura óptima en ciclos de trabajo continuos.

Encapsulado Estándar de 62mm: Cumple con las dimensiones universales de la industria, facilitando el reemplazo y la actualización de equipos existentes.

Especificaciones Eléctricas Nominales

Voltaje Colector-Emisor (Vces): 1200 Voltios (V)

Corriente de Colector Continua (Ic): 300 Amperios (A) a una temperatura de carcasa de 80 grados Celsius.

Corriente de Colector Pico (Icrm): 600 Amperios (A) (pulso repetitivo).

Voltaje Colector-Emisor de Saturación (Vce sat): Típicamente 1.70 Voltios (V) a 300 Amperios y 25 grados Celsius.

Corriente Directa del Diodo (If): 300 Amperios (A) continuos.

Voltaje de Aislamiento (Viso): 2500 Voltios AC (rms) durante 1 minuto.

Rango de Temperatura de Operación: De -40 hasta 125 grados Celsius (unión).

Detalles de Montaje y Conexión

Tipo de Carcasa: 62mm (Serie 62mm de Infineon).

Par de Apriete (Montaje): De 3 a 6 Newton-Metro (Nm).

Par de Apriete (Terminales): De 2.5 a 5 Newton-Metro (Nm).

Peso: Aproximadamente 340 gramos.

Este módulo es una pieza clave en sistemas de conversión de energía de media y gran escala, tales como:

Accionamientos de Motores AC: Variadores de frecuencia (VFD) de alto torque para minería y siderurgia.

Energía Solar y Eólica: Inversores centrales para plantas fotovoltaicas y generadores eólicos.

Sistemas de Alimentación Crítica: UPS industriales de gran capacidad y equipos de rayos X médicos.

Vehículos Eléctricos Pesados: Sistemas de tracción para autobuses o maquinaria de construcción.

Calentamiento por Inducción: Fuentes de alimentación conmutadas para fundición y tratamiento térmico.
