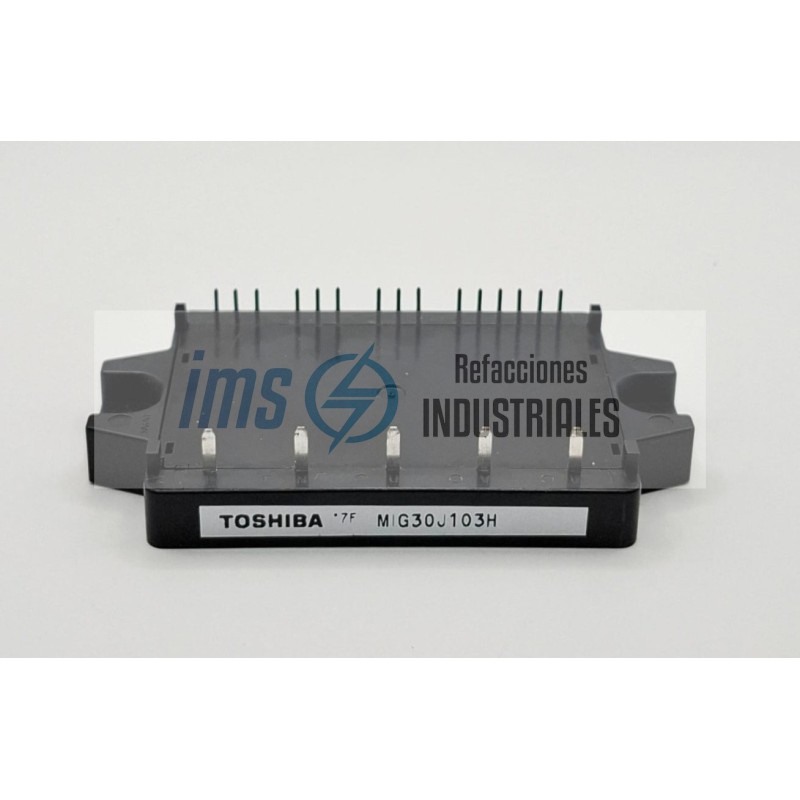

MIG30J103H

El MIG30J103H de Mitsubishi Electric / Toshiba es un módulo de potencia inteligente IPM (Intelligent Power Module) con topología de inversor trifásico de seis transistores IGBT (Three-Phase Bridge Inverter / Sixpack) alojado en un encapsulado compacto aislado para circuito impreso.

Diseñado para etapas de conversión y accionamiento de motores trifásicos de baja a media potencia, este dispositivo integra seis transistores IGBT de canal N con diodos de libre circulación antiparalelo de recuperación ultrarrápida (600 V / 30 A), junto con circuitos integrados de control de compuerta (Gate Drivers) y funciones de protección integral (bloqueo por subtensión, protección contra sobrecorriente y desconexión por sobretemperatura). Cuenta con una placa base metálica aislada galvánicamente hasta 2500 VAC para montaje directo sobre disipador de calor y terminales tipo pin para soldadura en PCB.

Specs

Fabricante: Mitsubishi Electric / Toshiba Semiconductor

Modelo / Referencia: MIG30J103H

Familia / Serie: Serie MIG / Compact Intelligent Power Modules (IPM)

Tipo de Componente: Módulo de potencia inteligente IPM inversor trifásico IGBT de 6 ramas (Sixpack IPM)

Desglose de la Nomenclatura

MIG: Módulo de potencia inteligente IGBT (Intelligent IGBT Module)

30: Corriente continua nominal de colector (30 A)

J: Tipo de topología (Inversor trifásico de 6 pulsos / Sixpack)

103: Código de tensión nominal de colector-emisor (600 V) y generació

H: Variante de velocidad de conmutación / pines para PCB

Especificaciones de Potencia del Inversor (IGBT Inverter)

Tensión Colector-Emisor (VCES): 600 V

Tensión de Alimentación del Bus de CC (VCC): Hasta 450 V (máximo transitorio recomendado)

Corriente Continua de Colector (IC a TC = 25 °C): 30 A

Corriente de Colector Pulsada de Pico (ICP): 60 A (pulso de 1 ms)

Tensión de Saturación Colector-Emisor (VCE sat típ.):

1.80 V a 2.30 V (a IC = 30 A, Tj = 25 °C)

2.10 V a 2.60 V (a IC = 30 A, Tj = 125 °C)

Potencia Total Disipada por Elemento (PC a TC = 25 °C): Aprox. 80 W a 100 W

Diodos Antiparalelo (FWD) - Tensión Directa (VF típ.): Aprox. 1.80 V a 2.20 V (a IF = 30 A)

Circuito de Control y Drivers Integrados

Tensión de Alimentación de Control (VD): 15 VDC (+/- 10%, rango de 13.5 V a 16.5 VDC)

Tensión de Entrada de Señal Lógica (VIN): Compatible con niveles TTL / CMOS (0 V a 5 V)

Circuitos de Protección Integrados:

Protección contra sobrecorriente (Overcurrent Protection - OC)

Protección contra cortocircuito (Short-Circuit Protection - SC)

Bloqueo por subtensión en circuito de control (Under-Voltage Lockout - UV)

Protección por sobretemperatura integrada (Over-Temperature Protection - OT)

Salida de Señal de Alarma (FO): Salida de colector abierto para notificación de fallos al microcontrolador/DSP

Aislamiento y Características Térmicas

Tensión de Aislamiento (VISOL): 2500 VAC (50/60 Hz, 1 minuto, base hacia terminales)

Temperatura de Operación de Unión (Tj): -20 °C a +125 °C / +150 °C

Temperatura de Almacenamiento (Tstg): -40 °C a +125 °C

Resistencia Térmica Unión a Carcasa por IGBT (Rth(j-c)): Aprox. 1.25 K/W a 1.50 K/W

Resistencia Térmica Unión a Carcasa por Diodo (Rth(j-c)): Aprox. 2.0 K/W a 2.5 K/W

Resistencia Térmica Carcasa a Disipador (Rth(c-s)): Aprox. 0.05 K/W (con pasta térmica)

Especificaciones Mecánicas y Constructivas

Tipo de Encapsulado: Módulo IPM compacto para inserción en placa

Tipo de Terminales: Pines de inserción para soldadura directa a PCB (Through-hole)

Placa Base: Placa de cobre/aluminio aislada galvánicamente

Dimensiones del Cuerpo: Aprox. 93 mm a 100 mm (largo) x 45 mm a 55 mm (ancho) x 15 mm a 20 mm (alto)

Par de Apriete Recomendado para Fijación (M4/M5): 1.5 Nm a 2.5 Nm

Peso Aproximado: 80 g a 120 g

Conformidad: Cumplimiento con RoHS

Variadores de frecuencia compactos y accionamientos de motores de CA de hasta 2.2 kW / 3.7 kW.

Servocontroladores y sistemas de posicionamiento para automatización industrial y robótica.

Control de compresores y ventiladores en unidades de aire acondicionado inverter (HVAC).

Fuentes de alimentación ininterrumpida (UPS) e inversores para sistemas de bombeo solar.
