SKM100GAL123D

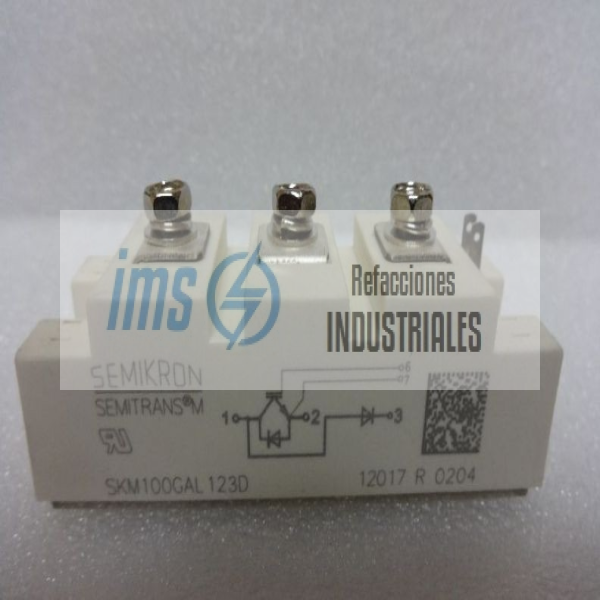

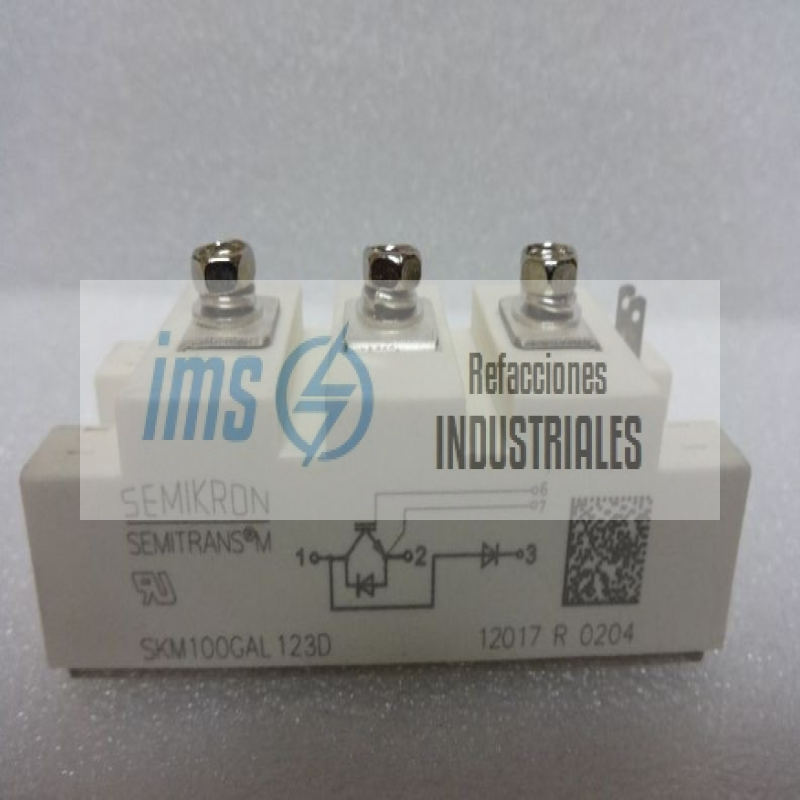

El módulo SKM100GAL123D de Semikron es un dispositivo semiconductor de potencia de la familia SEMITRANS 2. A diferencia de los módulos de medio puente estándar, el modelo GAL es un módulo de Chopper de Bajo Lado (Low-side Chopper), que integra un IGBT y un diodo de rotación libre (freewheeling diode) optimizado para aplicaciones específicas de conmutación.

Este módulo está

Voltaje Colector-Emisor (VCES): 1200 V.

Corriente de Colector (IC): * 100 A a una temperatura de carcasa de TC = 25°C.

75 A a una temperatura de operación nominal de TC = 80°C.

Corriente de Colector Pico (ICRM): 150 A (pulsos cortos).

Voltaje de Saturación (VCE(sat)): Típico de 2.1 V (a 75 A, 125°C), lo que indica una alta eficiencia térmica y bajas pérdidas por conducción.

Voltaje de Aislamiento (Visol): 2500 V AC (probado durante 1 minuto).

La denominación GAL es clave para entender su uso:

Estructura: Contiene un solo IGBT en la parte inferior (low side) y un diodo inverso rápido.

Diodo de Chopper: Incluye un diodo adicional de alta velocidad conectado para funcionar como rectificador en aplicaciones de convertidores DC-DC o frenado dinámico.

Tecnología de Chip: Utiliza tecnología IGBT Trench, que permite una conmutación mucho más rápida y suave, reduciendo las interferencias electromagnéticas (EMI).

Gracias a su configuración de chopper, es ideal para:

Choppers de frenado: Para disipar energía en variadores de frecuencia (VFD).

Convertidores DC-DC: Elevadores (Boost) o reductores (Buck) de alta potencia.

Fuentes de alimentación conmutadas (SMPS): Etapas de potencia primaria.

Sistemas de energía solar: Seguidores de punto de máxima potencia (MPPT).
