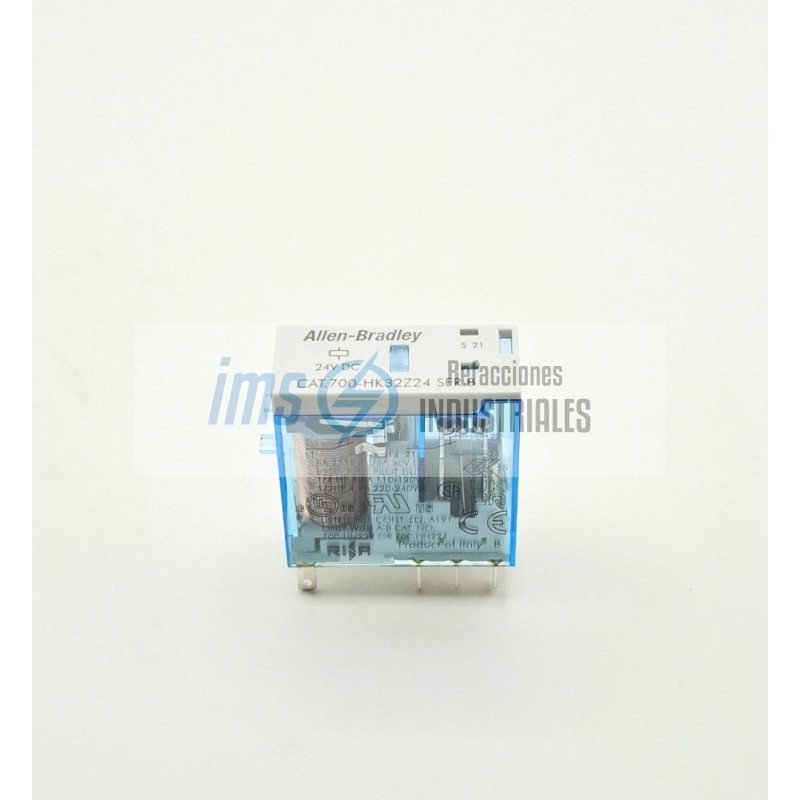

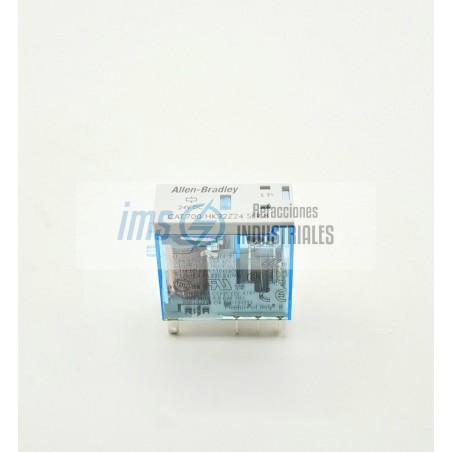

700-HK32Z24

El 700-HK32Z24 es un relevador de propósito general de la línea Allen-Bradley (Rockwell Automation), perteneciente a la serie 700-HK. Es un relevador de tipo Slim Line o de perfil delgado, diseñado para ahorrar espacio en rieles DIN y ofrecer una alta densidad de conmutación.

El código Z24 al final del modelo indica específicamente el voltaje de la bobina.

Voltaje de la Bobina: 24 V DC.

Rango de Operación: Típicamente entre el 80% y 110% del voltaje nominal.

Consumo de Potencia: Muy bajo, aproximadamente 0.4 W, lo que lo hace ideal para ser activado directamente por salidas de PLC.

Protección Integrada: Incluye un diodo de protección (supresor) integrado y un indicador LED de estado.

Configuración de Contactos: 2 PDTC (2 Form C - Dos polos, dos tiros).

Corriente Térmica Nominal (Ith): 8 Amperios.

Voltaje Máximo de Conmutación: 250 V AC / 125 V DC.

Material de los Contactos: Aleación de Plata (AgNi), ideal para cargas estándar.

Carga Mínima Recomendada: 5 V, 10 mA (para asegurar la limpieza de los contactos).

Diseño Intercambiable: El relevador es una unidad plug-in que se inserta en una base (socket). La base más común para este modelo es la 700-HN121.

Perfil Delgado: Con un ancho de aproximadamente 15.8 mm, permite instalar una gran cantidad de relevadores en un espacio reducido del tablero.

Vida Útil: * Mecánica: 10 millones de ciclos.

Eléctrica: 100,000 ciclos a carga nominal.

Grado de Protección: IP40 (protección contra polvo).

Multiplicació

Ló

Sistemas de Seguridad: Circuitos de enclavamiento simples.
