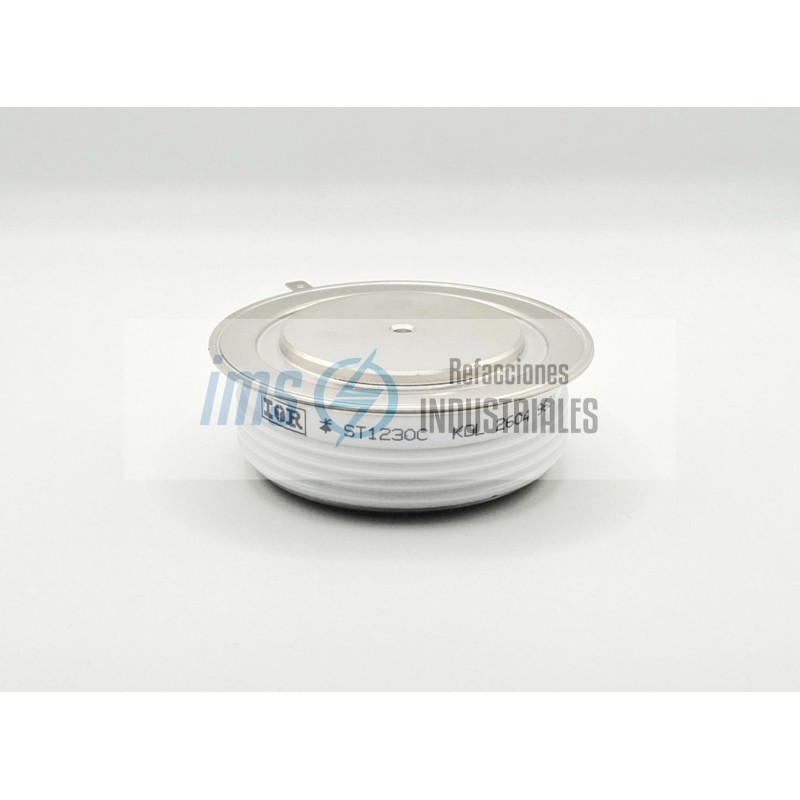

ST1230C14K0S/1006

El ST1230C14K0S/1006 es un tiristor (SCR) de alta potencia de la marca International Rectifier (ahora parte de Vishay/Infineon). Pertenece a la categoría de dispositivos de control de fase, diseñados para manejar corrientes masivas y voltajes elevados en aplicaciones industriales donde se requiere regular la energía eléctrica de forma precisa.

Este modelo utiliza el formato Hockey Puk (disco), lo que le permite una disipación térmica bidireccional extremadamente eficiente.

Especificaciones Técnicas Principales

Voltaje Máximo de Bloqueo (Vdrm/Vrrm): 1400V. Esto permite su uso en redes industriales de 380V, 440V y 480V AC con un margen de protección adecuado.

Corriente Promedio (It-avg): 1230A (calculado con una temperatura de carcasa de 55 grados).

Corriente Eficaz (It-rms): 2310A.

Corriente de Pico (Itsm): Hasta 20,800A (en un pulso único de 10ms).

Sufijo /1006: Esta terminación suele indicar una variante personalizada para un fabricante de equipo original (OEM) o una selección específica de parámetros de tiempo de apagado (tq) o sensibilidad de compuerta.

Construcción y Montaje

Al ser un tiristor de disco, su rendimiento depende directamente de la instalación mecánica:

Fuerza de Sujeción (Clamping Force): Requiere ser comprimido con una fuerza de entre 14.7 kN y 24.5 kN. Sin la presión correcta, el contacto eléctrico interno es deficiente, lo que provoca un sobrecalentamiento inmediato y la destrucción del disco.

Disipación de Calor: El calor se genera en la oblea de silicio interna y debe ser evacuado por ambas caras. Se instala entre dos bloques disipadores de aluminio o cobre.

Grasa Térmica: Es vital aplicar una capa muy fina y uniforme de compuesto térmico para llenar las micro-rugosidades de las superficies de contacto.

Funcionamiento en Control de Fase

Este SCR actúa como un interruptor electrónico que se puede encender en cualquier punto del ciclo de la onda de corriente alterna.

Ángulo de Disparo: Al retrasar el pulso en la compuerta (gate), se reduce el voltaje promedio enviado a la carga.

Aplicaciones:

Rectificadores para minería: Conversión de grandes cantidades de energía para procesos extractivos.

Cargadores de baterías de gran escala: Para sistemas de respaldo industriales.

Control de motores DC: Regulación de velocidad en motores de corriente continua de alta potencia.

Soldadura Industrial: Control de transformadores de soldadura por resistencia.

Rectificadores de Gran Escala: Convertidores de AC a DC para minería y fundición de metales.

Arrancadores Suaves (Soft Starters): Para motores industriales de alta tensión que requieren un arranque controlado para evitar picos de corriente.

Control de Hornos Eléctricos: Regulación de temperatura en procesos de tratamiento térmico industrial.

Transmisión de Energía (HVDC): En etapas de conversión de energía de alta potencia.
