25-0200-6500

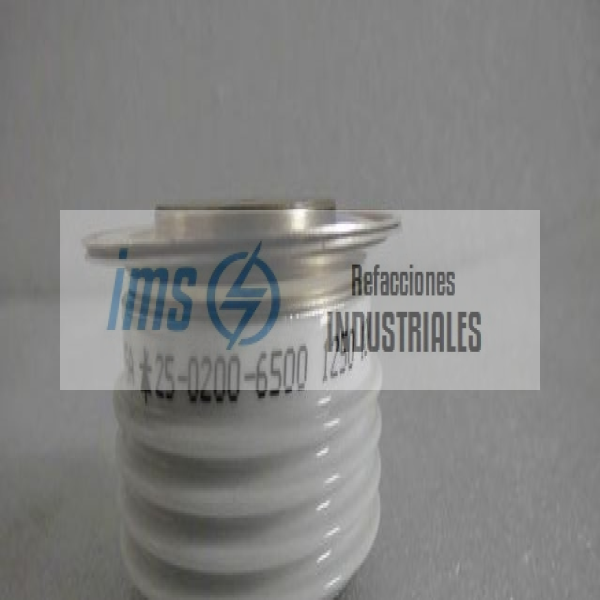

El 25-0200-6500 de Powerex es un tiristor / rectificador controlado de silicio de media/alta tensión y potencia (Phase Control SCR / Thyristor) en formato de disco o cápsula de presión (Hockey Puk / Press-Pack), diseñado para aplicaciones industriales de conmutación de potencia, rectificación controlada y control de motores de media tensión.

Diseñado para soportar una tensión de pico repetitiva de bloqueo en estado directo e inverso (VDRM / VRRM) de hasta 6500 V (6.5 kV) con una corriente nominal media en estado de conducción de aprox. 200 A, este dispositivo utiliza tecnología de compresión con contacto de presión en ambas caras para una máxima disipación térmica y capacidad para resistir elevadas corrientes de sobrecarga transitorias (Surge Current). Es utilizado comúnmente en convertidores de tracción, arrancadores suaves de media tensión, transmisiones industriales y fuentes de alimentación para calentamiento por inducción.

Specs

Fabricante: Powerex, Inc. (EE. UU.)

Modelo / Referencia de Parte: 25-0200-6500 (25-0200-6500-41 / 25-0200-6500-72)

Tipo de Componente: Tiristor de control de fase (Phase Control SCR / Thyristor)

Tipo de Encapsulado: Cápsula de presión tipo disco / pastilla (Hockey Puk / Press-Pack)

Desglose de la Nomenclatura

25: Serie / tamaño de cápsula de presión Powerex

0200: Corriente nominal en estado de conducción de 200 A

6500: Tensión de pico repetitiva de bloqueo de 6500 V

Especificaciones Eléctricas de Bloqueo y Conducción

Tensión de Pico Repetitiva en Estado Desconectado e Inverso (VDRM / VRRM): 6500 V

Tensión de Pico No Repetitiva Inversa (VRSM): 6600 V a 6800 V

Corriente Media en Estado de Conducción (IT(AV)): Aprox. 200 A (refrigeración doble cara)

Corriente Eficaz en Estado de Conducción (IT(RMS)): Aprox. 314 A a 350 A

Corriente de Sobreflujo No Repetitiva de Pico (ITSM): Aprox. 2.5 kA a 4.0 kA (a 50/60 Hz, semiperiodo senoidal)

Capacidad Térmica I2t (para fusión de fusibles): Aprox. 3.0 x 10^4 A2s a 5.0 x 10^4 A2s

Tensión en Estado de Conducción (VTM): Típico 2.5 V a 3.5 V (a corriente de pico de prueba)

Corriente Crítica de Crecimiento en Conducción (di/dt): 100 A/µs a 200 A/µs

Velocidad Crítica de Crecimiento de Tensión de Bloqueo (dv/dt): >= 1000 V/µs (a Tjmax)

Características de Puerta (Gate Trigger)

Tensión de Disparo de Puerta (VGT): 1.5 V a 3.0 V (a Tj = 25 °C)

Corriente de Disparo de Puerta (IGT): 100 mA a 250 mA (a Tj = 25 °C)

Tensión de No Disparo de Puerta (VGD): Mínimo 0.25 V (a Tj = Tjmax)

Corriente de Pico de Puerta (IGM): Hasta 2.0 A a 4.0 A

Especificaciones Térmicas y Mecánicas

Fuerza de Apriete / Montaje Requerida: Aprox. 4.0 kN a 6.0 kN (ajuste mediante abrazadera/disipador)

Resistencia Térmica Unión-Carcasa (Rth(j-c)): Aprox. 0.08 °C/W a 0.12 °C/W (refrigeración bilateral)

Rango de Temperatura de Unión en Operación (Tj): -40 °C a +125 °C

Rango de Temperatura de Almacenamiento (Tstg): -40 °C a +150 °C

Formato de Montaje: Montaje por compresión entre dos disipadores de calor (aire forzado o agua)

Arrancadores suaves de media tensión (Medium Voltage Soft Starters).

Convertidores de tracción eléctrica y sistemas de accionamiento de motores industriales.

Rectificadores controlados de alta tensión para galvanoplastia y electrólisis.

Interruptores estáticos de transferencia (STS) y sistemas de compensación de reactiva (SVC).

Fuentes de alimentación para calentamiento por inducción y hornos industriales.
