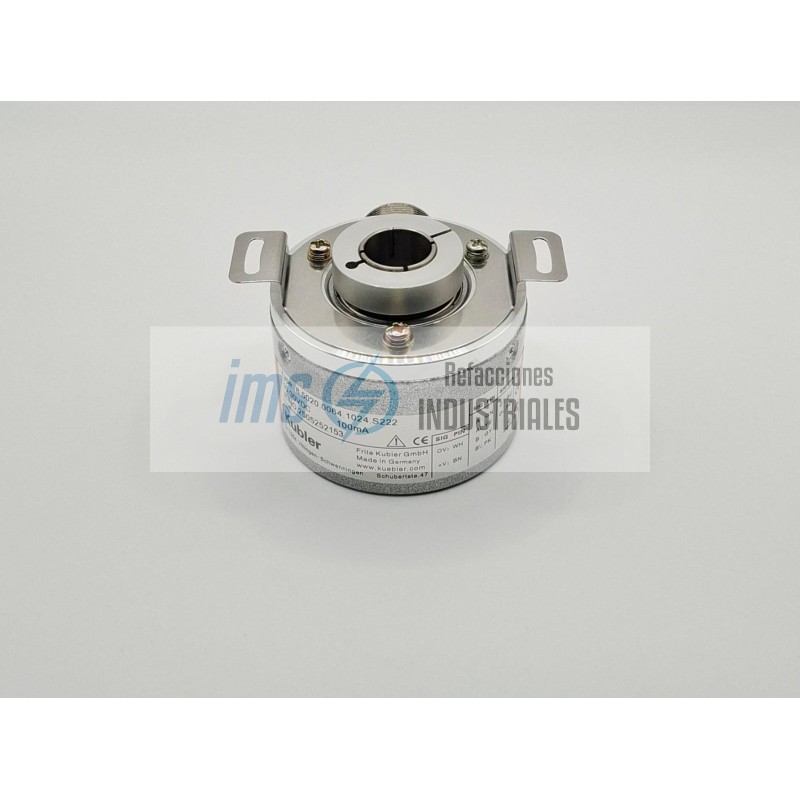

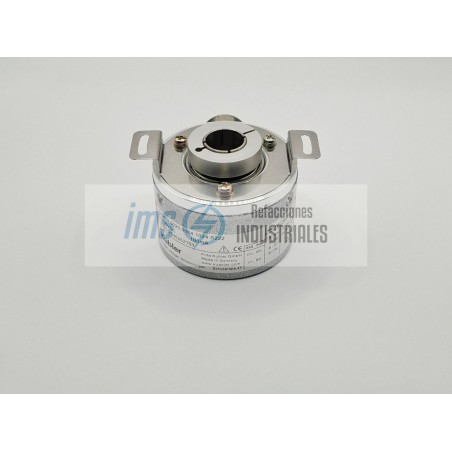

8.5020.0064.1024.S222

El encoder Kübler 8.5020.0064.1024.S222 pertenece a la prestigiosa familia Sendix 5020, diseñada para aplicaciones de automatización industrial que requieren alta resistencia mecánica y precisión.

Serie: Sendix 5020 (Incremental, tecnología óptica).

Tipo de eje: Eje hueco (Hollow shaft) de 8 mm de diámetro.

Diámetro del cuerpo: 50 mm.

Grado de protección: IP65 (protección contra polvo y chorros de agua).

Rodamientos: Tecnología Safety-Lock, que permite una alta resistencia a vibraciones y errores de instalación.

Resolución: 1024 pulsos por revolución (PPR).

Voltaje de alimentación: 10 a 30 V CC (Corriente Continua).

Frecuencia máxima de respuesta: 300 kHz.

Tipo de conexión: Conector M23 de 12 pines.

Salida de cable/conector: Radial (hacia un costado).

Brida: Placa adaptadora especial (indicada por la variante S222).

Velocidad máxima: 12,000 RPM (revoluciones por minuto).

Rango de temperatura: -40 grados Celsius a +85 grados Celsius.

Resistencia a choques: 2500 m/s2 (6 ms).

Para este modelo con salida Push-Pull y señales invertidas, la distribución estándar es:

Pin 1: 0 V (GND / Común)

Pin 2: +V (Alimentación 10-30 V CC)

Pin 3: Canal A

Pin 4: Canal A invertida

Pin 5: Canal B

Pin 6: Canal B invertida

Pin 7: Canal 0 (Pulso de referencia)

Pin 8: Canal 0 invertida

Pin 9: No conectado

Pin 10: No conectado

Pin 11: No conectado

Pin 12: Carcasa / Pantalla

El encoder Kübler 8.5020.0064.1024.S222 es un componente de alta precisión diseñado para entornos industriales donde la fiabilidad es crítica. Al tener una resolución de 1024 pulsos y señales invertidas, es ideal para sistemas que requieren inmunidad al ruido eléctrico.

Aquí tienes los casos de uso más comunes para este modelo:

Casos de Uso Típicos

1. Medición de Velocidad en Motores Eléctricos

Es uno de los usos más frecuentes. Se monta en el eje trasero de un motor para proporcionar retroalimentación (feedback) constante al variador de frecuencia o driver.

Aplicación: Controlar que un motor mantenga una velocidad exacta bajo cargas variables, como en una cinta transportadora de alta velocidad o un ventilador industrial.

2. Sincronización en Maquinaria de Empaque y Embotellado

En las líneas de producción donde varias máquinas deben trabajar en conjunto (por ejemplo, una llenadora y una taponadora), se usa un encoder para sincronizar los movimientos.

Aplicación: Asegurar que el brazo mecánico baje exactamente cuando la botella está en la posición correcta.

Ventaja: Sus 1024 pulsos ofrecen una resolución suficiente para detectar movimientos de fracción de grado, permitiendo ajustes muy finos en el tiempo de respuesta.

3. Sistemas de Posicionamiento en Mesas Giratorias (Indexado)

En procesos de ensamblaje donde una mesa circular debe girar exactamente una fracción de vuelta para pasar a la siguiente estación de trabajo.

Aplicación: El PLC cuenta los 1024 pulsos. Al llegar al pulso 1024, sabe que ha completado una vuelta exacta de 360 grados. El canal 0 (Index) se usa para resetear el conteo y corregir cualquier error acumulado en cada vuelta.

4. Control de Tensión en Bobinadoras

En industrias que manejan papel, plástico o textiles, es vital que el material no se estire ni se rompa mientras se enrolla.

Aplicación: El encoder mide la velocidad del rodillo de arrastre para ajustar la fuerza del motor de bobinado en tiempo real.

Ventaja: El diseño Safety-Lock de Kübler permite que el encoder soporte las tensiones mecánicas y vibraciones constantes de estos rodillos sin desalinearse.

5. Grúas y Sistemas de Elevación

Se utiliza para medir tanto la altura de la carga como la velocidad de ascenso/descenso.

Aplicación: Determinar la posición exacta de un polipasto o carro en un almacén automatizado.

Ventaja: Su grado de protección IP65 lo hace apto para trabajar en naves industriales donde puede haber humedad o polvo ambiental.
