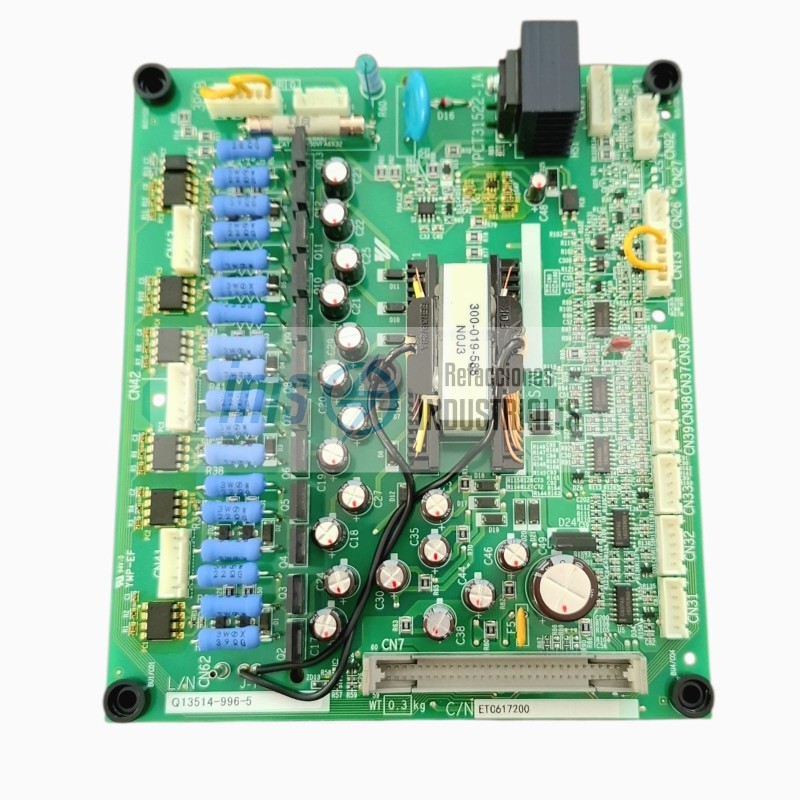

ETC617200

La tarjeta ETC617200 de Yaskawa es una tarjeta de control de bus de datos (Data Bus Control Board) diseñada específicamente para la serie de variadores de frecuencia de alto rendimiento Varispeed 616G5 (también conocidos como G5 o GPD515 en algunos mercados).

Esta tarjeta es el núcleo de comunicación interna del variador; se encarga de gestionar el flujo de datos entre la placa lógica principal y los periféricos o tarjetas de expansión.

La ETC617200 actúa como una interfaz de alta velocidad dentro del ecosistema del variador:

Gestión de Datos del Bus: Coordina las señales digitales que viajan entre el microprocesador principal y las opciones de comunicación (como tarjetas Fieldbus).

Aislamiento de Señales: Proporciona una barrera de protección para asegurar que los ruidos eléctricos de la etapa de potencia no afecten la lógica de control.

Soporte de Periféricos: Permite que el variador reconozca y procese datos de tarjetas de retroalimentación de encoder o tarjetas de entradas/salidas adicionales.

Fabricante: Yaskawa Electric Corporation

Serie de Aplicación: Varispeed 616G5 / GPD 515

Tipo de Tarjeta: Control de Bus (Option Interface Board)

Instalación: Montaje interno mediante conectores de pines de alta densidad

Componentes Clave: CI de lógica programable, buffers de datos y reguladores de voltaje locales

Es común confundirlas, pero existen diferencias clave:

La ETC617200 es la versión base o estándar para la gestión del bus de datos en los modelos iniciales de la serie G5.

La ETC617201 suele ser una revisión posterior o una variante con soporte para funciones de software extendidas o mayor velocidad de procesamiento en el bus.

Nota: En muchos casos son intercambiables, pero siempre se debe verificar la versión del firmware del variador para asegurar la compatibilidad total.
