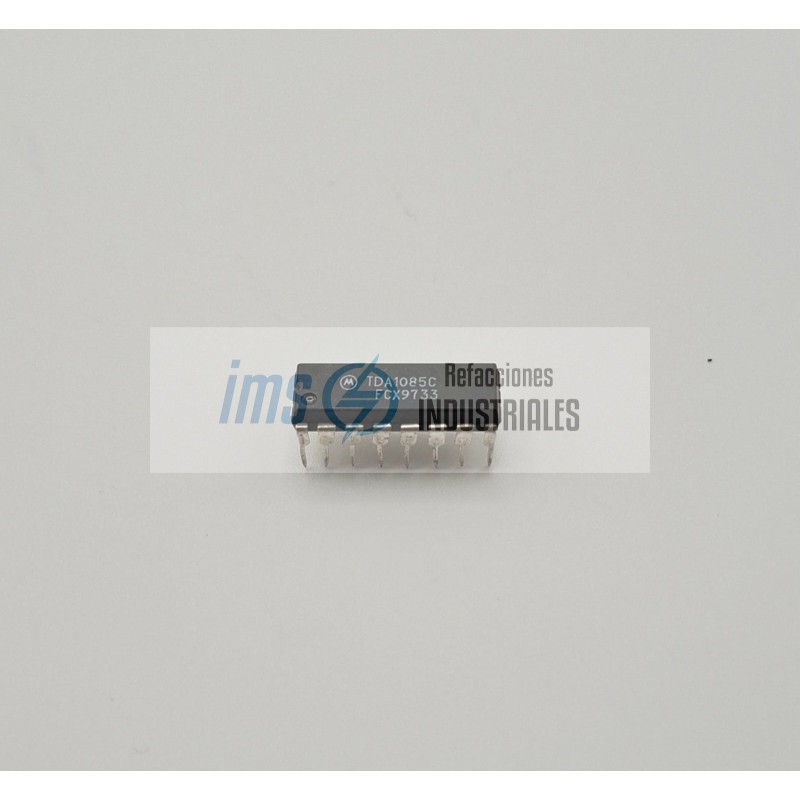

TDA1085CD

El TDA1085C (fabricado originalmente por Motorola, ahora bajo la marca ON Semiconductor) es un circuito integrado de control analógico diseñado específicamente para regular la velocidad de motores universales (motores con escobillas) de corriente alterna.

Es el cerebro clásico utilizado en lavadoras automáticas y herramientas eléctricas de alta potencia debido a su capacidad para mantener una velocidad constante bajo cargas variables.

Especificaciones Técnicas Principales

Voltaje de operación: Se alimenta típicamente a través de una resistencia desde la línea de CA, regulando internamente a unos 15 V DC.

Tipo de control: Control de fase mediante disparo de un Triac.

Retroalimentación: Utiliza un generador tacométrico (tacogenerador) para medir la velocidad real del motor.

Encapsulado: PDIP de 16 pines (montaje through-hole) o SOIC de 16 pines (SMD, denotado por la terminación D).

Características Funcionales

El TDA1085C destaca por incluir funciones que protegen tanto al motor como a la mecánica del equipo:

Generador de rampa: Permite una aceleración suave del motor (Soft Start), evitando picos bruscos de corriente y estrés mecánico en bandas o engranajes.

Limitador de corriente: Monitorea el consumo del motor a través de una resistencia shunt y recorta el disparo si detecta una sobrecarga.

Detección de pérdida de tacómetro: Si el sensor de velocidad falla, el chip detiene el motor inmediatamente para evitar que se acelere sin control (embalamiento).

Dos rangos de velocidad: Permite configurar fácilmente velocidades bajas (lavado) y altas (centrifugado) mediante ajustes de resistencia externos.

Descripción de Pines Clave

Pin 12 (Tacó

Pin 13 (Salida de disparo): Envía el pulso a la compuerta (gate) del Triac.

Pin 5 (Referencia de velocidad): Entrada de voltaje analógico para fijar la velocidad deseada.

Pin 16 (VCC): Alimentación positiva del integrado.

Pin 8 (GND): Tierra o referencia negativa.

Este integrado es un estándar en la industria de electrodomésticos y talleres:

Lavadoras: Controla los ciclos de lavado bidireccional y el centrifugado de alta velocidad.

Herramientas Eléctricas: Tornos de madera, taladros de banco y fresadoras que requieren torque constante a bajas revoluciones.

Licuadoras Industriales: Gestión de motores de alta potencia con arranque suave.

Cintas de Correr (Older generation): Control de motores universales de alta gama.
