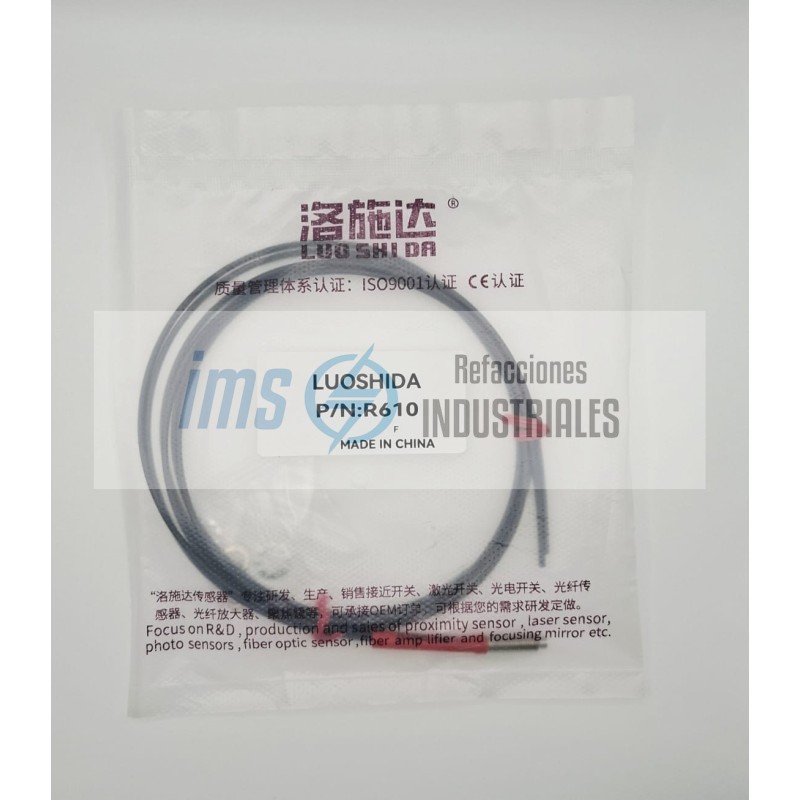

LSD-R610

El LSD-R610 es un sensor fotoeléctrico cilíndrico de reflexión difusa fabricado por la firma asiática Loushida (LSD), diseñado para tareas de automatización, conteo y control de presencia en líneas de producción industrial.

Este dispositivo combina el emisor de luz y el receptor óptico dentro de un mismo cuerpo cilíndrico metálico, lo que elimina la necesidad de instalar espejos reflectores o receptores alineados en el extremo opuesto, facilitando un montaje rápido y económico donde solo se tiene acceso a un lado de la banda transportadora.

Parámetros Eléctricos y de Conexión

Las especificaciones lógicas de este modelo definen su compatibilidad con los sistemas de control industrial:

Voltaje de Alimentación: 10 a 30 V CC (Corriente Continua). Es un rango universal que se acopla perfectamente a las fuentes de poder de 24V CC estándar de los tableros eléctricos.

Tipo de Salida Digital: Dependiendo del lote específico de la serie LSD-R610, suele configurarse con transistores de salida tipo NPN o PNP, operando bajo la lógica de Normalmente Abierto (NA / NO). Al detectar un objeto, el sensor envía un flanco digital directo hacia la tarjeta del PLC.

Corriente de Carga Máxima: Típicamente 200 mA (miliamperios), capacidad suficiente para activar directamente entradas de PLC, relevadores auxiliares encapsulados o contadores de pulsos digitales.

Rendimiento Óptico y Rango de Detección

La configuración de sus lentes frontales determina su comportamiento ante los diferentes materiales:

Principio de Detección: Reflexión Difusa. El sensor proyecta un haz de luz (comúnmente infrarroja o roja visible) hacia el frente. Al pasar un objeto, la luz rebota de forma desordenada (difusa) en su superficie. El receptor interno mide este incremento de luz devuelta y conmuta el estado de la salida eléctrica.

Distancia de Detección (Sensing Distance): El código 610 en esta marca indica una distancia nominal de lectura de hasta 10 centímetros (100 mm). Al ser de rango corto, está optimizado para una alta precisión en distancias cercanas.

Sensibilidad Regulable: Incorpora un potenciómetro tipo tornillo de precisión en la parte posterior (acompañado de un indicador LED de estado). Permite calibrar el umbral de luz para ignorar fondos brillantes o detectar objetos de colores oscuros con mayor precisión.

Características Mecánicas y de Montaje

Su diseño exterior sigue los estándares internacionales de la instrumentación industrial:

Factor de Forma: Cuerpo cilíndrico con rosca métrica M18 (18 milímetros de diámetro exterior). Permite empotrarlo fácilmente en herrajes de maquinaria o brackets de fijación utilizando sus dos tuercas metálicas de sujeción incluidas.

Materiales de Construcción: Carcasa externa fabricada en latón niquelado o plástico técnico de alta resistencia, protegiendo los componentes ópticos internos contra impactos mecánicos ligeros y vibraciones de la planta.

Grado de Protección Ambiental: Clasificación IP65 / IP67, lo que garantiza un sellado hermético contra la entrada de polvo fino suspendido y salpicaduras de agua directas o fluidos de corte.

Código de Colores del Cableado Estándar (3 Hilos)

El sensor cuenta con un cable flexible integrado de 3 hilos, codificado bajo la normativa internacional:

Marrón (Brown): Conexión al Polo Positivo (+10 a 30 V CC).

Azul (Blue): Conexión al Polo Negativo (0 V / GND / Masa).

Negro (Black): Lí

Debido a su formato M18 y su rango de 10 cm, el Loushida LSD-R610 es una refacción común para:

Habilitación de Procesos (Presencia): Confirmación de que un contenedor se encuentra posicionado exactamente debajo de una tolva de llenado o un cabezal de sellado antes de dar marcha al actuador.

Detección de Atascamientos: Monitoreo de zonas críticas en líneas de empaque; si el sensor permanece activado por más tiempo del programado en la lógica del PLC, dispara una alarma de obstrucción para detener los motores superiores.
